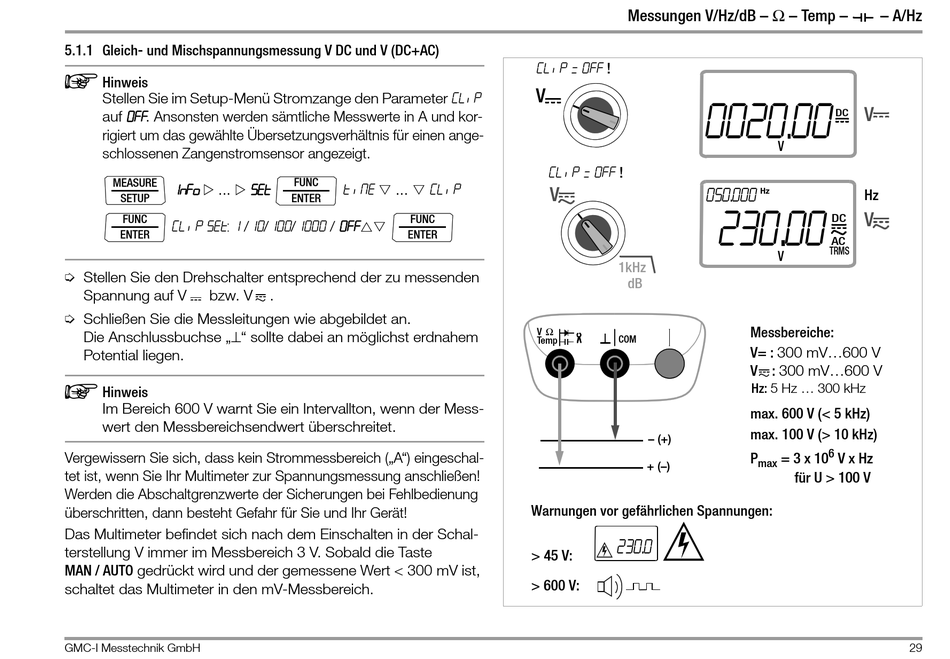

5.1.1 Gleich- und Mischspannungsmessung V DC und V (DC+AC)


Hinweis
Stellen Sie im Setup-Menü Stromzange den Parameter CL iP
auf 0FF . Ansonsten werden sämtliche Messwerte in A und kor-
rigiert um das gewählte Übersetzungsverhältnis für einen ange-
schlossenen Zangenstromsensor angezeigt.
MEASURE
1nFo
 
...
SETUP
FUNC
CL Ip set: 1 / 10/100/1000 / 0ff
ENTER
Ð Stellen Sie den Drehschalter entsprechend der zu messenden
Spannung auf V bzw. V
Ð Schließen Sie die Messleitungen wie abgebildet an.
Die Anschlussbuchse „⊥" sollte dabei an möglichst erdnahem
Potential liegen.

Hinweis
Im Bereich 600 V warnt Sie ein Intervallton, wenn der Mess-
wert den Messbereichsendwert überschreitet.
Vergewissern Sie sich, dass kein Strommessbereich („A") eingeschal-
tet ist, wenn Sie Ihr Multimeter zur Spannungsmessung anschließen!
Werden die Abschaltgrenzwerte der Sicherungen bei Fehlbedienung
überschritten, dann besteht Gefahr für Sie und Ihr Gerät!
Das Multimeter befindet sich nach dem Einschalten in der Schal-
terstellung V immer im Messbereich 3 V. Sobald die Taste
MAN / AUTO gedrückt wird und der gemessene Wert < 300 mV ist,
schaltet das Multimeter in den mV-Messbereich.
GMC-I Messtechnik GmbH
FUNC
SET t iME CL IP
 
...
ENTER
FUNC

ENTER
.
Messungen V/Hz/dB – Ω – Temp –
CL ip = 0FF !
V
0020.00
CL ip = 0FF !
050.000
V
1kHz
dB
Ω
V
COM
Temp
– (+)
+ (–)
Warnungen vor gefährlichen Spannungen:
230 . 0
> 45 V:
> 600 V:
– A/Hz
V
DC
V
Hz
Hz
.
230 00
V
DC
AC
TRMS
V
Messbereiche:
V= : 300 mV...600 V
V : 300 mV...600 V
Hz: 5 Hz ... 300 kHz
max. 600 V (< 5 kHz)
max. 100 V (> 10 kHz)
6
P = 3 x 10 V x Hz
max
für U > 100 V
