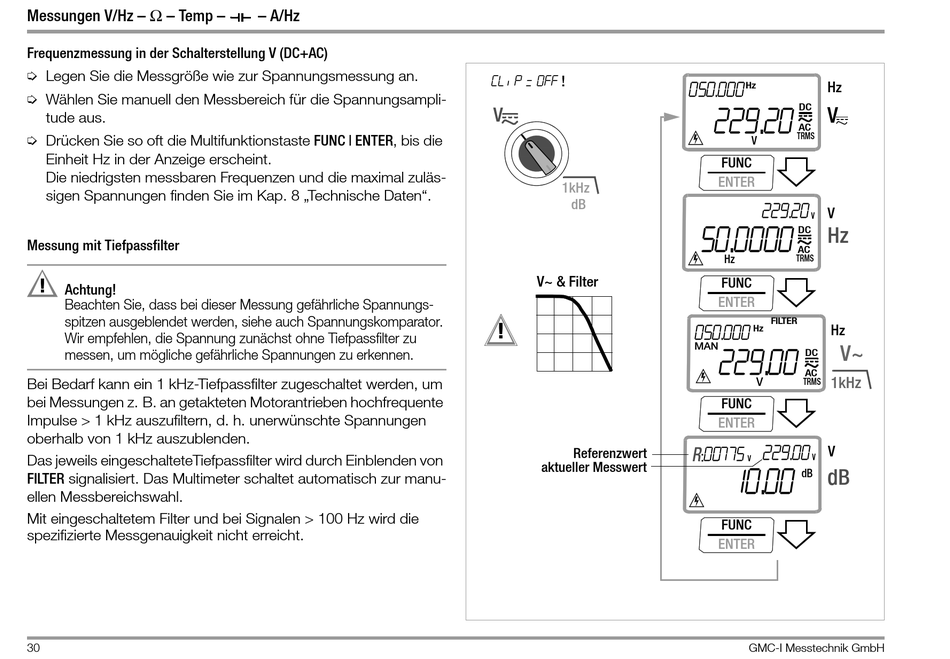

Gossen MetraWatt METRAHIT ULTRA Bedienungsanleitung Seite 30

Messungen V/Hz – Ω – Temp –
Frequenzmessung in der Schalterstellung V (DC+AC)
Ð Legen Sie die Messgröße wie zur Spannungsmessung an.
Ð Wählen Sie manuell den Messbereich für die Spannungsampli-
tude aus.
Ð Drücken Sie so oft die Multifunktionstaste FUNC | ENTER, bis die
Einheit Hz in der Anzeige erscheint.
Die niedrigsten messbaren Frequenzen und die maximal zuläs-
sigen Spannungen finden Sie im Kap. 8 „Technische Daten".
Messung mit Tiefpassfilter
!
Achtung!
Beachten Sie, dass bei dieser Messung gefährliche Spannungs-
spitzen ausgeblendet werden, siehe auch Spannungskomparator.
Wir empfehlen, die Spannung zunächst ohne Tiefpassfilter zu
messen, um mögliche gefährliche Spannungen zu erkennen.
Bei Bedarf kann ein 1 kHz-Tiefpassfilter zugeschaltet werden, um
bei Messungen z. B. an getakteten Motorantrieben hochfrequente
Impulse > 1 kHz auszufiltern, d. h. unerwünschte Spannungen
oberhalb von 1 kHz auszublenden.
Das jeweils eingeschalteteTiefpassfilter wird durch Einblenden von
FILTER signalisiert. Das Multimeter schaltet automatisch zur manu-
ellen Messbereichswahl.
Mit eingeschaltetem Filter und bei Signalen > 100 Hz wird die
spezifizierte Messgenauigkeit nicht erreicht.
30
– A/Hz
CL ip = 0FF !
V
1kHz
dB
V~ & Filter
!
Referenzwert
aktueller Messwert
050.000
Hz
Hz
DC
.
229 20
V
AC
TRMS
V
FUNC
ENTER
229.20
V
V
.
50 0000
DC
Hz
AC
Hz TRMS
FUNC
ENTER
FILTER
050.000
Hz Hz
MAN
. V~
229 00
DC
AC
V
1kHz
TRMS
FUNC
ENTER
R
229.00
00.775
V
:
V
V
.
10 00
dB dB
FUNC
ENTER
