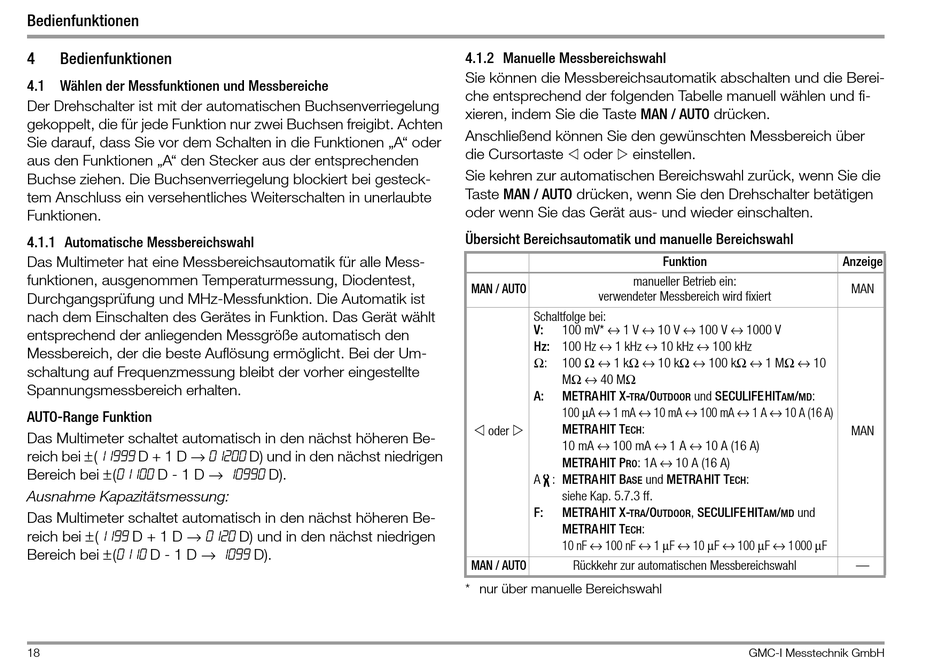

Bedienfunktionen

4 Bedienfunktionen
4.1 Wählen der Messfunktionen und Messbereiche
Der Drehschalter ist mit der automatischen Buchsenverriegelung
gekoppelt, die für jede Funktion nur zwei Buchsen freigibt. Achten
Sie darauf, dass Sie vor dem Schalten in die Funktionen „A" oder
aus den Funktionen „A" den Stecker aus der entsprechenden
Buchse ziehen. Die Buchsenverriegelung blockiert bei gesteck-
tem Anschluss ein versehentliches Weiterschalten in unerlaubte
Funktionen.

4.1.1 Automatische Messbereichswahl

Das Multimeter hat eine Messbereichsautomatik für alle Mess-
funktionen, ausgenommen Temperaturmessung, Diodentest,
Durchgangsprüfung und MHz-Messfunktion. Die Automatik ist
nach dem Einschalten des Gerätes in Funktion. Das Gerät wählt
entsprechend der anliegenden Messgröße automatisch den
Messbereich, der die beste Auflösung ermöglicht. Bei der Um-
schaltung auf Frequenzmessung bleibt der vorher eingestellte
Spannungsmessbereich erhalten.
AUTO-Range Funktion
Das Multimeter schaltet automatisch in den nächst höheren Be-
reich bei ±(11999 D + 1 D → 01200 D) und in den nächst niedrigen
Bereich bei ±(01100 D - 1 D → 10990 D).
Ausnahme Kapazitätsmessung:
Das Multimeter schaltet automatisch in den nächst höheren Be-
reich bei ±(1199 D + 1 D → 0120 D) und in den nächst niedrigen
Bereich bei ±(0110 D - 1 D → 1099 D).
18

4.1.2 Manuelle Messbereichswahl

Sie können die Messbereichsautomatik abschalten und die Berei-
che entsprechend der folgenden Tabelle manuell wählen und fi-
xieren, indem Sie die Taste MAN / AUTO drücken.
Anschließend können Sie den gewünschten Messbereich über
 
die Cursortaste oder einstellen.
Sie kehren zur automatischen Bereichswahl zurück, wenn Sie die
Taste MAN / AUTO drücken, wenn Sie den Drehschalter betätigen
oder wenn Sie das Gerät aus- und wieder einschalten.
Übersicht Bereichsautomatik und manuelle Bereichswahl
manueller Betrieb ein:
MAN / AUTO
verwendeter Messbereich wird fixiert
Schaltfolge bei:
100 mV* ↔ 1 V ↔ 10 V ↔ 100 V ↔ 1000 V
V:
Hz: 100 Hz ↔ 1 kHz ↔ 10 kHz ↔ 100 kHz
Ω: 100 Ω ↔ 1 kΩ ↔ 10 kΩ ↔ 100 kΩ ↔ 1 MΩ ↔ 10
MΩ ↔ 40 MΩ
A: METRAHIT X-
TRA
100 μA ↔ 1 mA ↔ 10 mA ↔ 100 mA ↔ 1 A ↔ 10 A (16 A)
 oder 
METRAHIT T :
ECH
10 mA ↔ 100 mA ↔ 1 A ↔ 10 A (16 A)
: 1A ↔ 10 A (16 A)
METRAHIT P
RO
A : METRAHIT B
ASE
siehe Kap. 5.7.3 ff.
F: METRAHIT X-
TRA
METRAHIT T :
ECH
10 nF ↔ 100 nF ↔ 1 μF ↔ 10 μF ↔ 100 μF ↔ 1000 μF
MAN / AUTO Rückkehr zur automatischen Messbereichswahl
* nur über manuelle Bereichswahl
Funktion
/O und SECULIFEHIT / :
UTDOOR AM MD
und METRAHIT T :
ECH
/O , SECULIFEHIT / und
UTDOOR AM MD
GMC-I Messtechnik GmbH
Anzeige
MAN
MAN
—
