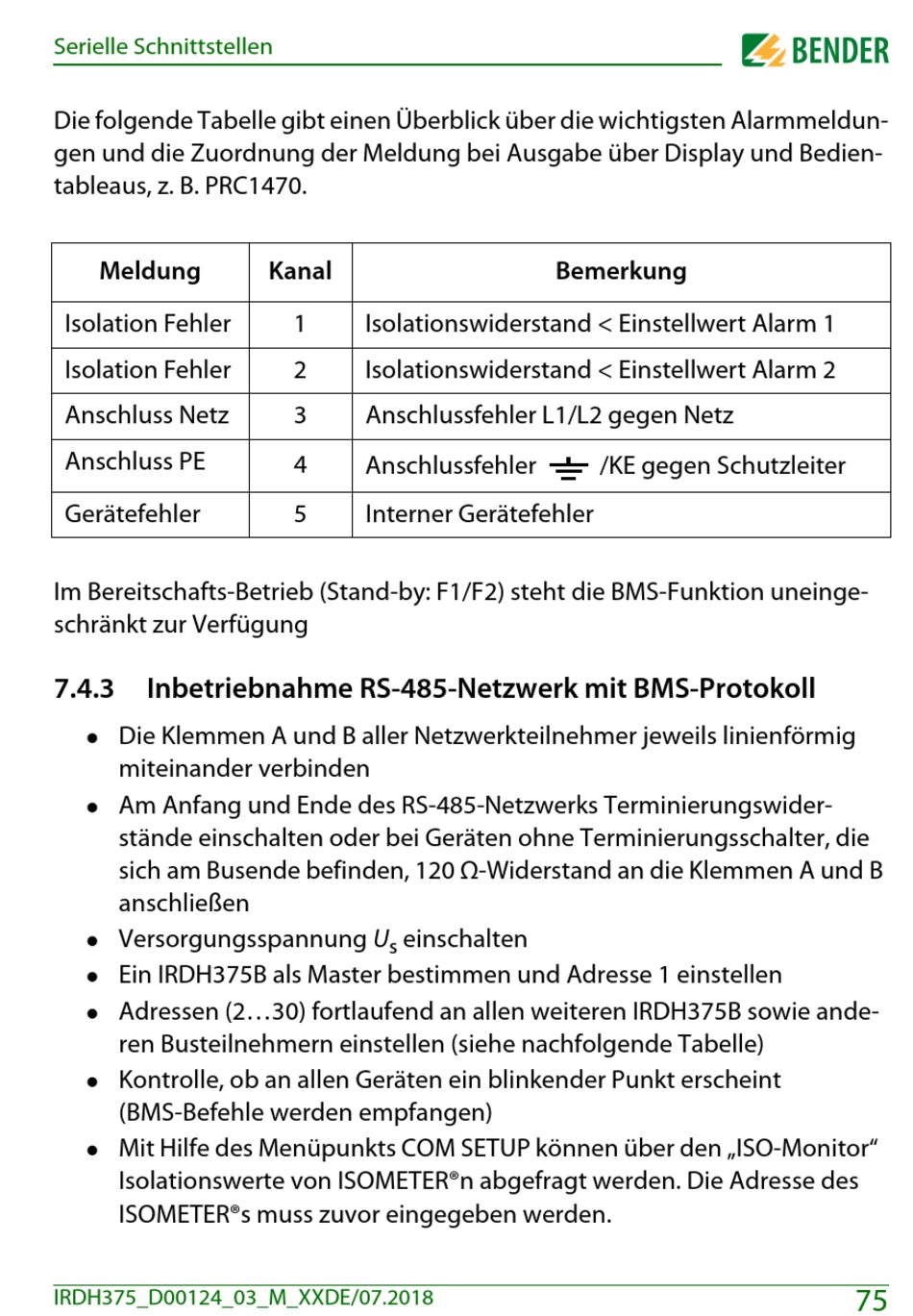

Serielle Schnittstellen
Die folgende Tabelle gibt einen Überblick über die wichtigsten Alarmmeldun-
gen und die Zuordnung der Meldung bei Ausgabe über Display und Bedien-
tableaus, z. B. PRC1470.
Meldung
Isolation Fehler
Isolation Fehler
Anschluss Netz
Anschluss PE
Gerätefehler
Im Bereitschafts-Betrieb (Stand-by: F1/F2) steht die BMS-Funktion uneinge-
schränkt zur Verfügung
7.4.3
Inbetriebnahme RS-485-Netzwerk mit BMS-Protokoll
Die Klemmen A und B aller Netzwerkteilnehmer jeweils linienförmig
miteinander verbinden
Am Anfang und Ende des RS-485-Netzwerks Terminierungswider-
stände einschalten oder bei Geräten ohne Terminierungsschalter, die
sich am Busende befinden, 120 Ω-Widerstand an die Klemmen A und B
anschließen
Versorgungsspannung U
Ein IRDH375B als Master bestimmen und Adresse 1 einstellen
Adressen (2...30) fortlaufend an allen weiteren IRDH375B sowie ande-
ren Busteilnehmern einstellen (siehe nachfolgende Tabelle)
Kontrolle, ob an allen Geräten ein blinkender Punkt erscheint
(BMS-Befehle werden empfangen)
Mit Hilfe des Menüpunkts COM SETUP können über den „ISO-Monitor"
Isolationswerte von ISOMETER®n abgefragt werden. Die Adresse des
ISOMETER®s muss zuvor eingegeben werden.
IRDH375_D00124_03_M_XXDE/07.2018
Kanal
1
Isolationswiderstand < Einstellwert Alarm 1
2
Isolationswiderstand < Einstellwert Alarm 2
3
Anschlussfehler L1/L2 gegen Netz
4
Anschlussfehler
5
Interner Gerätefehler
einschalten
s
Bemerkung
/KE gegen Schutzleiter
