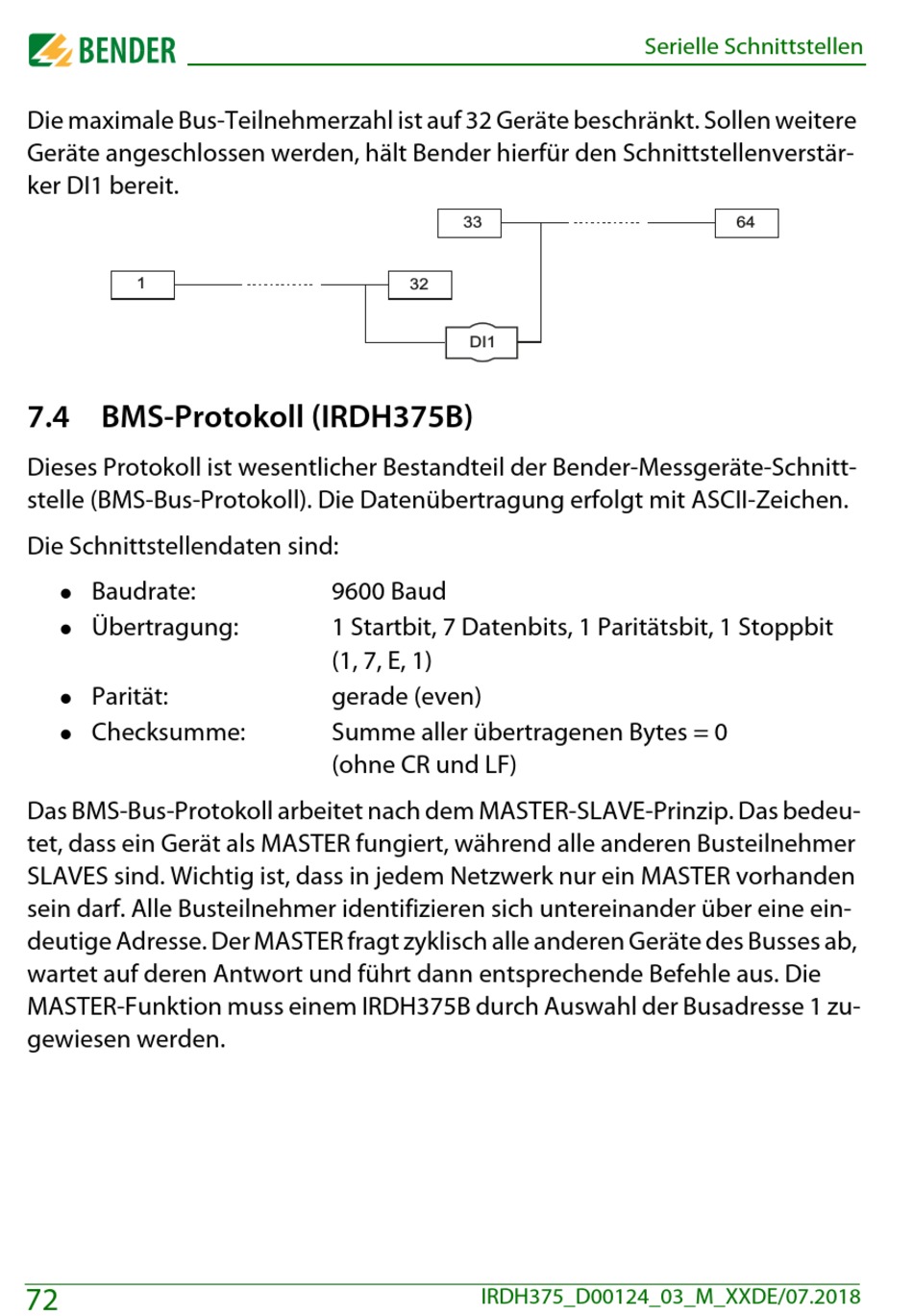

Die maximale Bus-Teilnehmerzahl ist auf 32 Geräte beschränkt. Sollen weitere
Geräte angeschlossen werden, hält Bender hierfür den Schnittstellenverstär-
ker DI1 bereit.
7.4 BMS-Protokoll (IRDH375B)
Dieses Protokoll ist wesentlicher Bestandteil der Bender-Messgeräte-Schnitt-
stelle (BMS-Bus-Protokoll). Die Datenübertragung erfolgt mit ASCII-Zeichen.
Die Schnittstellendaten sind:
Baudrate:
Übertragung:
Parität:
Checksumme:
Das BMS-Bus-Protokoll arbeitet nach dem MASTER-SLAVE-Prinzip. Das bedeu-
tet, dass ein Gerät als MASTER fungiert, während alle anderen Busteilnehmer
SLAVES sind. Wichtig ist, dass in jedem Netzwerk nur ein MASTER vorhanden
sein darf. Alle Busteilnehmer identifizieren sich untereinander über eine ein-
deutige Adresse. Der MASTER fragt zyklisch alle anderen Geräte des Busses ab,
wartet auf deren Antwort und führt dann entsprechende Befehle aus. Die
MASTER-Funktion muss einem IRDH375B durch Auswahl der Busadresse 1 zu-
gewiesen werden.
72
9600 Baud
1 Startbit, 7 Datenbits, 1 Paritätsbit, 1 Stoppbit
(1, 7, E, 1)
gerade (even)
Summe aller übertragenen Bytes = 0
(ohne CR und LF)
IRDH375_D00124_03_M_XXDE/07.2018
