Inhaltszusammenfassung für Bender ISOMETER IR425-D4

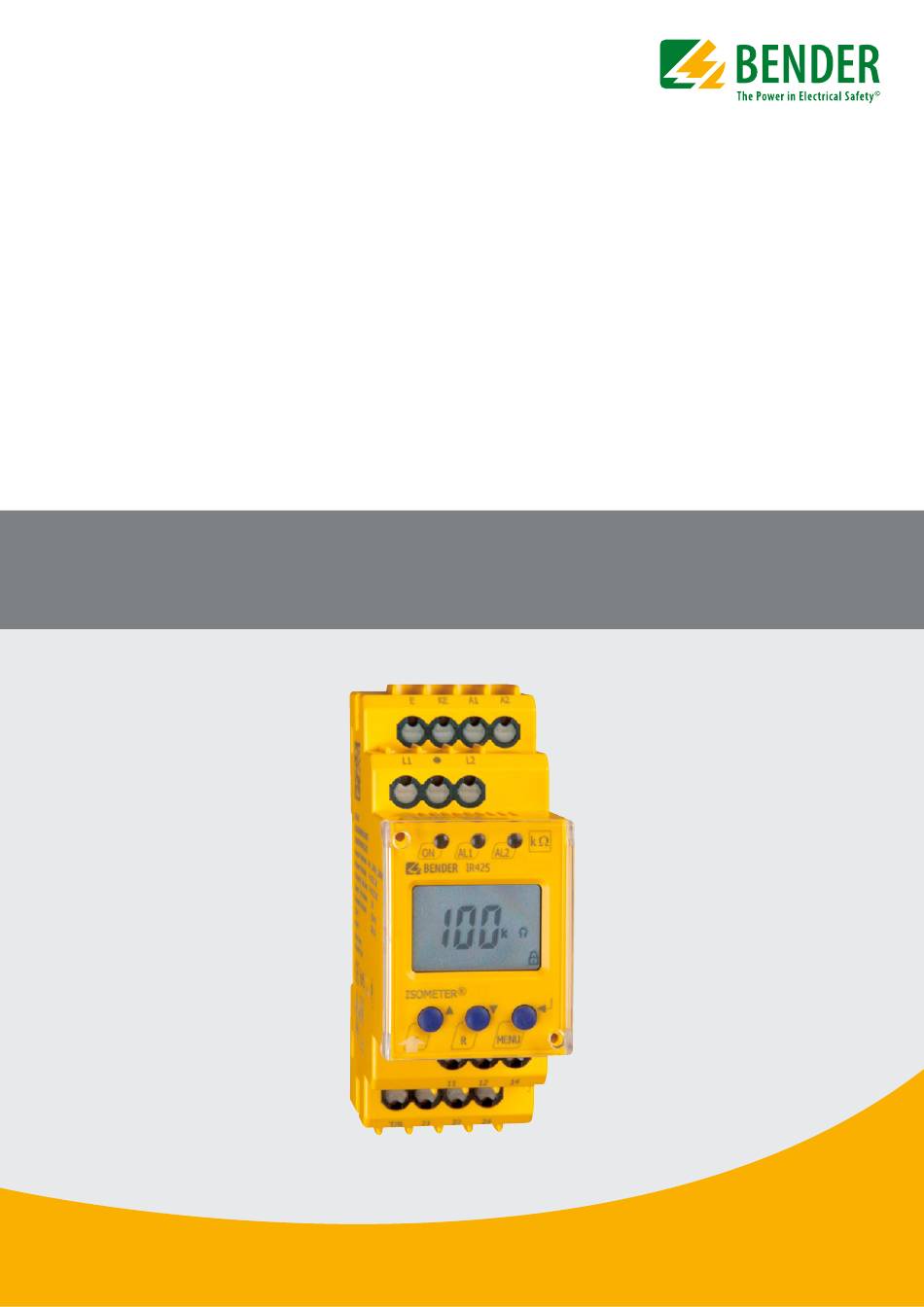

- Seite 1 ISOMETER® IR425-D4 Isolationsüberwachungsgerät für ungeerdete AC/DC-Steuerstromkreise (IT-Systeme) Mit Sicherheit Spannung IR425-D4_D00039_04_D_XXDE/05.2017...

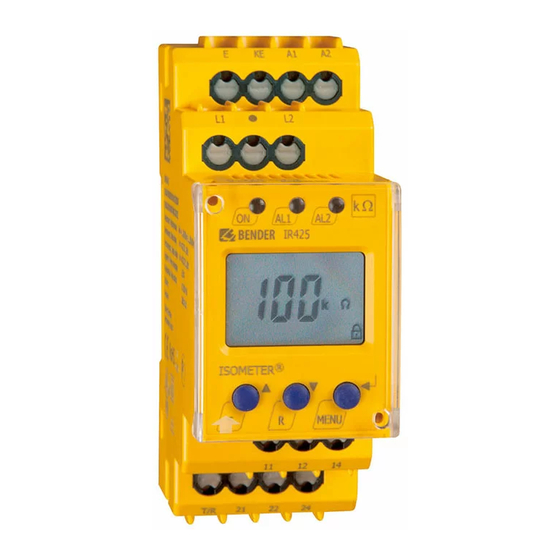

- Seite 2 ISOMETER® IR425-D4 Isolationsüberwachungsgerät für ungeerdete AC /DC-Steuerstromkreise (IT-Systeme) Produktbeschreibung Die ISOMETER® der Serie IR425 überwachen den Isolationswiderstand von ungeerdeten AC/DC-Steuerstromkreisen (IT-Systeme) 0…300 V. Die in AC/DC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keine Einfluss auf das Ansprechverhalten. Durch die separate Versorgungsspannung ist auch eine Überwachung des spannungslosen Systems möglich.
- Seite 3 ISOMETER® IR425-D4 Bedienelemente Anschlussschaltbild Betriebs-LED „ON“, blinkt bei Unterbrechung der Anschlussleitungen E/KE oder L1/L2. Alarm-LED „AL1“, leuchtet bei Unterschreiten des eingestellten Ansprechwertes Alarm 1 und blinkt bei Unterbrechung der Anschlussleitungen E/KE oder L1/L2. Alarm-LED „AL2“, leuchtet bei Unterschreiten des eingestellten Ansprechwertes Alarm 2 und blinkt bei Unterbrechung der Anschlussleitungen E/KE oder L1/L2.
-
Seite 4: Technische Daten
ISOMETER® IR425-D4 Technische Daten Isolationskoordination nach IEC 60664-1/IEC 60664-3 Schaltglieder Bemessungsspannung 250 V Anzahl 2 (Wechsler K1, K2) Bemessungs-Stoßspannung/Verschmutzungsgrad 4 kV/3 Arbeitsweise Ruhestrom/Arbeitsstrom Sichere Trennung (verstärkte Isolierung) zwischen: Elektrische Lebensdauer bei Bemessungsbedingungen 10000 Schaltspiele (A1, A2) - (L1, L2, E, KE, T/R) - (11-12-14) - (21-22-24) Kontaktdaten nach IEC 60947-5-1: Spannungsprüfung nach IEC 61010-1 2,2 kV... - Seite 5 ISOMETER® IR425-D4 Bestellangaben Versorgungsspannung Art.-Nr. Schraubklemme Federklemme IR425-D4-1 B91036403 B71036403 16…72 V, 15…460 Hz 9,6…94 V IR425-D4W-1 B91036403W B71036403W IR425-D4-2 B91036402 B71036402 70…300 V, 15…460 Hz 70…300 V IR425-D4W-2 B91036402W B71036402W Absolutwerte Zubehör Maßbild XM420 Maßangabe in mm Schraubmontage Bezeichnung Art.-Nr.
- Seite 6 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de BENDER Group...
