Produktübersicht

3.4 Innenansicht der Bauformen E3h und E4h

1
3 3
2
3
4
5
6
7
8
1 Anschlussklemmen für Zwischenkreiskopplung/Rückspeise-
einheit (optional)
2 Steuerfach (siehe Abbildung 3.3)
3 Bedieneinheit (LCP)-Träger
4 EMV-Filter (optional)
5 Netzsicherungen (optional)
6 Netzklemmen
7 Erdungsklemmen

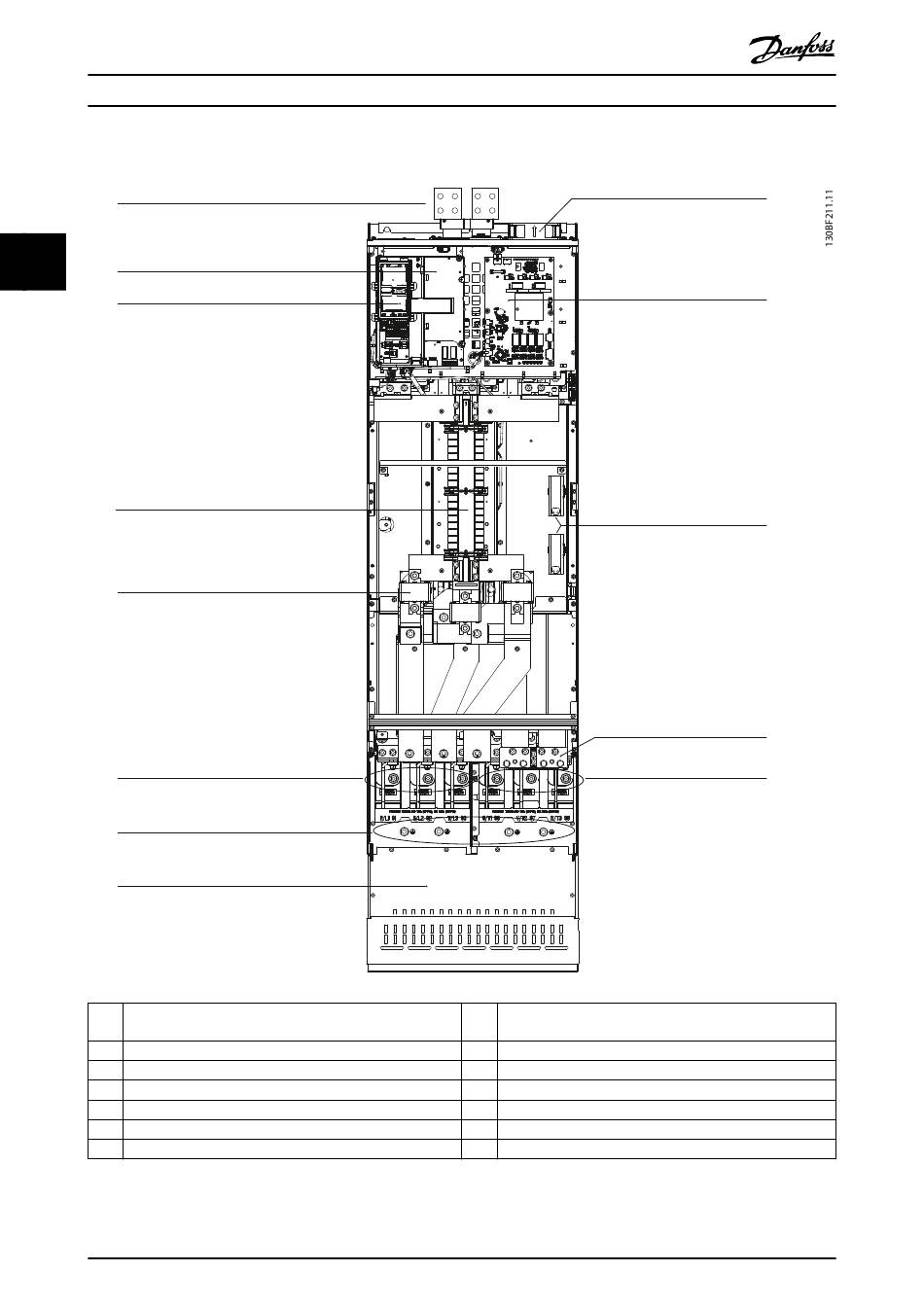

Abbildung 3.2 Innenansicht von Bauform E3h (Bauform E4h ist ähnlich)
8
®
VLT AQUA Drive FC 202
+ DC 89 - DC 88
FASTENER TORQUE: FASTENER TORQUE:
M10 19Nm (14FT-LB) M10 19Nm (14FT-LB)
M12 35Nm (26FT-LB)
M12 35Nm (26FT-LB)
8
9
10
11
12
13
–
Danfoss A/S © 01/2017 Alle Rechte vorbehalten.
+ BRAKE 82 - BRAKE 83
FASTENER TORQUE: FASTENER TORQUE:
M10 19Nm (14FT-LB) M10 19Nm (14FT-LB)
M12 35Nm (26FT-LB) M12 35Nm (26FT-LB)
EMV-Schirmabschluss (optional, jedoch Standard bei
Bestellung von EMV-Filter)
Lüfter (zur Kühlung des vorderen Teils des Gehäuses)
Leistungskarte für den Lüfter
Integrierte Heizung (optional)
Anschlussklemmen für Bremse (optional)
Motorklemmen
–
9
10
11
12
13
MG22A103
