Inhaltszusammenfassung für Shure GLX-D
- Seite 1 GLX-D Wireless System – GLXD4 Receiver User Guide Le Guide de l’Utilisateur Bedienungsanleitung Manuale d’uso Guia del Usuario Guida dell’Utente Gebruikershandleiding Руководство пользователя © 2014 Shure Incorporated 27A20555 (Rev. 2) Printed in U.S.A.
- Seite 26 Verwendung anderer Kabeltypen kann die elektromagnetische Verträglichkeit beeinträchtigt werden. • Dieses Akkuladegerät nur für die Shure-Lademodule und Akkusätze, für die es konzipiert ist, verwenden. Der Gebrauch für andere als die angegebenen Module und Akkusätze kann das Feuer- oder Explosionsrisiko erhöhen.
-
Seite 27: Im Lieferumfang Enthaltene Komponenten

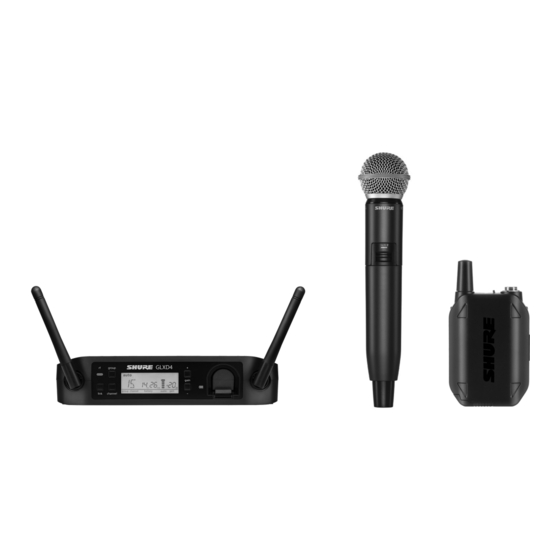

Systemüberblick Die neuen bahnbrechenden GLX-D-Funksysteme von Shure vereinen die zukunftsweisende Technologie des automatischen Frequenzmanagements mit erstklassiger intel- ligenter Akku-Technologie mit Lithiumionen-Akkus, weltberühmten Mikrofonen sowie Design und Konstruktion, die unvergleichbar sind. Eine große Auswahl an Taschen- und Handsenderkonfigurationen ist verfügbar, einschließlich Gesangs-, Headset- und Moderatorensysteme sowie konventionelle Gitarrenoptionen. Die revolutionären GLX-D- Drahtlossysteme definieren den neuesten Standard für problemlose Benutzerfreundlichkeit und außergewöhnliche digitale Klangtreue. -
Seite 28: Bedienelemente Und Anschlüsse Des Glxd4 Empfängers
Bedienelemente und Anschlüsse des GLXD4 Empfängers GLXD4 group gain o / on power mic out instr out link channel 13 14 Rückseite Vorderseite ① Antenne ⑧ Akkuladeanzeige Zwei Antennen pro Empfänger. Antennen nehmen das Signal vom Leuchtet, wenn Akku im Ladesteckplatz eingesetzt ist: Sender auf. -
Seite 29: Tragen Des Kopfbügelmikrofons
• Nach dem Einschalten 5 Sekunden lang gedrückt halten, um die Verbindung mit dem Empfänger manuell herzustellen. • Kurz drücken, um die Fern-ID-Funktion zu aktivieren. ⑦ Akku-/Batteriefach Batteriefach für einen Akku von Shure. ⑧ Mikrofonkapsel GLXD2 Handsender sind mit folgenden Kapseltypen erhältlich: SM58, Beta 58, SM86, Beta 87A. -
Seite 30: Akkus Und Ladevorgänge
Akkus und Ladevorgänge Die GLX-D Sender werden von wiederaufladbaren Lithium-Ionen-Akkus SB902 von Shure versorgt. Fortschrittliche Akkuchemikalien maximieren die Laufzeiten völlig ohne Memory-Effekt, so dass die Akkus vor dem Laden nicht entladen werden müssen. Im Ruhezustand beträgt die empfohlene Akkulagerungstemperatur 10 °C bis 25 °C. -
Seite 31: Mehrere Empfängersysteme
Mehrere Empfängersysteme Wenn mehrere drahtlose Audiokanäle benötigt werden, können bis zu 8 GLX-D-Kanäle gleichzeitig im 2,4-GHz-Spektrum betrieben werden. Zur einfacheren Einrichtung werden die verfügbaren Frequenzen gemäß der Anzahl der unterstützten Empfänger in drei Gruppen aufgeteilt. Alle Empfänger im System müssen auf dieselbe Gruppe eingestellt werden. Zur Auswahl einer passenden Gruppe die Gesamtzahl der Kanäle berücksichtigen und dann die eine Gruppe mit entsprechender Kanalanzahl auswählen. -
Seite 32: Überblick Über Das 2,4-Ghz-Spektrum
Überblick über das 2,4-GHz-Spektrum GLX-D wird im 2,4-GHz-ISM-Band betrieben, das von WiFi, Bluetooth und anderen drahtlosen Geräten genutzt wird. Der Vorteil des 2,4-GHz-Bands liegt darin, dass es welt- weit nutzbar und lizenzfrei ist. Beseitigung von möglichen Koexistenz mit WiFi Kritische Funkumgebungen Störquellen im 2,4 GHz Band... -
Seite 33: Betrieb
Betrieb Verstärkungseinstellung (Gain) Mit den Gain-Tasten am Verstärker die Verstärkung eines verbundenen Senders erhöhen oder verringern: • Den verbundenen Sender einschalten und kurz die Gain-Tasten drücken, um die Verstärkung in Schritten von 1 dB einzustellen. • Für schnellere Gain-Einstellungen die Gain-Tasten gedrückt halten. Tipp: Den Klang überwachen und den Audio-Messpegel am Empfänger beobachten, während das Gain eingestellt wird, um Signalübersteuerung zu verhindern. -
Seite 34: Störungssuche
Störungssuche Problem Anzeigestatus Abhilfe Kein oder nur schwacher Ton Empfänger-RF-LED an • Alle Anschlüsse der Beschallungsanlage nachprüfen oder die Verstärkung nach Bedarf einstellen (siehe „Einstellen der Verstärkung“). • Überprüfen, ob der Empfänger an das Mischpult/den Verstärker angeschlossen ist. Empfänger-RF-LED aus •... -
Seite 35: Technische Daten
Technische Daten Abstimmungsbandbreite Gesamtklirrfaktor 2400– 2483, 5 MHz 0, 2% , typisch Reichweite HF-Ausgangsleistung 10 max. mW E.I.R.P. In Räumen Bis zu 30 m (100 ft ) typisch , Bis zu 60 m (200 ft ) Betriebstemperaturbereich Maximum -18°C (0°F) bis 57°C (135°F) Im Freien Bis zu 20 m (65 ft ) typisch , Bis zu 50 m (165 ft ) Hinweis: Batterieeigenschaften können diesen Bereich beeinträchtigen. - Seite 36 GLXD1 GLXD2 Gesamtabmessungen Gesamtabmessungen 90 x 65 x 23 mm (3, 56 x 2, 54 x 0, 90mm ), H x B x T (ohne Antenne ) Modell Versorgungsspannungen 3, 7 V Aufladbare Lithium-Ion-Batterie SM58 51 mm 252 mm 37 mm Gehäuse BETA 58 51 mm...
-
Seite 37: Informationen Für Den Benutzer
