6 Aufbau / Installation
6.5

Betrieb mit Terminalbox S-G61

Die Mikrozahnringpumpen mzr­2961 bzw. mzr­4661 werden mit der
Terminalbox S-G61 ausgeliefert.
Diese ermöglicht den einfachen elektrischen Anschluss der
Mikrozahnringpumpe durch:
− Anschlussmöglichkeit der Spannungsversorgung über vorhandene
− Potentiometer zur Drehzahlstellung
− analoger Spannungseingang 0-10 V zur Drehzahlstellung ist auf die
− Umschaltung der Drehzahlstellung über Jumper
− Drehrichtungseingang
− Frequenzausgang (FG) geschaltet auf Status LED zur Anzeige des
− interner Verpolschutz
Zum Betrieb wird zusätzlich eine Gleichspannungsquelle mit 24 V benötigt. Die
Strombelastbarkeit der Spannungsquelle sollte bei den Pumpen mzr-2961 und
mzr-4661 mindestens 2 A betragen.
LED-Anzeige
Potentiometer
Schraubklemmen-

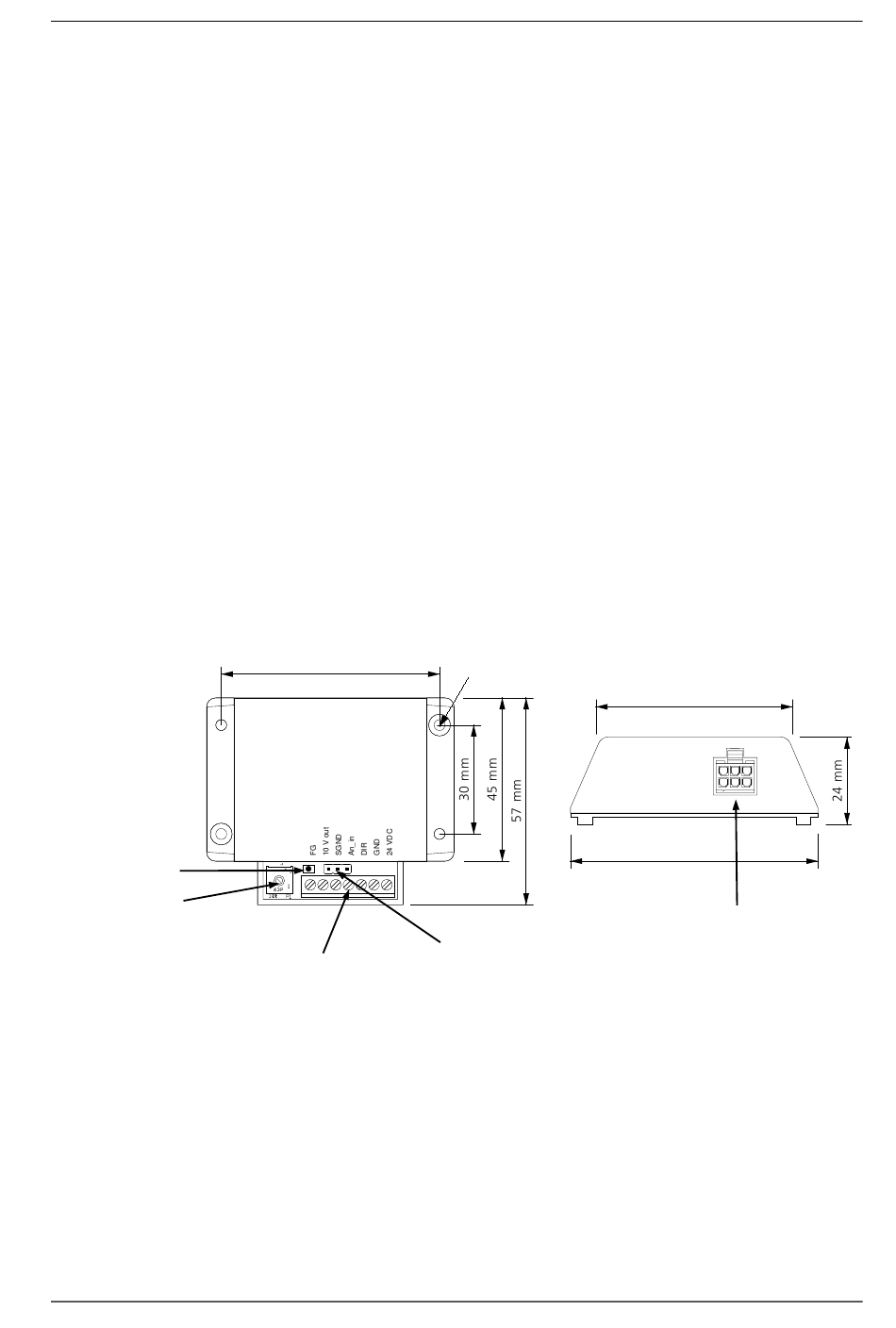

Bild 13 Abmessungen und Anschlüsse der Terminalbox S-G61
Ausgabe: April 2018
Schraubklemmen
Schraubklemmen herausgeführt
Betriebszustandes (Normal/Fehler) bzw. wahlweise Fehlerausgang auf
vorhandener Schraubklemme
60 mm
mzr-pump
K7 K1
anschlüsse
Technische Änderungen ohne Vorankündigung vorbehalten
Ø3,2 (2x)
Pinleiste für Jumper
Betriebsanleitung mzr-2961, mzr-4661
54 mm
68 mm
6-poliger
Pumpenanschluss
