6 Optionale Antriebsvarianten
Funktion Motorkabel
Phase
Phase
Phase
Funktion Hallsensorkabel
Hallsensor
Hallsensor
Hallsensor
Spannung
Masse
Tabelle 9
Anschlussbelegung des Motorkabel und Hallsensorkabel
Bild 12

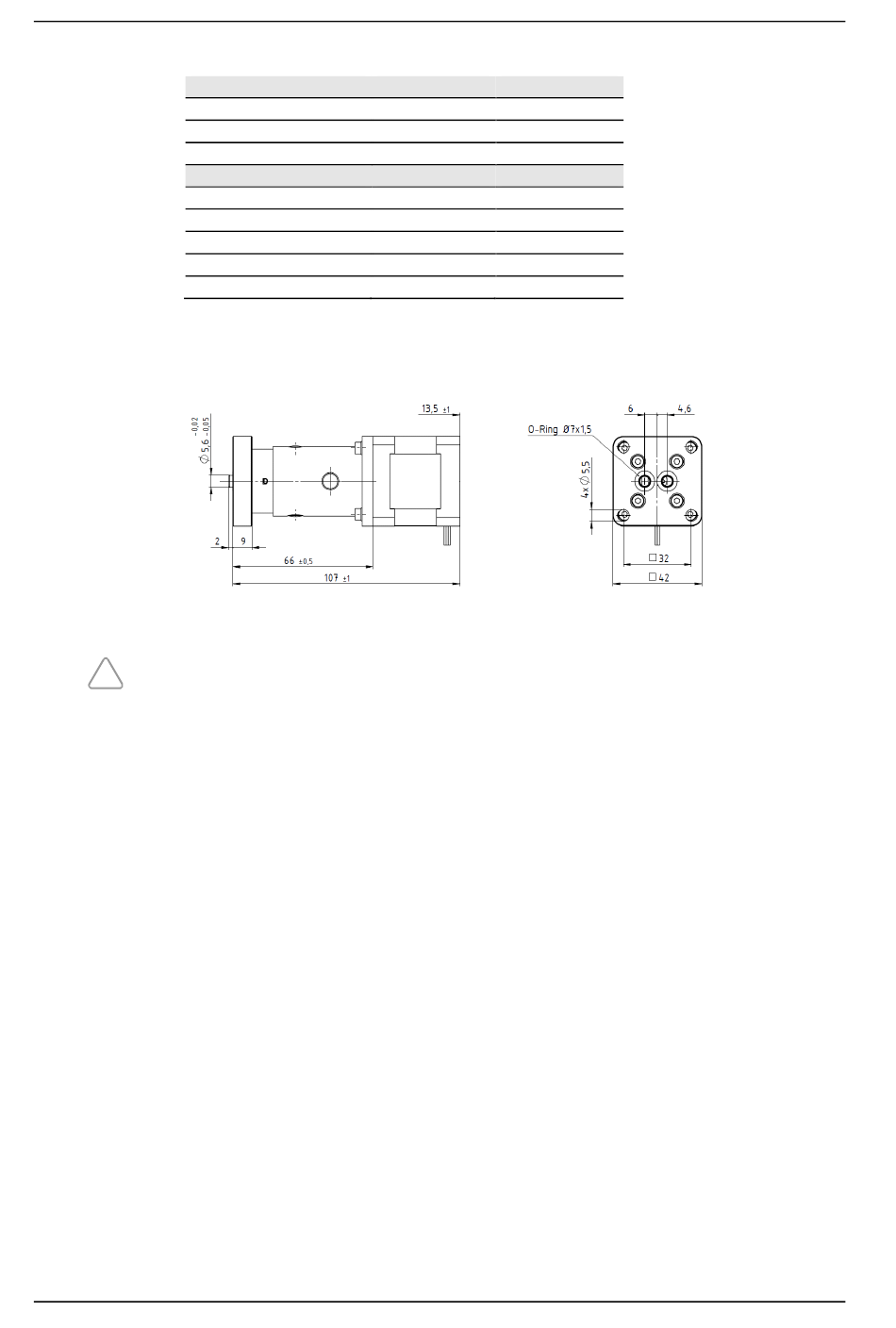

Abmessungen Mikrozahnringpumpe mzr-7241 Anschlussvariante M4 mit bürstenlosem Motor DB42S02
Beachten Sie, dass für den Betrieb mit bürstenlosem Motor eine Motor-
!
steuerung für bürstenlose Motore notwendig ist! Die Mikrozahnringpumpe
mzr-7241 kann deshalb optional mit der Steuerungen S-KB-4 oder S-KB-8
geliefert werden.
6.1.1 Betrieb mit Steuerung S-KB-4
Die Motorsteuerung S-KB-4 ist ein kleiner kompakter 2-Q-DC Servoverstärker,
der für die Drehzahlregelung von bürstenlosen Gleichstrommotoren mit einer
Stromaufnahme von bis zu 4 A, konzipiert ist. Sie ist in ihren Leistungs-
merkmalen speziell auf die Ansteuerung der Mikrozahnringpumpen mzr-7241
der modularen Baureihe von HNP Mikrosysteme zugeschnitten.
Für die Ansteuerung der Motorsteuerung stehen dem Anwender verschiedene
Ein- und Ausgänge zur Verfügung wie Sollwerteingang, Drehrichtungseingang,
und Fehlerausgang.
Bei der Auslieferung sind die Parameter der Steuerung S-KB-4 auf die
mitgelieferten Mikrozahnringpumpentyp mzr-7241 voreingestellt.
24
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
Anschluss
Mot A
Mot B
Mot C
Anschluss
Sens A
Sens B
Sens C
V
+5 V
CC
SGND
Technische Änderungen ohne Vorankündigung vorbehalten
Farbe
gelb
rot
Schwarz (dick)
Farbe
blau
weiß
grün
rot
schwarz
Ausgabe: September 2017
