5 Optionale Ergänzungsmodule
Bei der Sperrdichtung wird die eigentliche Wellendichtung durch eine zweite
Dichtung ergänzt. Zwischen diesen Dichtungen befindet sich eine zylindrische
Kammer mit zwei jeweils um 180° versetzten Anschlüssen. Befüllt man diese
Kammer mit einem geeigneten Sperrmedium, wird sich während des
Pumpvorganges das geförderte Medium nicht mit Luftfeuchtigkeit und
Sauerstoff, sondern mit dem Sperrmedium in einem sehr kleinen Verhältnis
verdünnen. Das Verdünnungsverhältnis ist abhängig von den Druck-
verhältnissen und verkleinert sich mit steigender Viskosität.
Pumpenwelle
Fluideinlass
Fluidauslass
Bild 17
Pumpenkopf ohne Sperrdichtungsmodul
Betrieb mit Sperrdichtung
Als Sperrmedium sollten nur solche Medien ausgewählt werden, mit denen das
zu fördernde Medium unproblematisch verdünnt werden kann, d.h. keine
Medien, die eine chemische Reaktion mit dem zu fördernden Medium
eingehen. Der Kunde bestimmt selbst die Art des Sperrmediums.
Die Befüllung der Sperrkammer über den Fluideinlass muss mit viel Sorgfalt
hinsichtlich der Entlüftung geschehen. Hierfür stehen die zwei um 180°
versetzten Anschlüsse mit 1/4"–28 UNF Gewinde zur Verfügung. Die
Anschlüsse sind leicht nach unten bzw. nach oben versetzt, um das Entlüften
der Sperrkammer zu erleichtern (siehe Fehler! Verweisquelle konnte nicht
gefunden werden.). Die Sperrkammer wird vom untenliegenden
Fluidanschluss aus befüllt. Dabei sollte solange Sperrmedium nachgefüllt
werden, bis aus dem jeweils anderen vollständig geöffneten Fluidanschluss,
blasenfreies Sperrmedium austritt. Jetzt ist der Fluidauslass mit einer
Verschlußschraube zu verschließen.
Sperrmediumeinlass
Bild 18

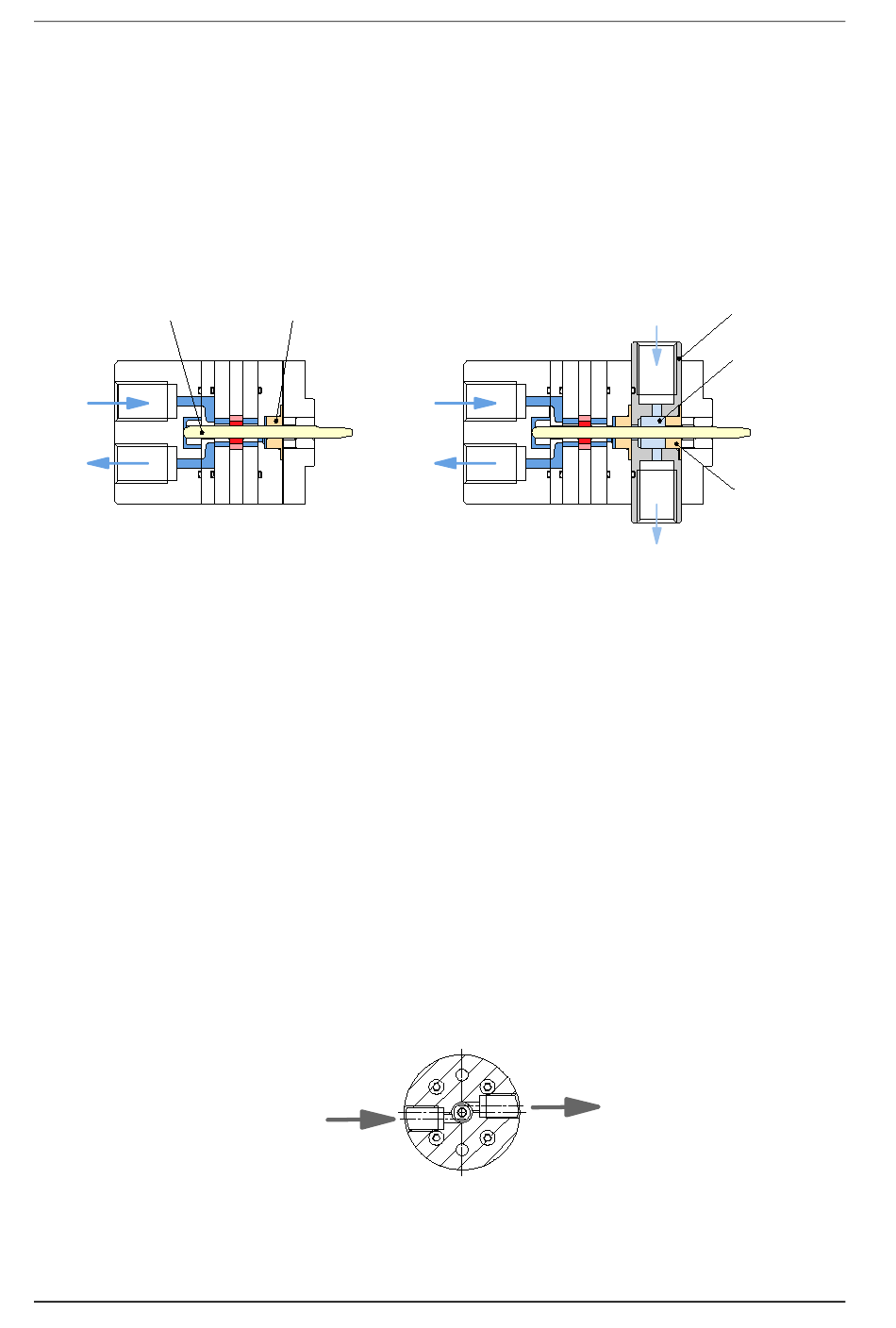

Schnittdarstellung des Sperrdichtungsmoduls
28
Betriebsanleitung mzr-2505, mzr-2905, mzr-4605, mzr-6305, mzr-7205
Wellendichtring
Pumpenkopf mit Sperrdichtungsmodul
Technische Änderungen ohne Vorankündigung vorbehalten
Sperrdichtungs-
Sperrmediumeinlass
modul
Sperrdichtungs-
kammer
Sperrmediumauslass
Sperrmediumauslass
Ausgabe: September 2018
Wellendichtring
Sperrdichtung
