4 Beschreibung der Mikrozahnringpumpe
4.2
Aufbau
Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, der
Kupplungseinheit, dem Antrieb und einem Haltewinkel (siehe Bild 5).
Fluid-
einlass (S)
Fluid-
auslass (D)

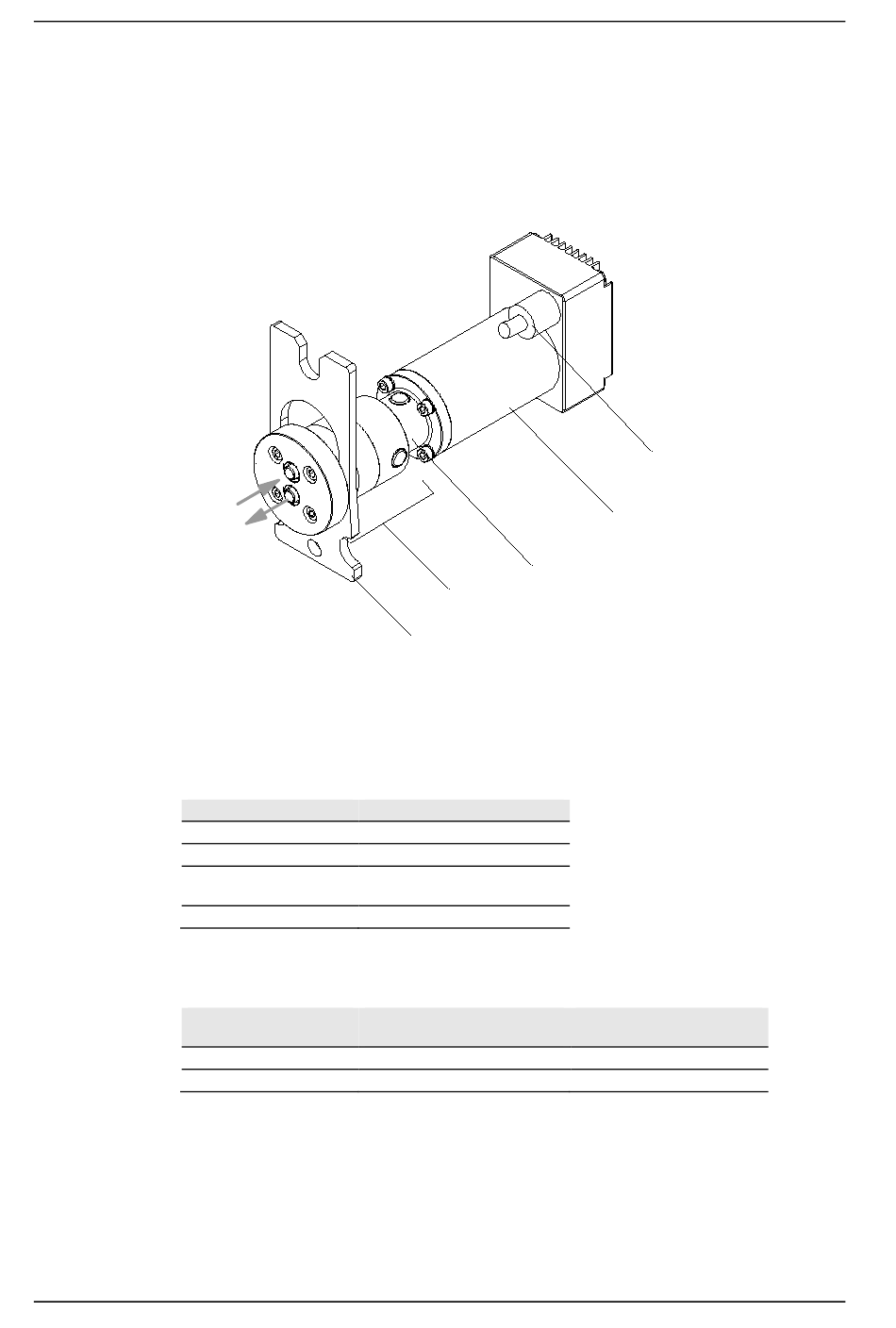

Bild 5
Aufbau Mikrozahnringpumpe mzr-7240-ha-v M5 +A
4.3
Werkstoffe
Medienberührte Teile
Gehäuse
Rotoren, Welle, Lagerung
Wellendichtung
statische Dichtungen
Tabelle 3
Werkstoffe der medienberührten Teile
Kennzeichnung
-hs
-ha
Tabelle 4
Werkstoffe Pumpenkopf
14
Betriebsanleitung mzr-7241, mzr-7242, mzr-7243, mzr-7245
Mikrozahnringpumpenkopf
Haltewinkel
mzr-7240
siehe Tabelle 4
siehe Tabelle 4
graphitverstärktes PTFE,
Feder 316L
siehe Tabelle 5
Werkstoff Rotoren, Welle,
Lagerung
Hartmetall
Hartmetall
Technische Änderungen ohne Vorankündigung vorbehalten
Kabelverschraubung
Antrieb
Kupplungseinheit
Werkstoff Gehäuse
Edelstahl
Aluminium
Ausgabe: September 2017
