4 Beschreibung der Mikrozahnringpumpe
4.2

Aufbau

Die mzr-Mikrozahnringpumpe (Bild 5) besteht aus dem
Mikrozahnringpumpenkopf, dem Motor sowie dem Anschlusskabel mit
Anschlussstecker. Der Mikrozahnringpumpenkopf ist in zwei
Fluidanschlussvarianten lieferbar.
Fluidanschlüsse

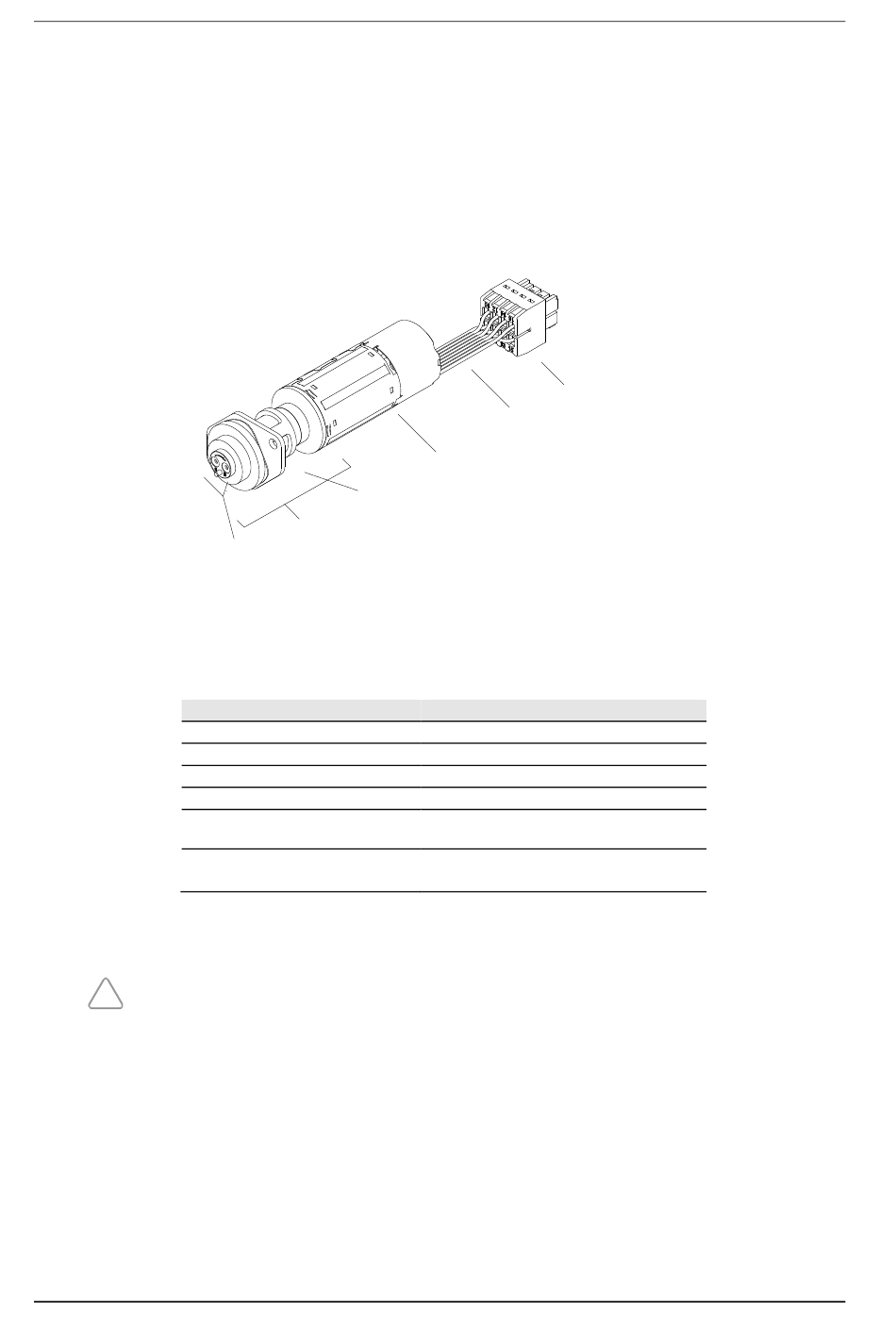

Bild 5 Aufbau der Mikrozahnringpumpe mzr­4622X1
4.3

Werkstoffe und Medien

Medienberührte Teile
Gehäuse
Fluidanschlüsse
Rotoren
Lager
Dichtung dynamisch
(Wellendichtung)
Dichtung statisch (O-Ringe)
Tabelle 6 Werkstoffe der medienberührten Teile der Mikrozahnringpumpen mzr­4622X1
Die Beständigkeit der medienberührten Teile ist vor dem Betrieb durch den
!
Betreiber zu überprüfen und sicherzustellen.
Die Medienbeständigkeit ist im Einzelfall zu überprüfen. Bei der Förderung von
nichtschmierenden Medien verringert sich die Standzeit der Mikrozahnring-
pumpen.
14
Motor
Halteblech
Pumpenkopf
Werkstoffe
Edelstahl 1.4404 (316L), Epoxidharzklebstoff
Edelstahl 1.4404 (316L)
Hartmetall (WC-Ni)
Keramik/Hartmetall (WC-Ni)
PTFE graphitverstärkt, Feder Edelstahl 316L
FKM (Fluorelastomer);
optional EPDM, FFKM (Perfluorelastomer)
Technische Änderungen ohne Vorankündigung vorbehalten
8-poliger
Anschluss-
Anschluss-
stecker
kabel
