4 Beschreibung der Mikrozahnringpumpe
4.2
Aufbau
Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, der
Kupplungseinheit, dem Antrieb und einem Haltewinkel (siehe Bild 6).
Fluid-
einlass

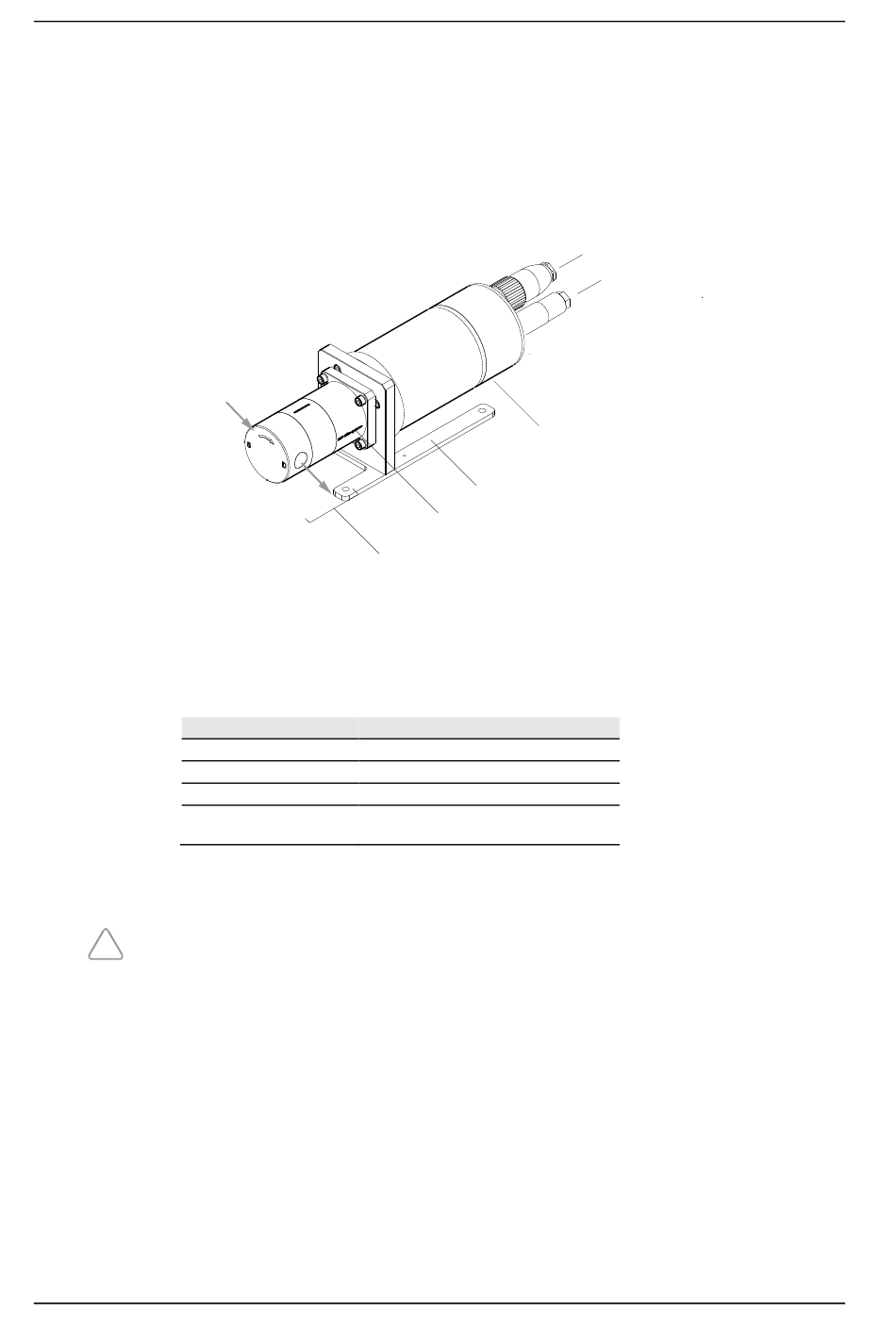

Bild 6
Aufbau Mikrozahnringpumpe mzr-11548
4.3
Werkstoffe
medienberührte Teile
Gehäuse
Rotoren, Welle, Lagerung
Wellendichtung
statische Dichtungen
Tabelle 13
Werkstoffe der medienberührten Teile
Die Beständigkeit der medienberührten Teile ist vor dem Betrieb durch den
!
Betreiber zu überprüfen und sicherzustellen.
Die Medienbeständigkeit ist im Einzelfall zu überprüfen. Bei der Förderung von
nichtschmierenden Medien verringert sich die Standzeit der Mikrozahnring-
pumpen.
16
Fluid-
auslass
Kupplungseinheit
Mikrozahnringpumpenkopf
Edelstahl 1.4404
Hartmetall, Ni-Basis
graphitverstärktes PTFE, Feder Hastelloy
®
FKM (Viton
)
optional EPDM, FFKM
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-11548, mzr-11548X1
Steckeranschluss
Motorwicklung
Steckeranschluss
Encoder und Hallsensoren
Antrieb
Haltewinkel
