4 Beschreibung der Mikrozahnringpumpe
4.2
Aufbau
Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, der
Kupplungseinheit, dem Antrieb und einem Haltewinkel (siehe Bild 5).
Fluid-
einlass

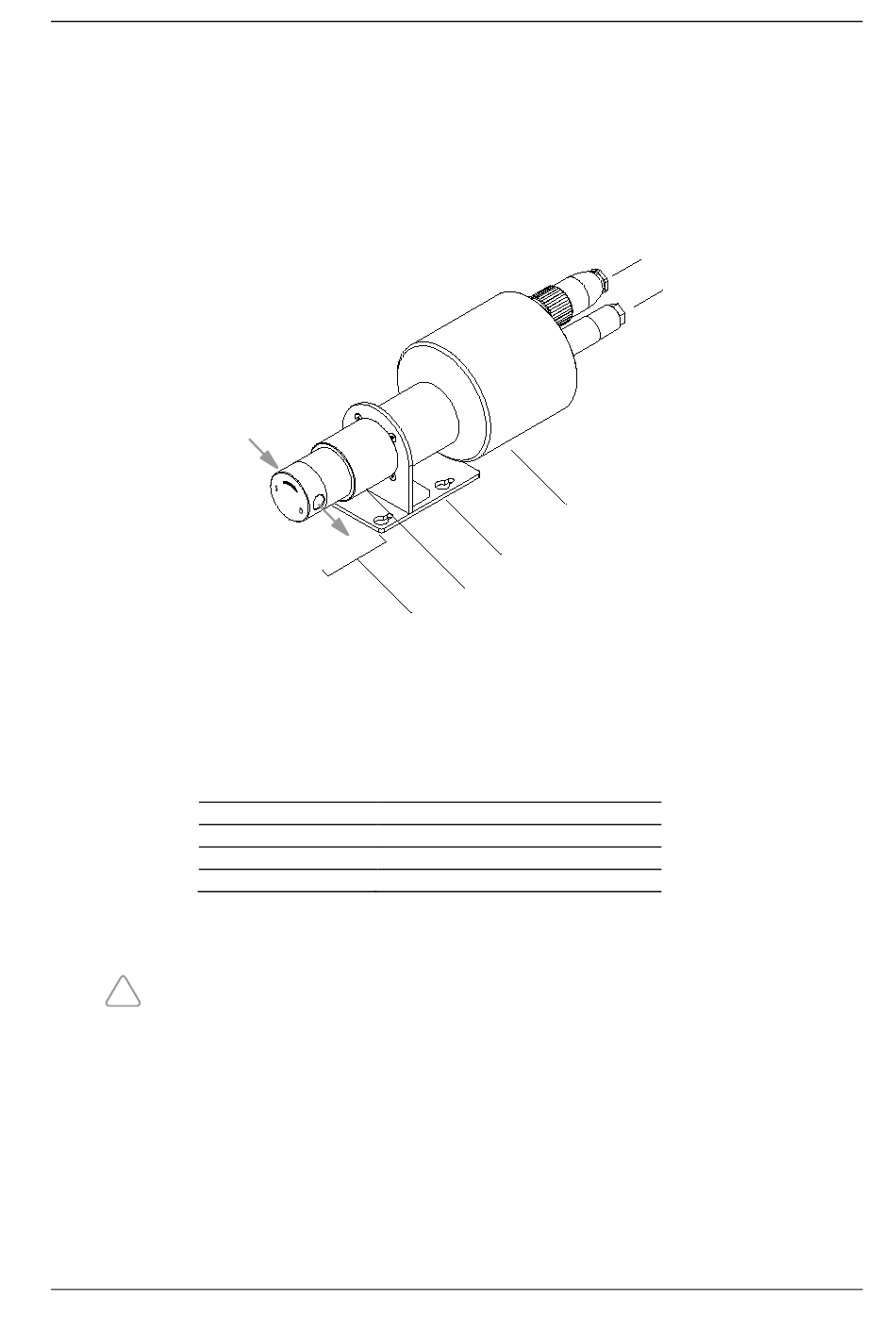

Bild 5
Aufbau der Mikrozahnringpumpe
4.3
Werkstoffe
Medienberührte Teile
Gehäuse
Rotoren, Welle, Lagerung
Wellendichtung
statische Dichtungen
Tabelle 14
Werkstoffe der medienberührten Teile
Die Beständigkeit der medienberührten Teile ist vor dem Betrieb durch den
!
Betreiber zu überprüfen und sicherzustellen.
Die Medienbeständigkeit ist im Einzelfall durch den Betreiber zu überprüfen. Bei
der Förderung von nichtschmierenden Medien verringert sich die Standzeit der
Mikrozahnringpumpen.
Ausgabe: September 2018
Fluid-
auslass
Kupplungseinheit
Mikrozahnringpumpenkopf
Edelstahl 1.4404, 1.4435 (316 L)
Hartmetall, Ni-Basis; Saphir
graphitverstärktes Teflon
®
FKM (Viton
), optional: EPDM, FFKM
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-7208, mzr-7208X1
Steckeranschluss
Motorwicklung
Antrieb
Haltewinkel
®
, Feder 316L
Steckeranschluss
Encoder und Hallsensoren
15
