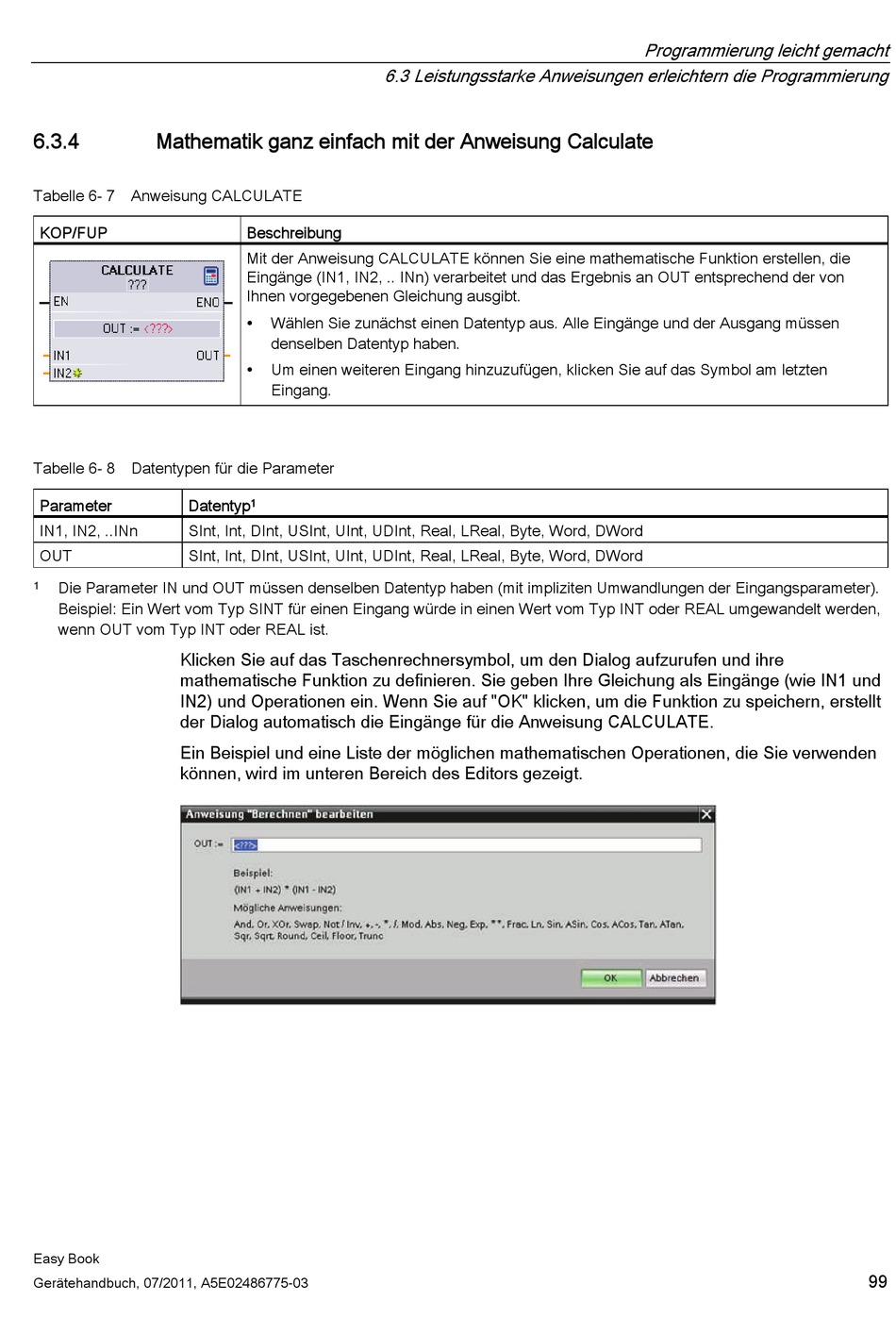

Mathematik ganz einfach mit der Anweisung Calculate

Tabelle 6- 7 Anweisung CALCULATE
KOP/FUP
Tabelle 6- 8 Datentypen für die Parameter
Parameter Datentyp
IN1, IN2, ..INn SInt, Int, DInt, USInt, UInt, UDInt, Real, LReal, Byte, Word, DWord
OUT SInt, Int, DInt, USInt, UInt, UDInt, Real, LReal, Byte, Word, DWord
Die Parameter IN und OUT müssen denselben Datentyp haben (mit impliziten Umwandlungen der Eingangsparameter).
1
Beispiel: Ein Wert vom Typ SINT für einen Eingang würde in einen Wert vom Typ INT oder REAL umgewandelt werden,
wenn OUT vom Typ INT oder REAL ist.
Klicken Sie auf das Taschenrechnersymbol, um den Dialog aufzurufen und ihre
mathematische Funktion zu definieren. Sie geben Ihre Gleichung als Eingänge (wie IN1 und
IN2) und Operationen ein. Wenn Sie auf "OK" klicken, um die Funktion zu speichern, erstellt
der Dialog automatisch die Eingänge für die Anweisung CALCULATE.
Ein Beispiel und eine Liste der möglichen mathematischen Operationen, die Sie verwenden
können, wird im unteren Bereich des Editors gezeigt.
