D O N N É E S R E L A T I V E S À L ' A P P A R E I L
F R

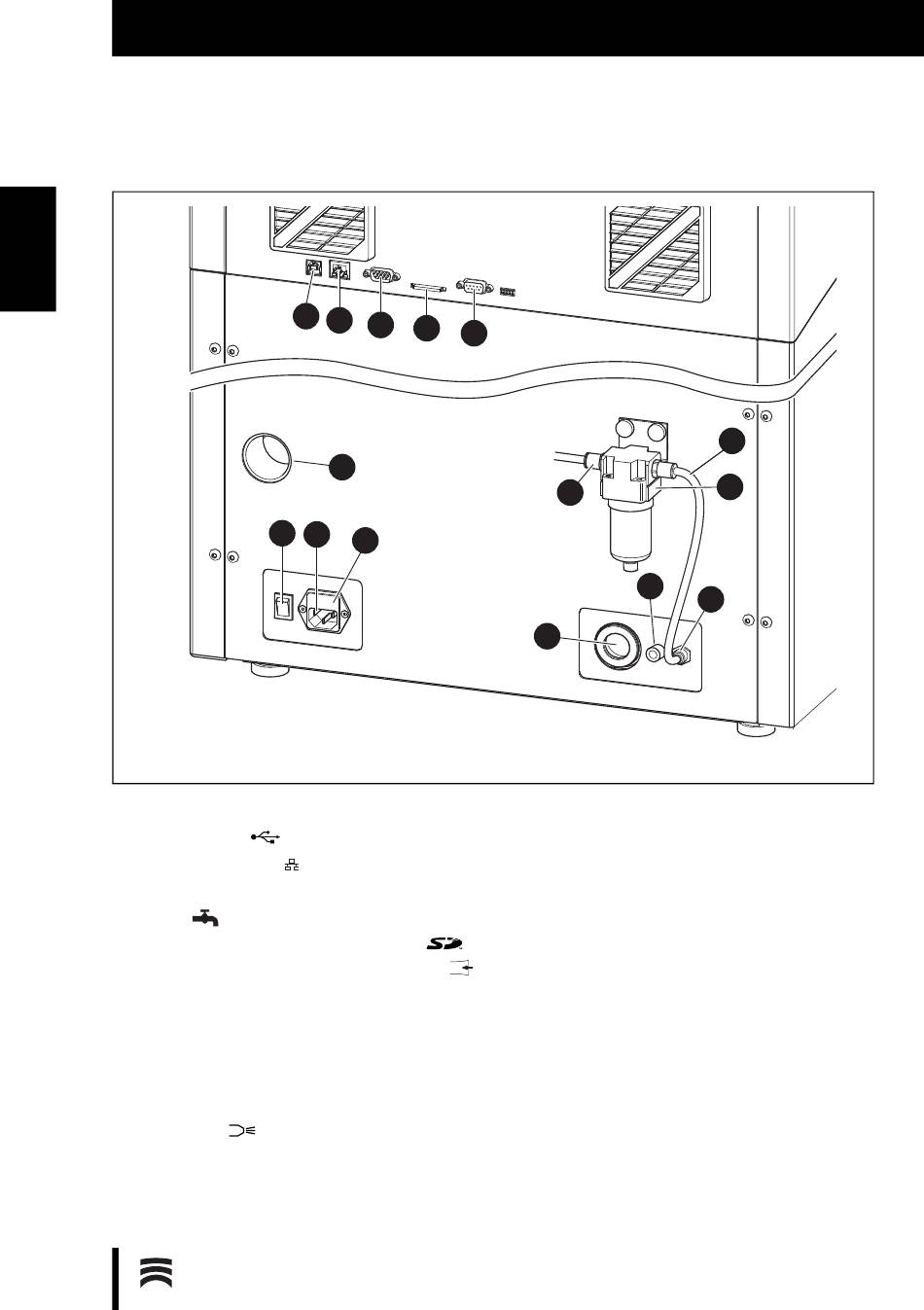

Fig. 3 Vue d'ensemble de l'appareil face arrière
1 Interface USB
2 Interface Ethernet
3 Interface de commande pour Ceramill Cools-
tream
4 Emplacement pour carte mémoire SD
5 Interface de commande pour l'aspiration
6 Entrée air comprimé
7 Tuyau d'air comprimé 250 mm
8 Unité d'entretien
9 Branchement air comprimé pour broche
10 Connexion conduite d'alimentation lubrifiant-
réfrigérant
11 Connexion conduite d'évacuation lubrifiant-
réfrigérant
96
1 2
3
4
15
14
13
12
5
6
10
11
12 Tiroir avec fusibles
13 Branchement secteur
14 Interrupteur principal
15 Branchement du tuyau d'aspiration
