I M P I E G O E D U S O
6.2 Sostituzione del supporto del pezzo
in lavorazione
I T
Alla consegna il Ceramill Motion 2 è dotato di un
supporto per il pezzo in lavorazione 71. Per la lavo-
razione dei differenti materiali potrebbe rendersi
necessario ev. un altro supporto del pezzo in lavo-
razione.
Per la sostituzione del supporto del pezzo in lavo-
razione:
▷ Con porta chiusa tenere premuto il tasto di
comando [A] per più di tre secondi.
L'utensile attuale viene deposto. Il supporto per
pezzo in lavorazione [2] si porta in posizione
per sostituzione.
1

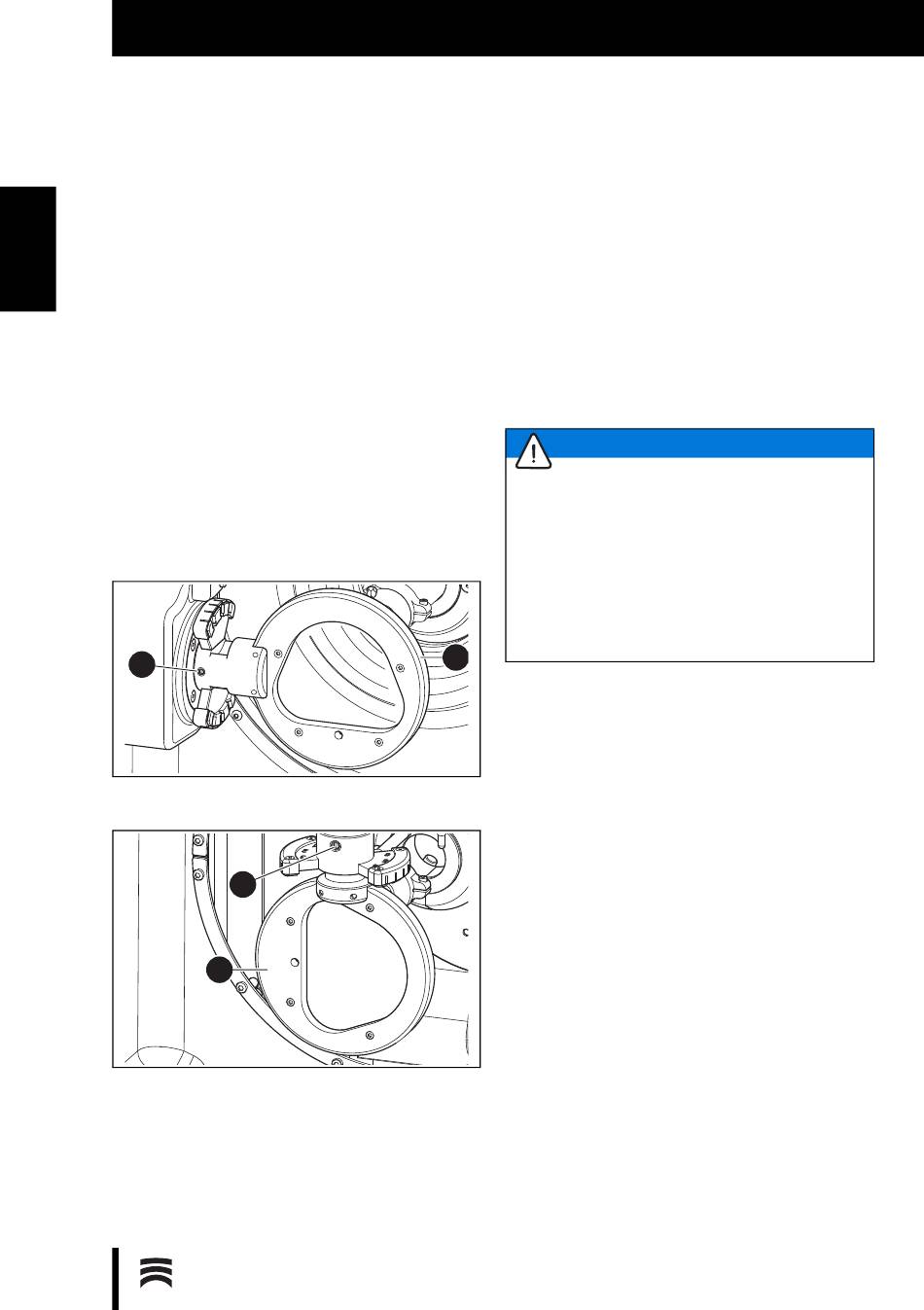

Fig. 20Modello a cinque assi
Fig. 21 Modello a quattro assi
Legenda per figura 20 e figura 21:
1 Vite di fissaggio per supporto del pezzo in lavo-
razione
2 Supporto del pezzo in lavorazione
156
1
2
▷ Allentare la vite di fissaggio [1].
▷ Rimuovere il supporto del pezzo in lavorazione
verso destra (modello a cinque assi) ovvero
verso il basso (modello a quattro assi).
▷ Pulire il foro e le superfici di supporto.
▷ Controllare e, se necessario, pulire il perno sul
supporto del pezzo in lavorazione da montare.
▷ Inserire il supporto del pezzo in lavorazione con
il perno nel foro di supporto fino all'arresto.
INDICAZIONE:
Risultati di lavoro non precisi oppure danneggia-
mento dell'alloggiamento del supporto pezzo n
lavorazione!
▷ Serrare la vite di fissaggio [1] con una coppia di
4 Nm.
La chiave torsiometrica fornita in dotazione è
regolata conformemente.
2
▷ Serrare la vite di fissaggio [1] con la chiave tor-
siometrica fornita in dotazione.
▷ Premere brevemente il tasto di comando [A].
L'apparecchio si porta in posizione iniziale.
