Inbetriebnahme
1
[OK]: Zur Anzeige der Parameternummern und des Werts im
ersten Index.
2
[OK]: Der Index kann ausgewählt werden.
▲
▼
3
[
][
]: Zur Auswahl des Index.
4
[OK]: Wert kann geändert werden.
▲
▼
5
[
][
]: Zum Ändern des Parameterwerts (blinkend).
6
[Back]: Zum Verwerfen der Änderungen.
[OK]: Zum Bestätigen der Änderungen.
7
[Back]: Zum Abbrechen der Bearbeitung des Indexes und
zur Auswahl eines neuen Parameters.
▲
▼
8
[
][
]: Zur Auswahl eines Parameters innerhalb der Gruppe.
9
[Back]: Zum Entfernen des Indexwerts und zur Anzeige der
Parametergruppe.
▲
▼
10
[
][
]: Zur Auswahl der Gruppe.
Tabelle 5.7 Ändern von Werten in Arrayparametern
5.3.5 Aufbau des LCP 102
Das LCP 102 ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 5.8).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
D. Bedientasten und Quittieren (Reset).
1
Status
799 RPM
7.83 A
0.000
2
A
53.2 %
4
Auto Remote Ramping
6
Quick
Status
B
Menu
7
10
C
On
OK
15
Warn.
16
Alarm
17
Hand
D
Off
on
18
19

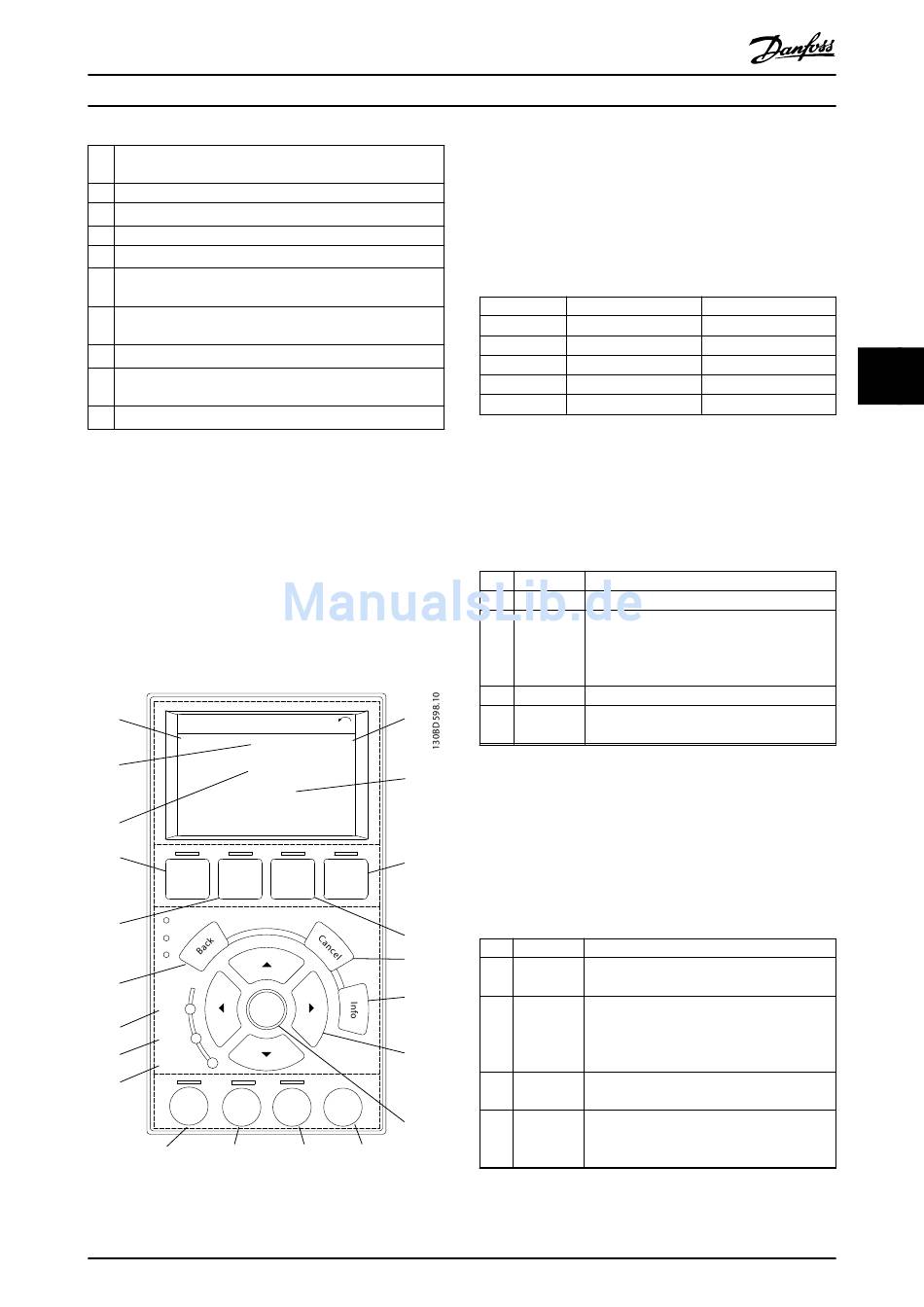

Abbildung 5.8 Grafisches LCP-Bedienteil (LCP 102)
MG07A303
Bedienungsanleitung
3
1(1)
36.4 kW
5
9
Main
Alarm
Menu
Log
8
11
12
13
Auto
Reset
on
14
20
21
Danfoss A/S © 06/2016 Alle Rechte vorbehalten.
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung versorgt.
Sie können die auf dem LCP angezeigten Informationen an
die jeweilige Anwendung anpassen. Wählen Sie die
Optionen im Quick-Menü Q3-13 Displayeinstellungen aus.
Display
Parameternummer
1
0-20
2
0-21
3
0-22
4
0-23
5
0-24
Tabelle 5.8 Legende für Abbildung 5.8, Displaybereich
B. Menütasten am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung des Statusanzeigemodus im
Normalbetrieb und zur Anzeige von Einträgen im Fehler-
speicher.
Taste
Funktion
6
Status
Diese Taste zeigt Betriebsinformationen an.
7
Quick-Menü Dieses Menü bietet schnellen Zugang zu
Parametern zur Programmierung für die erste
Inbetriebnahme und zu vielen detaillierten
Anwendungshinweisen.
8
Hauptmenü Dient zum Zugriff auf alle Parameter.
9
Alarm Log
Zeigt eine Liste aktueller Warnungen, der
letzten 10 Alarme und den Wartungsspeicher.
Tabelle 5.9 Legende für Abbildung 5.8, Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
Die Navigationstasten dienen zum Navigieren durch die
Programmierfunktionen und zum Bewegen des Display-
cursors. Die Navigationstasten ermöglichen zudem eine
Drehzahlregelung im Handbetrieb (Ortsteuerung). In
diesem Bereich befinden sich darüber hinaus drei Frequen-
zumrichter-Statusanzeigen (LED) zur Anzeige des Zustands.
Taste
Funktion
10
Back
Bringt Sie zum vorherigen Schritt oder zur
vorherigen Liste in der Menüstruktur zurück.
11
Abbrechen
Macht die letzte Änderung oder den letzten
Befehl rückgängig, so lange der
Anzeigemodus bzw. die Displayanzeige nicht
geändert worden ist.
12
Info
Zeigt Informationen zur angezeigten
Funktion an.
13
Navigati-
Navigieren Sie mit Hilfe der vier Navigations-
onstasten
tasten zwischen den verschiedenen Optionen
in den Menüs.
Werkseinstellung
[1602] Sollwert [%]
[1614] Motorstrom
5
[1610] Leistung [kW]
[1613] Frequenz
[1502] kWh-Zähler
31
