Inbetriebnahme
5.3.2 Inbetriebnahmemeldung
HINWEIS
Bei der Inbetriebnahme zeigt die LCP die Meldung
INITIALISIERUNG an. Wenn diese Meldung nicht mehr
angezeigt wird, ist der Frequenzumrichter betriebsbereit.
Das Hinzufügen oder Entfernen von Optionen kann die
Inbetriebnahme verzögern.

5.3.3 Aufbau des LCP

5 5
Das LCP ist in vier Funktionsbereiche unterteilt (siehe
Abbildung 5.1).
A. Displaybereich
B. Menütasten am Display
C. Navigationstasten und Anzeigeleuchten (LED)
D. Bedientasten und Quittieren (Reset)
1
2
A
4
6
B
7
C
10
On
15
Warn.
16
Alarm
17
D
18

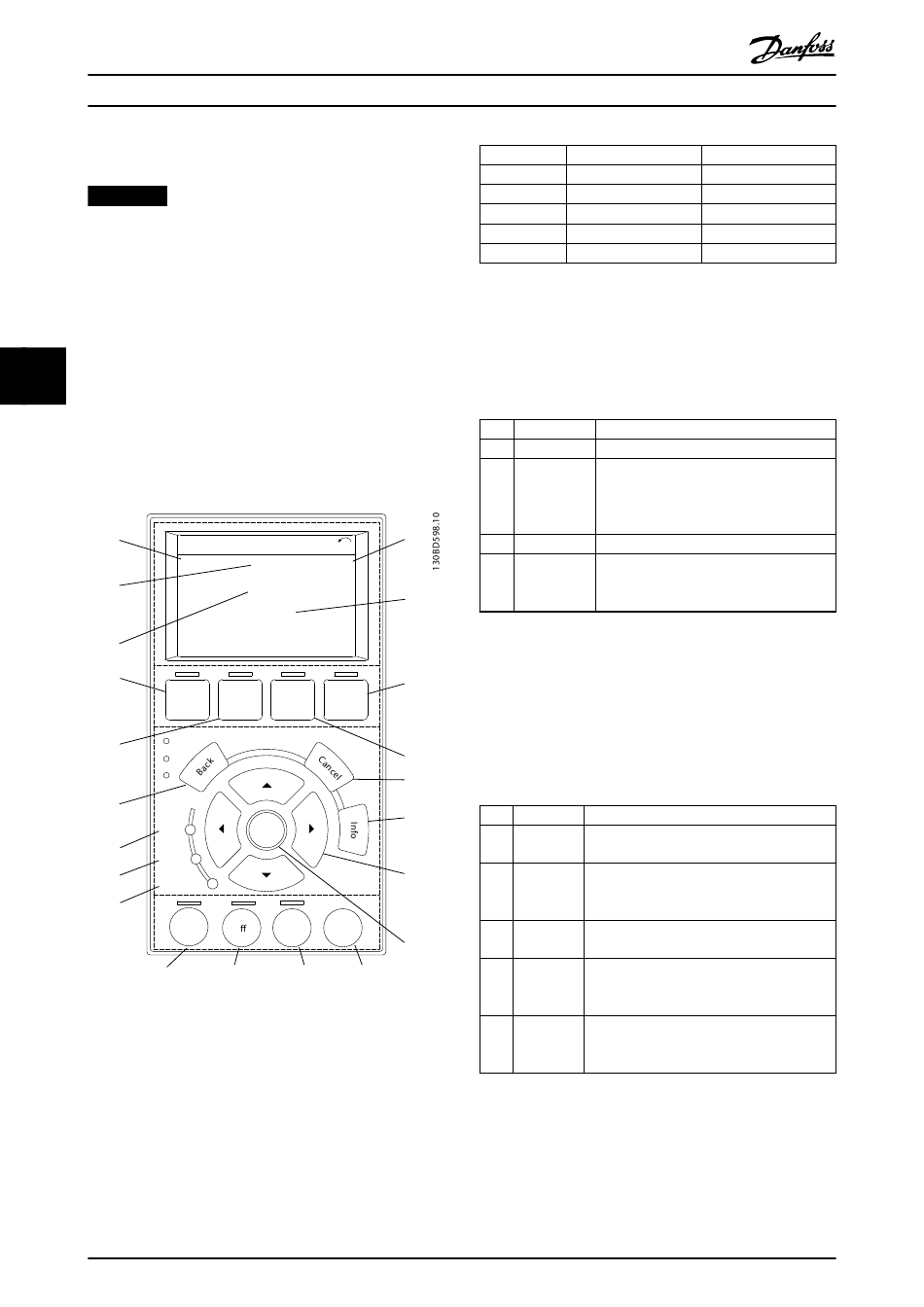

Abbildung 5.1 Bedieneinheit (LCP)
A. Displaybereich
Das Display ist aktiviert, wenn Netzspannung, eine DC-Bus-
Zwischenkreisklemme oder eine externe 24 V DC-
Versorgung den Frequenzumrichter mit Spannung versorgt.
Sie können die am LCP angezeigten Informationen an die
jeweilige Anwendung anpassen. Wählen Sie die Optionen
im Quick-Menü Q3-13 Displayeinstellungen aus.
40
Status 1(1)
7.83 A 36.4 kW
799 RPM
0.000
53.2 %
Auto Remote Ramping
Quick Main Alarm
Status
Menu Menu Log
OK
Hand Auto
Reset
O
On On
19 20
Danfoss A/S © 02/2017 Alle Rechte vorbehalten.
®
VLT HVAC Drive FC 102
Display
1
2
3
4
5
Tabelle 5.1 Legende für Abbildung 5.1, Displaybereich
B. Menütasten am Display
Die Menütasten dienen zum Zugriff auf Menüs zur Parame-
tereinstellung, zur Änderung der Statusanzeige im
Normalbetrieb und zur Anzeige von Einträgen im Fehler-
speicher.
Taste
6 Status
7 Quick-Menü
3
8 Hauptmenü
9 Fehler-
speicher
5
Tabelle 5.2 Legende für Abbildung 5.1, Menütasten am Display
C. Navigationstasten und Kontrollleuchten (LED)
9
Die Navigationstasten dienen zum Navigieren durch die
Programmierfunktionen und zum Bewegen des Display-
cursors. Die Navigationstasten ermöglichen zudem eine
Drehzahlregelung im Handbetrieb (Ortsteuerung). In
8
diesem Bereich befinden sich darüber hinaus drei Frequen-
zumrichter-Statusanzeigen (LED) zur Anzeige des Zustands.
11
Taste
12
10 Back
11 Cancel
13
12 Info
14
13 Navigati-
21
onstasten
14 OK
Tabelle 5.3 Legende für Abbildung 5.1, Navigationstasten
Parameternummer Werkseinstellung
0-20 Drehzahl [UPM]
0-21 Motorstrom
0-22 Leistung [kW]
0-23 Frequenz
0-24 Sollwert [%]
Funktion
Diese Taste zeigt Betriebsinformationen an.
Dieses Menü bietet schnellen Zugang zu
Parametern zur Programmierung für die
erste Inbetriebnahme und zu vielen detail-
lierten Anwendungshinweisen.
Dient zum Zugriff auf alle Parameter.
Zeigt eine Liste aktueller Warnungen, der
letzten 10 Alarme und den Wartungs-
speicher.
Funktion
Bringt Sie zum vorherigen Schritt oder zur
vorherigen Liste in der Menüstruktur zurück.
Macht die letzte Änderung oder den letzten
Befehl rückgängig, solange der
Anzeigemodus sich nicht geändert hat.
Zeigt Informationen zur angezeigten
Funktion an.
Navigieren Sie mit Hilfe der vier Navigations-
tasten zwischen den verschiedenen Optionen
in den Menüs.
Nutzen Sie diese Taste, um auf Parameter-
gruppen zuzugreifen oder die Wahl eines
Parameters zu bestätigen.
