FC 300 Profibus

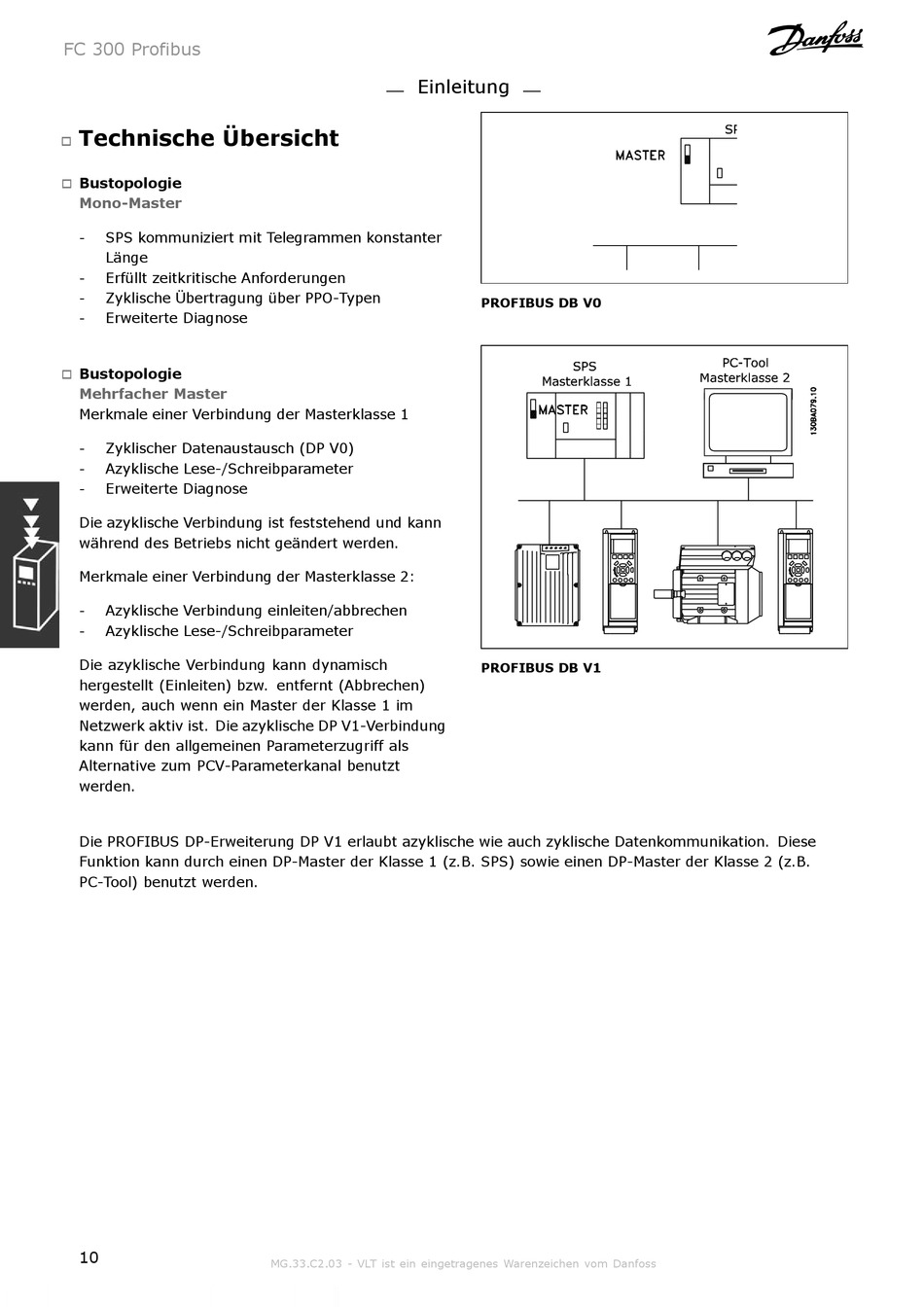

Technische Übersicht
!

Bustopologie

!
Mono-Master
- SPS kommuniziert mit Telegrammen konstanter
Länge
Erfüllt zeitkritische Anforderungen
-
Zyklische Übertragung über PPO-Typen
-
- Erweiterte Diagnose
Bustopologie
!
Mehrfacher Master
Merkmale einer Verbindung der Masterklasse 1
Zyklischer Datenaustausch (DP V0)
-
Azyklische Lese-/Schreibparameter
-
Erweiterte Diagnose
-
Die azyklische Verbindung ist feststehend und kann
während des Betriebs nicht geändert werden.
Merkmale einer Verbindung der Masterklasse 2:
Azyklische Verbindung einleiten/abbrechen
-
Azyklische Lese-/Schreibparameter
-
Die azyklische Verbindung kann dynamisch
hergestellt (Einleiten) bzw. entfernt (Abbrechen)
werden, auch wenn ein Master der Klasse 1 im
Netzwerk aktiv ist. Die azyklische DP V1-Verbindung
kann für den allgemeinen Parameterzugriff als
Alternative zum PCV-Parameterkanal benutzt
werden.
Die PROFIBUS DP-Erweiterung DP V1 erlaubt azyklische wie auch zyklische Datenkommunikation. Diese
Funktion kann durch einen DP-Master der Klasse 1 (z.B. SPS) sowie einen DP-Master der Klasse 2 (z.B.
PC-Tool) benutzt werden.
10
Einleitung
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
PROFIBUS DB V0
PROFIBUS DB V1
