FC 300 Profibus

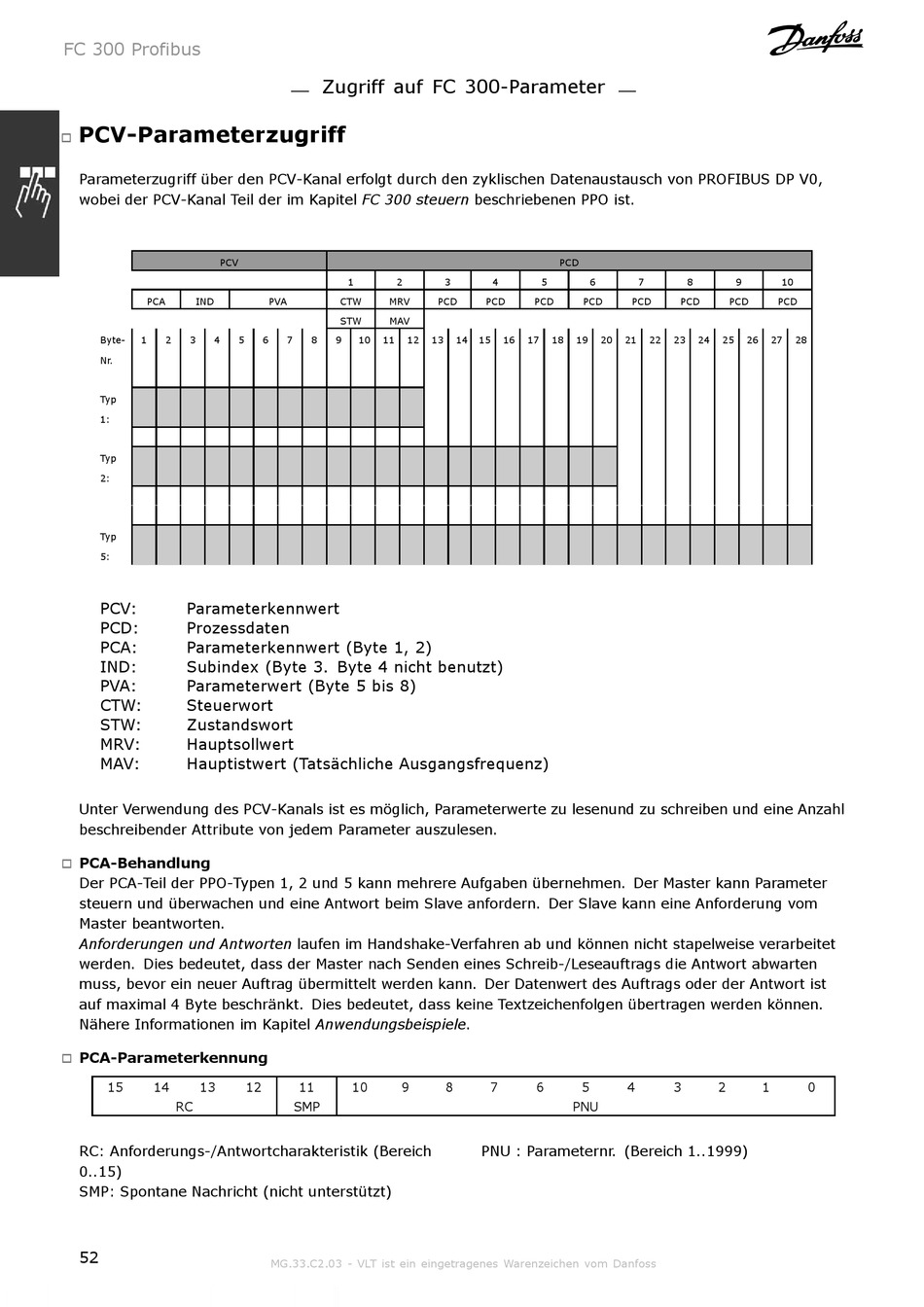

PCV-Parameterzugriff

!
Parameterzugriff über den PCV-Kanal erfolgt durch den zyklischen Datenaustausch von PROFIBUS DP V0,
wobei der PCV-Kanal Teil der im Kapitel FC 300 steuern beschriebenen PPO ist.
PCV
PCA IND
Byte- 1 2 3 4
Nr.
Typ
1:
Typ
2:
Typ
5:
PCV: Parameterkennwert
PCD: Prozessdaten
PCA: Parameterkennwert (Byte 1, 2)
IND: Subindex (Byte 3. Byte 4 nicht benutzt)
PVA: Parameterwert (Byte 5 bis 8)
CTW: Steuerwort
STW: Zustandswort
MRV: Hauptsollwert
MAV: Hauptistwert (Tatsächliche Ausgangsfrequenz)
Unter Verwendung des PCV-Kanals ist es möglich, Parameterwerte zu lesenund zu schreiben und eine Anzahl
beschreibender Attribute von jedem Parameter auszulesen.
PCA-Behandlung
!
Der PCA-Teil der PPO-Typen 1, 2 und 5 kann mehrere Aufgaben übernehmen. Der Master kann Parameter
steuern und überwachen und eine Antwort beim Slave anfordern. Der Slave kann eine Anforderung vom
Master beantworten.
Anforderungen und Antworten laufen im Handshake-Verfahren ab und können nicht stapelweise verarbeitet
werden. Dies bedeutet, dass der Master nach Senden eines Schreib-/Leseauftrags die Antwort abwarten
muss, bevor ein neuer Auftrag übermittelt werden kann. Der Datenwert des Auftrags oder der Antwort ist
auf maximal 4 Byte beschränkt. Dies bedeutet, dass keine Textzeichenfolgen übertragen werden können.
Nähere Informationen im Kapitel Anwendungsbeispiele.
PCA-Parameterkennung
!
15 14 13
RC
RC: Anforderungs-/Antwortcharakteristik (Bereich
0..15)
SMP: Spontane Nachricht (nicht unterstützt)
52
Zugriff auf FC 300-Parameter
1 2
PVA CTW MRV
STW MAV
5 6 7 8 9 10 11 12
12 11 10 9
SMP
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
PCD
3 4 5 6
PCD PCD PCD PCD
13 14 15 16 17 18 19 20
8 7 6 5
PNU
PNU : Parameternr. (Bereich 1..1999)
7 8 9 10
PCD PCD PCD PCD
21 22 23 24 25 26 27 28
4 3 2 1 0
