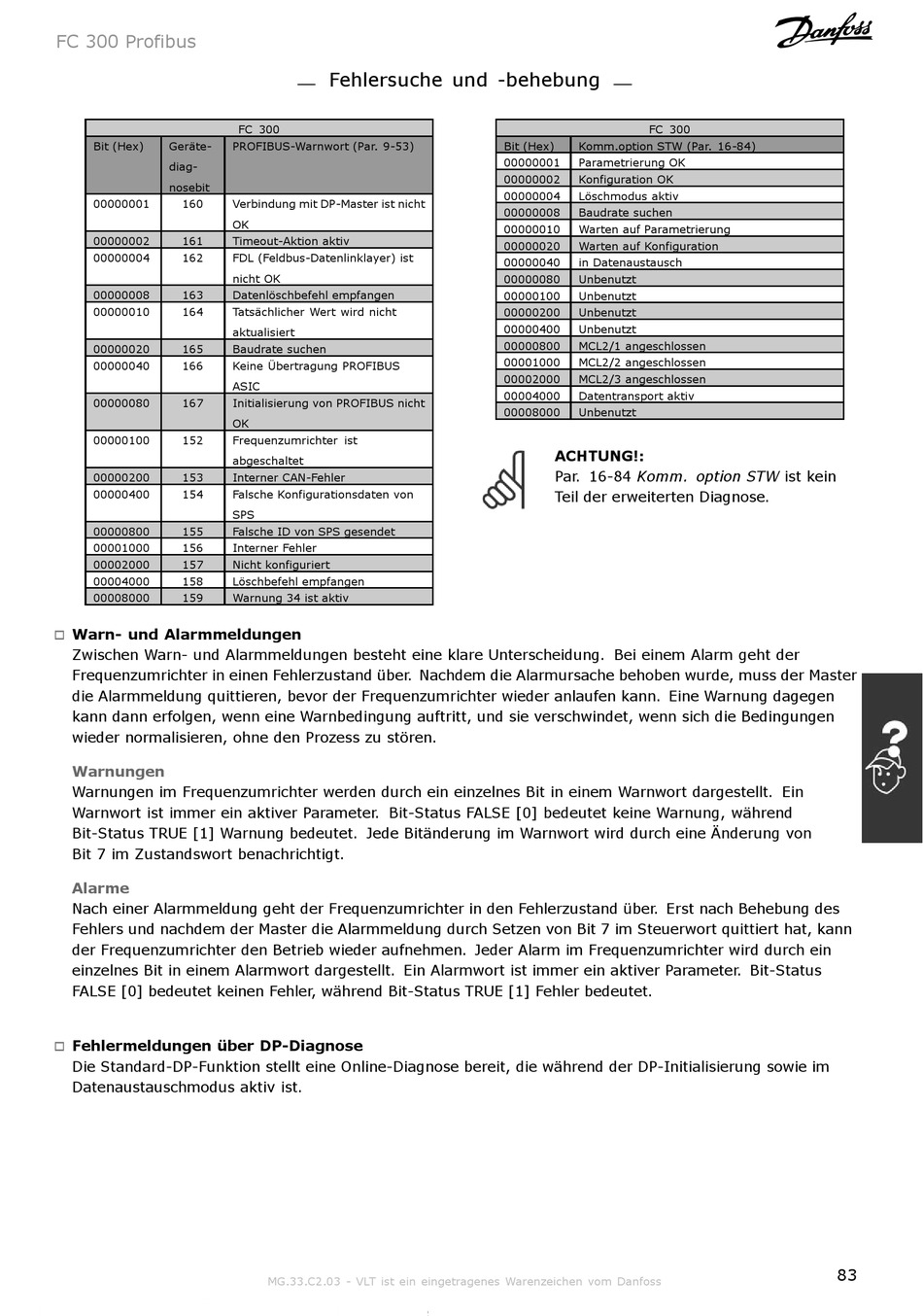

Warn- Und Alarmmeldungen; Fehlermeldungen Über Dp-Diagnose - Danfoss FC 300 Handbuch

FC 300 Profibus
Bit (Hex) Geräte-
diag-
nosebit
00000001 160
00000002 161
00000004 162
00000008 163
00000010 164
00000020 165
00000040 166
00000080 167
00000100 152
00000200 153
00000400 154
00000800 155
00001000 156
00002000 157
00004000 158
00008000 159

Warn- und Alarmmeldungen

!
Zwischen Warn- und Alarmmeldungen besteht eine klare Unterscheidung. Bei einem Alarm geht der
Frequenzumrichter in einen Fehlerzustand über. Nachdem die Alarmursache behoben wurde, muss der Master
die Alarmmeldung quittieren, bevor der Frequenzumrichter wieder anlaufen kann. Eine Warnung dagegen
kann dann erfolgen, wenn eine Warnbedingung auftritt, und sie verschwindet, wenn sich die Bedingungen
wieder normalisieren, ohne den Prozess zu stören.
Warnungen
Warnungen im Frequenzumrichter werden durch ein einzelnes Bit in einem Warnwort dargestellt. Ein
Warnwort ist immer ein aktiver Parameter. Bit-Status FALSE [0] bedeutet keine Warnung, während
Bit-Status TRUE [1] Warnung bedeutet. Jede Bitänderung im Warnwort wird durch eine Änderung von
Bit 7 im Zustandswort benachrichtigt.
Alarme
Nach einer Alarmmeldung geht der Frequenzumrichter in den Fehlerzustand über. Erst nach Behebung des
Fehlers und nachdem der Master die Alarmmeldung durch Setzen von Bit 7 im Steuerwort quittiert hat, kann
der Frequenzumrichter den Betrieb wieder aufnehmen. Jeder Alarm im Frequenzumrichter wird durch ein
einzelnes Bit in einem Alarmwort dargestellt. Ein Alarmwort ist immer ein aktiver Parameter. Bit-Status
FALSE [0] bedeutet keinen Fehler, während Bit-Status TRUE [1] Fehler bedeutet.
Fehlermeldungen über DP-Diagnose
!
Die Standard-DP-Funktion stellt eine Online-Diagnose bereit, die während der DP-Initialisierung sowie im
Datenaustauschmodus aktiv ist.
Fehlersuche und -behebung
FC 300
PROFIBUS-Warnwort (Par. 9-53)
Verbindung mit DP-Master ist nicht
OK
Timeout-Aktion aktiv
FDL (Feldbus-Datenlinklayer) ist
nicht OK
Datenlöschbefehl empfangen
Tatsächlicher Wert wird nicht
aktualisiert
Baudrate suchen
Keine Übertragung PROFIBUS
ASIC
Initialisierung von PROFIBUS nicht
OK
Frequenzumrichter ist
abgeschaltet
Interner CAN-Fehler
Falsche Konfigurationsdaten von
SPS
Falsche ID von SPS gesendet
Interner Fehler
Nicht konfiguriert
Löschbefehl empfangen
Warnung 34 ist aktiv
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
FC 300
Bit (Hex) Komm.option STW (Par. 16-84)
00000001 Parametrierung OK
00000002 Konfiguration OK
00000004 Löschmodus aktiv
00000008 Baudrate suchen
00000010 Warten auf Parametrierung
00000020 Warten auf Konfiguration
00000040 in Datenaustausch
00000080 Unbenutzt
00000100 Unbenutzt
00000200 Unbenutzt
00000400 Unbenutzt
00000800 MCL2/1 angeschlossen
00001000 MCL2/2 angeschlossen
00002000 MCL2/3 angeschlossen
00004000 Datentransport aktiv
00008000 Unbenutzt
ACHTUNG!:
Par. 16-84 Komm. option STW ist kein
Teil der erweiterten Diagnose.
83
