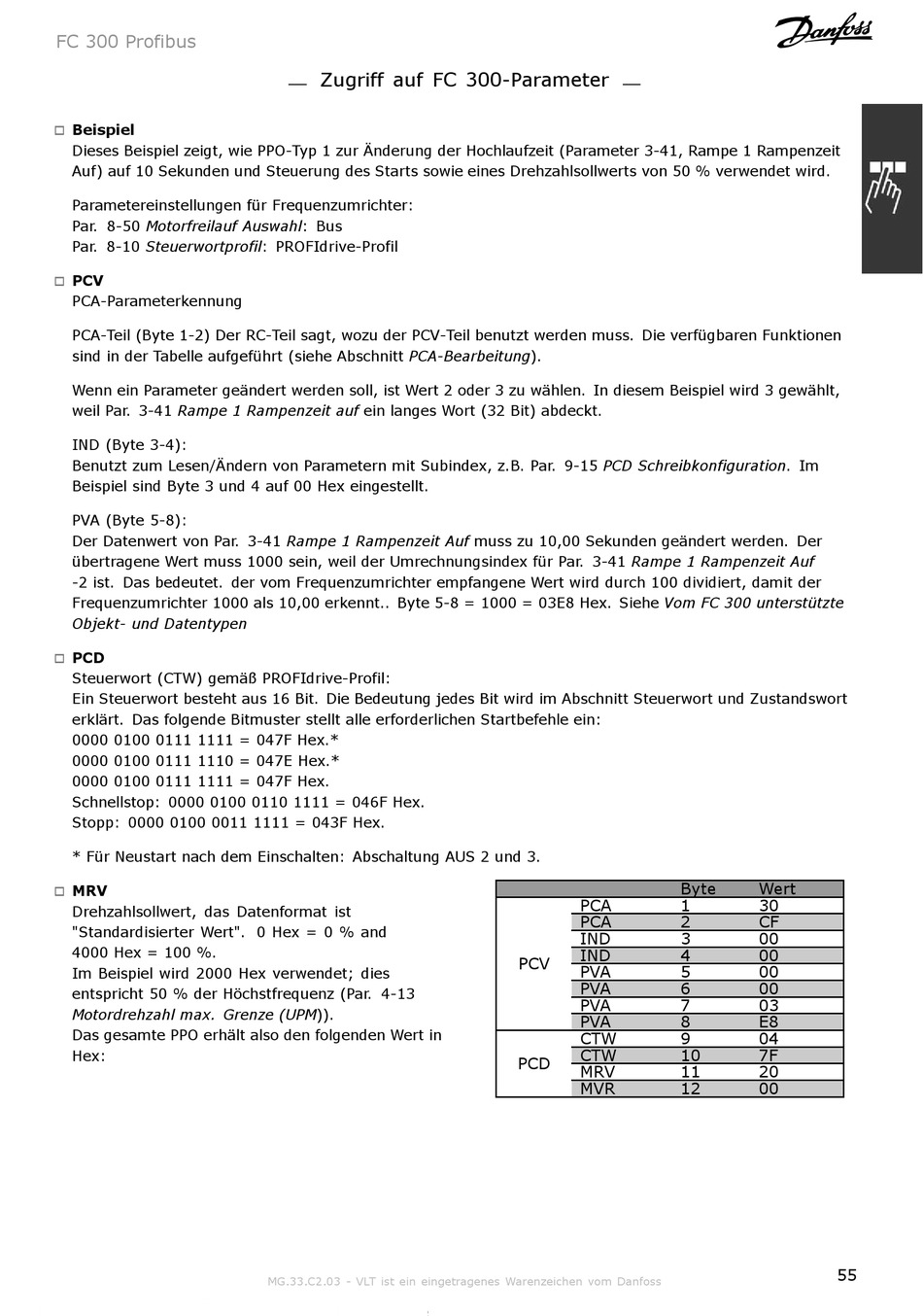

Danfoss FC 300 Handbuch Seite 55

FC 300 Profibus
Beispiel
!
Dieses Beispiel zeigt, wie PPO-Typ 1 zur Änderung der Hochlaufzeit (Parameter 3-41, Rampe 1 Rampenzeit
Auf) auf 10 Sekunden und Steuerung des Starts sowie eines Drehzahlsollwerts von 50 % verwendet wird.
Parametereinstellungen für Frequenzumrichter:
Par. 8-50 Motorfreilauf Auswahl: Bus
Par. 8-10 Steuerwortprofil: PROFIdrive-Profil
PCV
!
PCA-Parameterkennung
PCA-Teil (Byte 1-2) Der RC-Teil sagt, wozu der PCV-Teil benutzt werden muss. Die verfügbaren Funktionen
sind in der Tabelle aufgeführt (siehe Abschnitt PCA-Bearbeitung).
Wenn ein Parameter geändert werden soll, ist Wert 2 oder 3 zu wählen. In diesem Beispiel wird 3 gewählt,
weil Par. 3-41 Rampe 1 Rampenzeit auf ein langes Wort (32 Bit) abdeckt.
IND (Byte 3-4):
Benutzt zum Lesen/Ändern von Parametern mit Subindex, z.B. Par. 9-15 PCD Schreibkonfiguration. Im
Beispiel sind Byte 3 und 4 auf 00 Hex eingestellt.
PVA (Byte 5-8):
Der Datenwert von Par. 3-41 Rampe 1 Rampenzeit Auf muss zu 10,00 Sekunden geändert werden. Der
übertragene Wert muss 1000 sein, weil der Umrechnungsindex für Par. 3-41 Rampe 1 Rampenzeit Auf
-2 ist. Das bedeutet. der vom Frequenzumrichter empfangene Wert wird durch 100 dividiert, damit der
Frequenzumrichter 1000 als 10,00 erkennt.. Byte 5-8 = 1000 = 03E8 Hex. Siehe Vom FC 300 unterstützte
Objekt- und Datentypen
PCD
!
Steuerwort (CTW) gemäß PROFIdrive-Profil:
Ein Steuerwort besteht aus 16 Bit. Die Bedeutung jedes Bit wird im Abschnitt Steuerwort und Zustandswort
erklärt. Das folgende Bitmuster stellt alle erforderlichen Startbefehle ein:
0000 0100 0111 1111 = 047F Hex.*
0000 0100 0111 1110 = 047E Hex.*
0000 0100 0111 1111 = 047F Hex.
Schnellstop: 0000 0100 0110 1111 = 046F Hex.
Stopp: 0000 0100 0011 1111 = 043F Hex.
* Für Neustart nach dem Einschalten: Abschaltung AUS 2 und 3.
MRV
!
Drehzahlsollwert, das Datenformat ist
"Standardisierter Wert". 0 Hex = 0 % and
4000 Hex = 100 %.
Im Beispiel wird 2000 Hex verwendet; dies
entspricht 50 % der Höchstfrequenz (Par. 4-13
Motordrehzahl max. Grenze (UPM)).
Das gesamte PPO erhält also den folgenden Wert in
Hex:
Zugriff auf FC 300-Parameter
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Byte
PCA 1
PCA 2
IND 3
IND 4
PCV
PVA 5
PVA 6
PVA 7
PVA 8
CTW 9
CTW 10
PCD
MRV 11
MVR 12
Wert
30
CF
00
00
00
00
03
E8
04
7F
20
00
