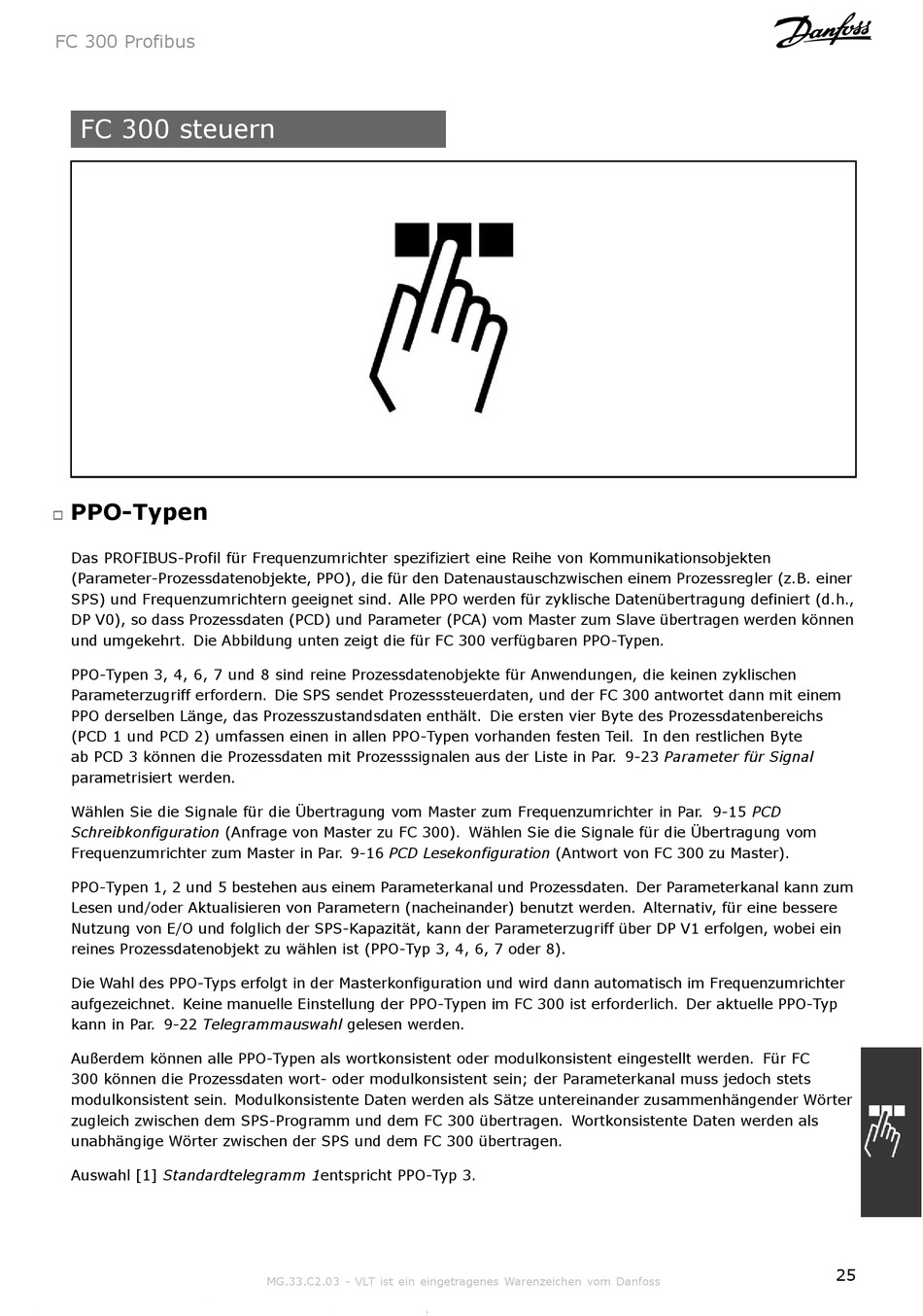

FC 300 Profibus

FC 300 steuern

PPO-Typen

!
Das PROFIBUS-Profil für Frequenzumrichter spezifiziert eine Reihe von Kommunikationsobjekten
(Parameter-Prozessdatenobjekte, PPO), die für den Datenaustauschzwischen einem Prozessregler (z.B. einer
SPS) und Frequenzumrichtern geeignet sind. Alle PPO werden für zyklische Datenübertragung definiert (d.h.,
DP V0), so dass Prozessdaten (PCD) und Parameter (PCA) vom Master zum Slave übertragen werden können
und umgekehrt. Die Abbildung unten zeigt die für FC 300 verfügbaren PPO-Typen.
PPO-Typen 3, 4, 6, 7 und 8 sind reine Prozessdatenobjekte für Anwendungen, die keinen zyklischen
Parameterzugriff erfordern. Die SPS sendet Prozesssteuerdaten, und der FC 300 antwortet dann mit einem
PPO derselben Länge, das Prozesszustandsdaten enthält. Die ersten vier Byte des Prozessdatenbereichs
(PCD 1 und PCD 2) umfassen einen in allen PPO-Typen vorhanden festen Teil. In den restlichen Byte
ab PCD 3 können die Prozessdaten mit Prozesssignalen aus der Liste in Par. 9-23 Parameter für Signal
parametrisiert werden.
Wählen Sie die Signale für die Übertragung vom Master zum Frequenzumrichter in Par. 9-15 PCD
Schreibkonfiguration (Anfrage von Master zu FC 300). Wählen Sie die Signale für die Übertragung vom
Frequenzumrichter zum Master in Par. 9-16 PCD Lesekonfiguration (Antwort von FC 300 zu Master).
PPO-Typen 1, 2 und 5 bestehen aus einem Parameterkanal und Prozessdaten. Der Parameterkanal kann zum
Lesen und/oder Aktualisieren von Parametern (nacheinander) benutzt werden. Alternativ, für eine bessere
Nutzung von E/O und folglich der SPS-Kapazität, kann der Parameterzugriff über DP V1 erfolgen, wobei ein
reines Prozessdatenobjekt zu wählen ist (PPO-Typ 3, 4, 6, 7 oder 8).
Die Wahl des PPO-Typs erfolgt in der Masterkonfiguration und wird dann automatisch im Frequenzumrichter
aufgezeichnet. Keine manuelle Einstellung der PPO-Typen im FC 300 ist erforderlich. Der aktuelle PPO-Typ
kann in Par. 9-22 Telegrammauswahl gelesen werden.
Außerdem können alle PPO-Typen als wortkonsistent oder modulkonsistent eingestellt werden. Für FC
300 können die Prozessdaten wort- oder modulkonsistent sein; der Parameterkanal muss jedoch stets
modulkonsistent sein. Modulkonsistente Daten werden als Sätze untereinander zusammenhängender Wörter
zugleich zwischen dem SPS-Programm und dem FC 300 übertragen. Wortkonsistente Daten werden als
unabhängige Wörter zwischen der SPS und dem FC 300 übertragen.
Auswahl [1] Standardtelegramm 1entspricht PPO-Typ 3.
