FC 300 Profibus

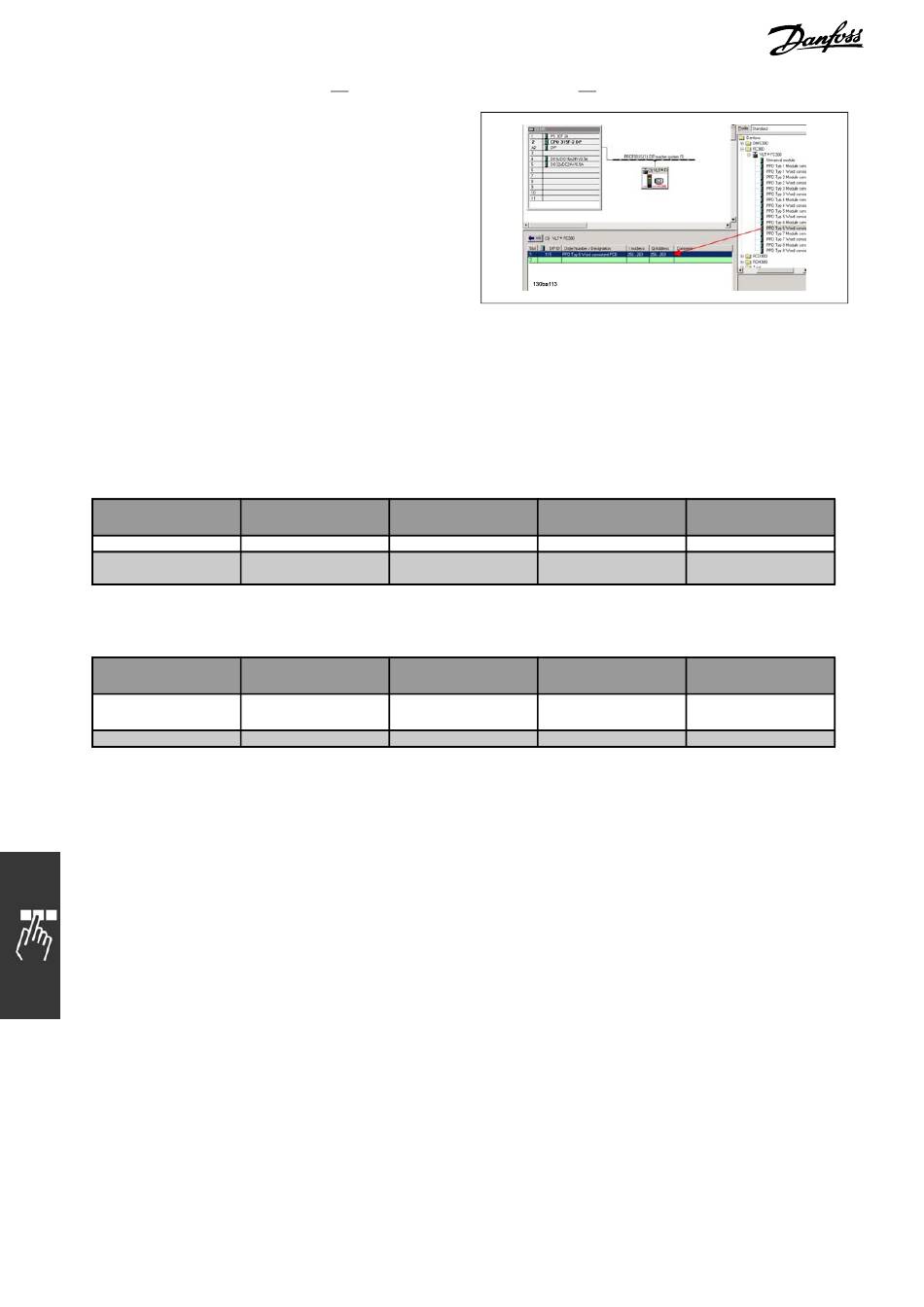

Danach werden die peripheren Ein- und
Ausgangsdaten eingestellt. Daten, die im
peripheren Bereich eingestellt sind, werden zyklisch
über PPO-Typen übertragen. Im Beispiel unten
wird ein PPO-Typ 6 W per Drag-and-Drop im ersten
Einschub abgelegt.
Nähere Informationen im PPO-Typ-Abschnitt in FC
300 steuern.
Das Konfigurations-Tool vergibt automatisch Adressen im peripheren Adressbereich. In diesem Beispiel haben
Eingangs- und Ausgangsbereich folgende Konfiguration:
PPO-Typ 6:
PCD lesen (VLT zu SPS)
PCD-
Wortnummer
Eingangsadresse
Parametersatz
PCD schreiben (SPS zu VLT)
PCD-
Wortnummer
Aus-
gangsadresse
Parametersatz
In PCDs 3 und 4 ist es möglich, Prozesssignale zuzuweisen. Ein Beispiel hierfür finden Sie im Kapitel
Anwendungsbeispiele.
Laden Sie die Konfigurationsdatei zur SPS herunter. Das PROFIBUS-System muss in der Lage sein, online zu
gehen, und beginnt, Daten auszutauschen, wenn die SBS im Ausführungsmodus ist.
22
System konfigurieren
1
256-257 258-259
STW
1
256-257 258-259
CTW
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
2 3
260-261
MAV Par. 9-16.2
2 3
260-261
MRV Par. 9-15.2
4
262-263
Par. 9-16.3
4
262-263
Par. 9-15.3
