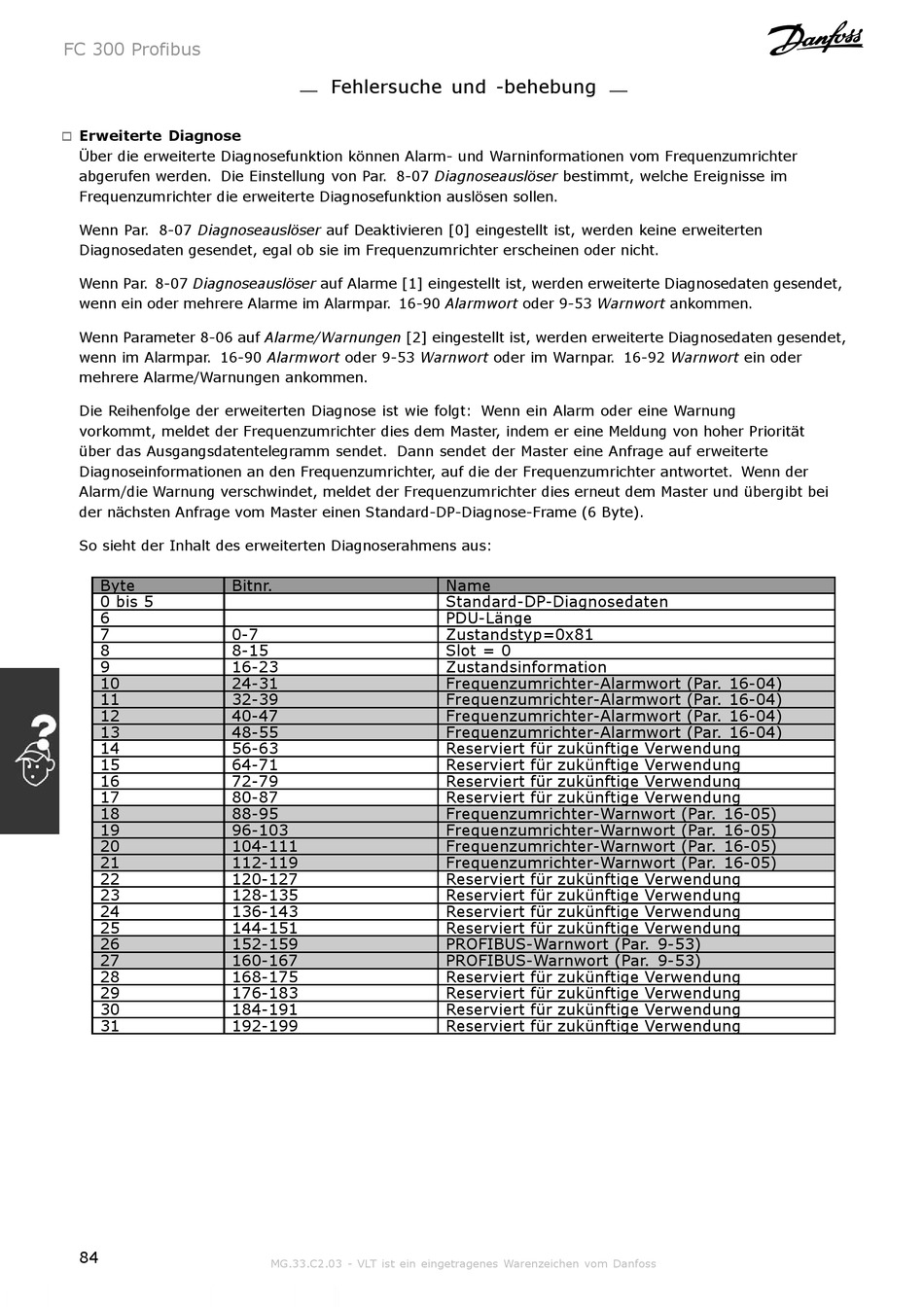

Erweiterte Diagnose

!
Über die erweiterte Diagnosefunktion können Alarm- und Warninformationen vom Frequenzumrichter
abgerufen werden. Die Einstellung von Par. 8-07 Diagnoseauslöser bestimmt, welche Ereignisse im
Frequenzumrichter die erweiterte Diagnosefunktion auslösen sollen.
Wenn Par. 8-07 Diagnoseauslöser auf Deaktivieren [0] eingestellt ist, werden keine erweiterten
Diagnosedaten gesendet, egal ob sie im Frequenzumrichter erscheinen oder nicht.
Wenn Par. 8-07 Diagnoseauslöser auf Alarme [1] eingestellt ist, werden erweiterte Diagnosedaten gesendet,
wenn ein oder mehrere Alarme im Alarmpar. 16-90 Alarmwort oder 9-53 Warnwort ankommen.
Wenn Parameter 8-06 auf Alarme/Warnungen [2] eingestellt ist, werden erweiterte Diagnosedaten gesendet,
wenn im Alarmpar. 16-90 Alarmwort oder 9-53 Warnwort oder im Warnpar. 16-92 Warnwort ein oder
mehrere Alarme/Warnungen ankommen.
Die Reihenfolge der erweiterten Diagnose ist wie folgt: Wenn ein Alarm oder eine Warnung
vorkommt, meldet der Frequenzumrichter dies dem Master, indem er eine Meldung von hoher Priorität
über das Ausgangsdatentelegramm sendet. Dann sendet der Master eine Anfrage auf erweiterte
Diagnoseinformationen an den Frequenzumrichter, auf die der Frequenzumrichter antwortet. Wenn der
Alarm/die Warnung verschwindet, meldet der Frequenzumrichter dies erneut dem Master und übergibt bei
der nächsten Anfrage vom Master einen Standard-DP-Diagnose-Frame (6 Byte).
So sieht der Inhalt des erweiterten Diagnoserahmens aus:
Byte Bitnr.
0 bis 5
6
7 0-7
8 8-15
9 16-23
10 24-31
11 32-39
12 40-47
13 48-55
14 56-63
15 64-71
16 72-79
17 80-87
18 88-95
19 96-103
20 104-111
21 112-119
22 120-127
23 128-135
24 136-143
25 144-151
26 152-159
27 160-167
28 168-175
29 176-183
30 184-191
31 192-199
84
Fehlersuche und -behebung
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Name
Standard-DP-Diagnosedaten
PDU-Länge
Zustandstyp=0x81
Slot = 0
Zustandsinformation
Frequenzumrichter-Alarmwort (Par. 16-04)
Frequenzumrichter-Alarmwort (Par. 16-04)
Frequenzumrichter-Alarmwort (Par. 16-04)
Frequenzumrichter-Alarmwort (Par. 16-04)
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Frequenzumrichter-Warnwort (Par. 16-05)
Frequenzumrichter-Warnwort (Par. 16-05)
Frequenzumrichter-Warnwort (Par. 16-05)
Frequenzumrichter-Warnwort (Par. 16-05)
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
PROFIBUS-Warnwort (Par. 9-53)
PROFIBUS-Warnwort (Par. 9-53)
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
Reserviert für zukünftige Verwendung
