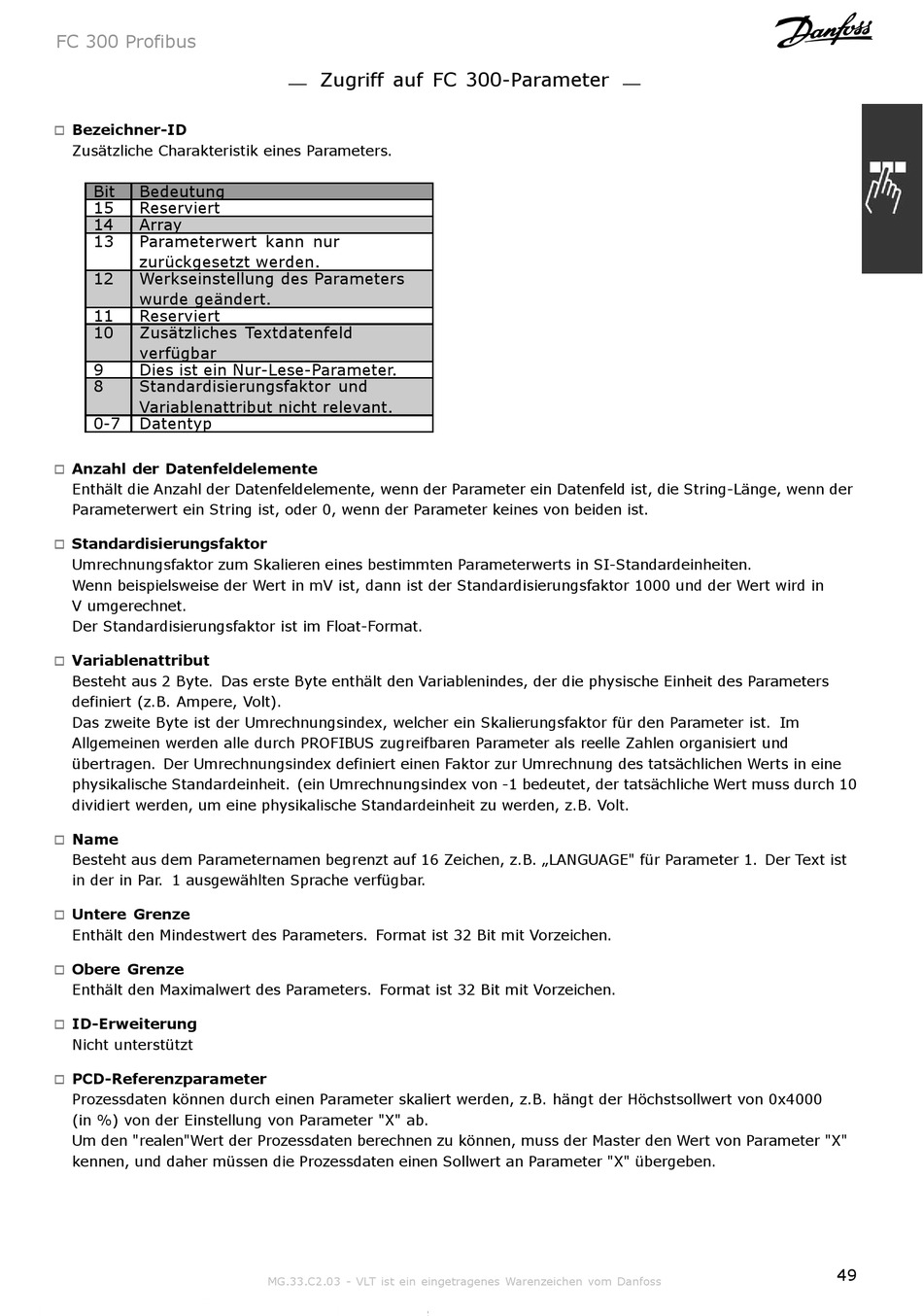

Danfoss FC 300 Handbuch Seite 49

FC 300 Profibus
Bezeichner-ID
!
Zusätzliche Charakteristik eines Parameters.
Bit Bedeutung
15 Reserviert
14 Array
13 Parameterwert kann nur
zurückgesetzt werden.
12 Werkseinstellung des Parameters
wurde geändert.
11 Reserviert
10 Zusätzliches Textdatenfeld
verfügbar
9 Dies ist ein Nur-Lese-Parameter.
8 Standardisierungsfaktor und
Variablenattribut nicht relevant.
0-7 Datentyp
Anzahl der Datenfeldelemente
!
Enthält die Anzahl der Datenfeldelemente, wenn der Parameter ein Datenfeld ist, die String-Länge, wenn der
Parameterwert ein String ist, oder 0, wenn der Parameter keines von beiden ist.
Standardisierungsfaktor
!
Umrechnungsfaktor zum Skalieren eines bestimmten Parameterwerts in SI-Standardeinheiten.
Wenn beispielsweise der Wert in mV ist, dann ist der Standardisierungsfaktor 1000 und der Wert wird in
V umgerechnet.
Der Standardisierungsfaktor ist im Float-Format.
Variablenattribut
!
Besteht aus 2 Byte. Das erste Byte enthält den Variablenindes, der die physische Einheit des Parameters
definiert (z.B. Ampere, Volt).
Das zweite Byte ist der Umrechnungsindex, welcher ein Skalierungsfaktor für den Parameter ist. Im
Allgemeinen werden alle durch PROFIBUS zugreifbaren Parameter als reelle Zahlen organisiert und
übertragen. Der Umrechnungsindex definiert einen Faktor zur Umrechnung des tatsächlichen Werts in eine
physikalische Standardeinheit. (ein Umrechnungsindex von -1 bedeutet, der tatsächliche Wert muss durch 10
dividiert werden, um eine physikalische Standardeinheit zu werden, z.B. Volt.
Name
!
Besteht aus dem Parameternamen begrenzt auf 16 Zeichen, z.B. „LANGUAGE" für Parameter 1. Der Text ist
in der in Par. 1 ausgewählten Sprache verfügbar.
Untere Grenze
!
Enthält den Mindestwert des Parameters. Format ist 32 Bit mit Vorzeichen.
Obere Grenze
!
Enthält den Maximalwert des Parameters. Format ist 32 Bit mit Vorzeichen.
ID-Erweiterung
!
Nicht unterstützt
PCD-Referenzparameter
!
Prozessdaten können durch einen Parameter skaliert werden, z.B. hängt der Höchstsollwert von 0x4000
(in %) von der Einstellung von Parameter "X" ab.
Um den "realen"Wert der Prozessdaten berechnen zu können, muss der Master den Wert von Parameter "X"
kennen, und daher müssen die Prozessdaten einen Sollwert an Parameter "X" übergeben.
Zugriff auf FC 300-Parameter
