FC 300 Profibus

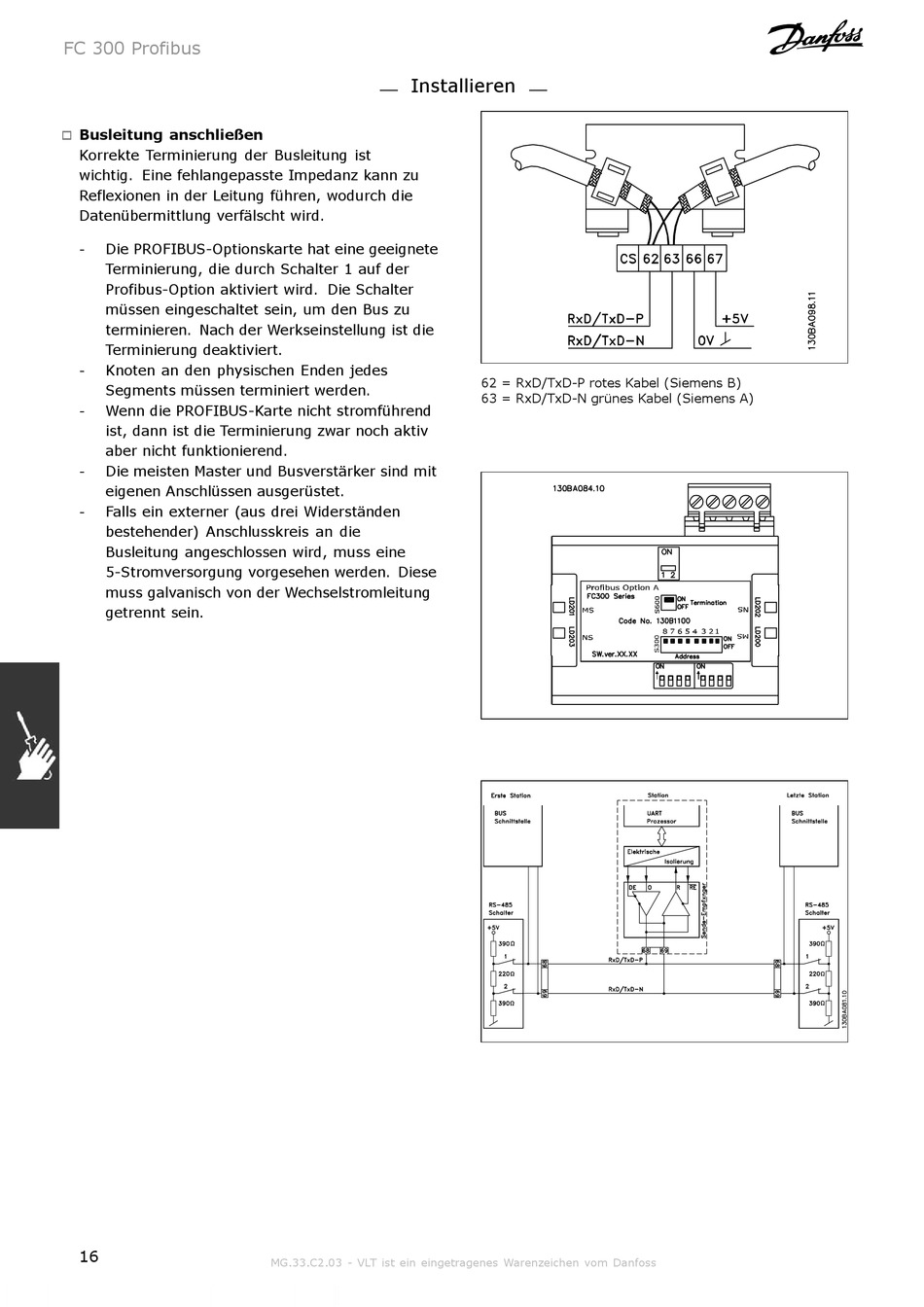

Busleitung anschließen
!
Korrekte Terminierung der Busleitung ist
wichtig. Eine fehlangepasste Impedanz kann zu
Reflexionen in der Leitung führen, wodurch die
Datenübermittlung verfälscht wird.
- Die PROFIBUS-Optionskarte hat eine geeignete
Terminierung, die durch Schalter 1 auf der
Profibus-Option aktiviert wird. Die Schalter
müssen eingeschaltet sein, um den Bus zu
terminieren. Nach der Werkseinstellung ist die
Terminierung deaktiviert.
Knoten an den physischen Enden jedes
-
Segments müssen terminiert werden.
Wenn die PROFIBUS-Karte nicht stromführend
-
ist, dann ist die Terminierung zwar noch aktiv
aber nicht funktionierend.
Die meisten Master und Busverstärker sind mit
-
eigenen Anschlüssen ausgerüstet.
- Falls ein externer (aus drei Widerständen
bestehender) Anschlusskreis an die
Busleitung angeschlossen wird, muss eine
5-Stromversorgung vorgesehen werden. Diese
muss galvanisch von der Wechselstromleitung
getrennt sein.
16
Installieren
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
62 = RxD/TxD-P rotes Kabel (Siemens B)
63 = RxD/TxD-N grünes Kabel (Siemens A)
