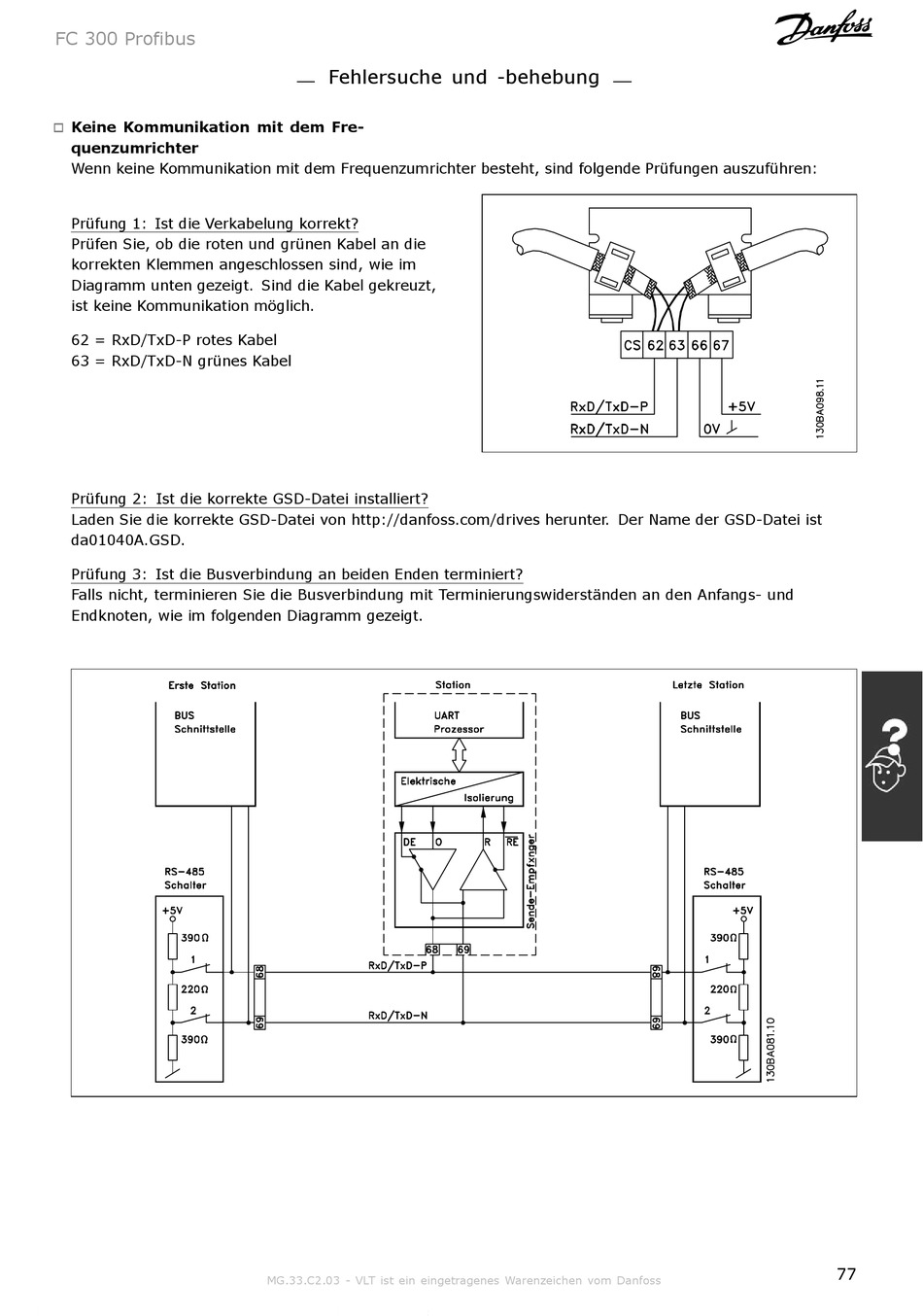

Fehlersuche und -behebung
Keine Kommunikation mit dem Fre-
!
quenzumrichter
Wenn keine Kommunikation mit dem Frequenzumrichter besteht, sind folgende Prüfungen auszuführen:
Prüfung 1: Ist die Verkabelung korrekt?
Prüfen Sie, ob die roten und grünen Kabel an die
korrekten Klemmen angeschlossen sind, wie im
Diagramm unten gezeigt. Sind die Kabel gekreuzt,
ist keine Kommunikation möglich.
62 = RxD/TxD-P rotes Kabel
63 = RxD/TxD-N grünes Kabel
Prüfung 2: Ist die korrekte GSD-Datei installiert?
Laden Sie die korrekte GSD-Datei von http://danfoss.com/drives herunter. Der Name der GSD-Datei ist
da01040A.GSD.
Prüfung 3: Ist die Busverbindung an beiden Enden terminiert?
Falls nicht, terminieren Sie die Busverbindung mit Terminierungswiderständen an den Anfangs- und
Endknoten, wie im folgenden Diagramm gezeigt.
77
