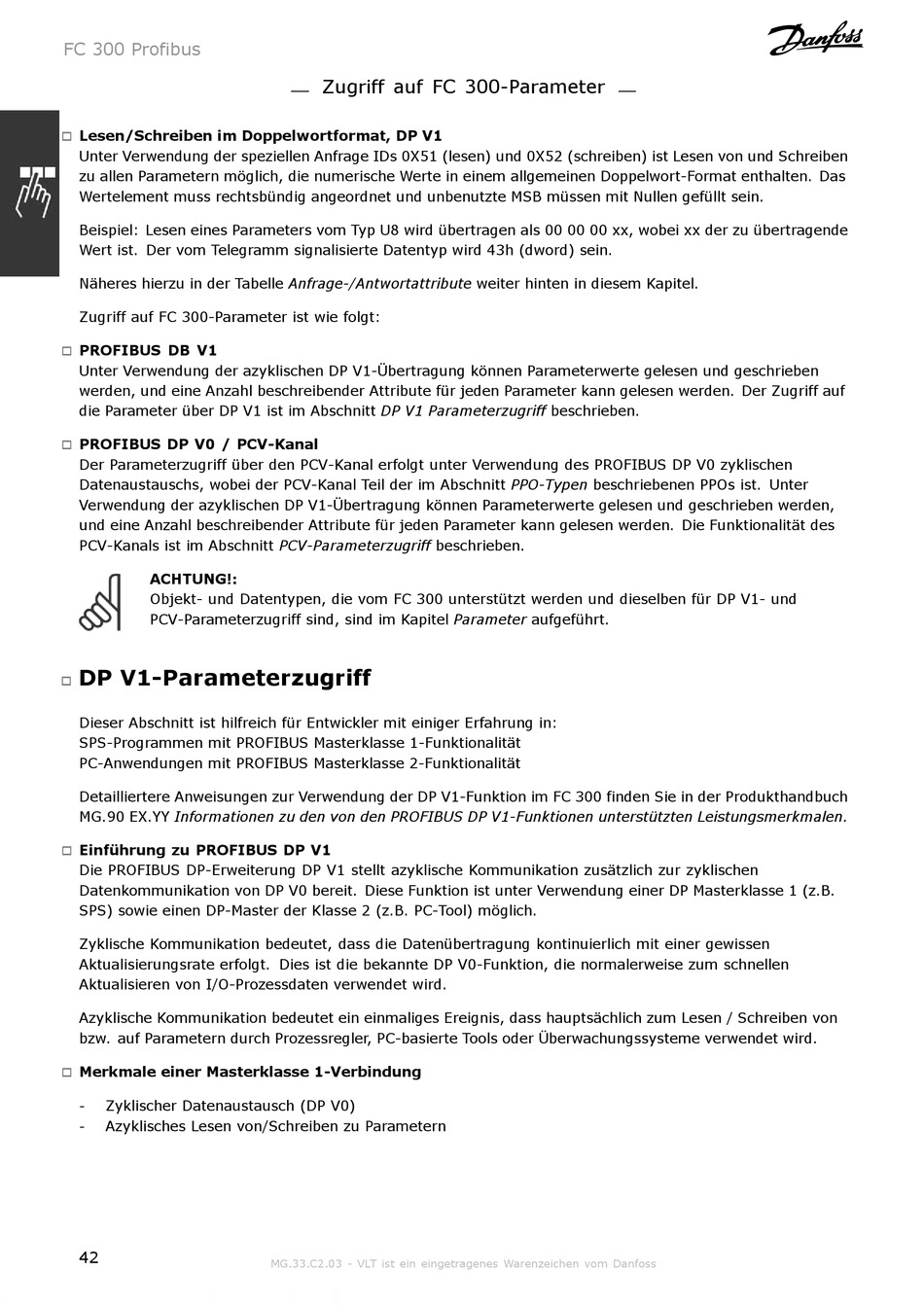

FC 300 Profibus
Lesen/Schreiben im Doppelwortformat, DP V1
!
Unter Verwendung der speziellen Anfrage IDs 0X51 (lesen) und 0X52 (schreiben) ist Lesen von und Schreiben
zu allen Parametern möglich, die numerische Werte in einem allgemeinen Doppelwort-Format enthalten. Das
Wertelement muss rechtsbündig angeordnet und unbenutzte MSB müssen mit Nullen gefüllt sein.
Beispiel: Lesen eines Parameters vom Typ U8 wird übertragen als 00 00 00 xx, wobei xx der zu übertragende
Wert ist. Der vom Telegramm signalisierte Datentyp wird 43h (dword) sein.
Näheres hierzu in der Tabelle Anfrage-/Antwortattribute weiter hinten in diesem Kapitel.
Zugriff auf FC 300-Parameter ist wie folgt:
PROFIBUS DB V1
!
Unter Verwendung der azyklischen DP V1-Übertragung können Parameterwerte gelesen und geschrieben
werden, und eine Anzahl beschreibender Attribute für jeden Parameter kann gelesen werden. Der Zugriff auf
die Parameter über DP V1 ist im Abschnitt DP V1 Parameterzugriff beschrieben.
PROFIBUS DP V0 / PCV-Kanal
!
Der Parameterzugriff über den PCV-Kanal erfolgt unter Verwendung des PROFIBUS DP V0 zyklischen
Datenaustauschs, wobei der PCV-Kanal Teil der im Abschnitt PPO-Typen beschriebenen PPOs ist. Unter
Verwendung der azyklischen DP V1-Übertragung können Parameterwerte gelesen und geschrieben werden,
und eine Anzahl beschreibender Attribute für jeden Parameter kann gelesen werden. Die Funktionalität des
PCV-Kanals ist im Abschnitt PCV-Parameterzugriff beschrieben.
ACHTUNG!:
Objekt- und Datentypen, die vom FC 300 unterstützt werden und dieselben für DP V1- und
PCV-Parameterzugriff sind, sind im Kapitel Parameter aufgeführt.

DP V1-Parameterzugriff

!
Dieser Abschnitt ist hilfreich für Entwickler mit einiger Erfahrung in:
SPS-Programmen mit PROFIBUS Masterklasse 1-Funktionalität
PC-Anwendungen mit PROFIBUS Masterklasse 2-Funktionalität
Detailliertere Anweisungen zur Verwendung der DP V1-Funktion im FC 300 finden Sie in der Produkthandbuch
MG.90 EX.YY Informationen zu den von den PROFIBUS DP V1-Funktionen unterstützten Leistungsmerkmalen.
Einführung zu PROFIBUS DP V1
!
Die PROFIBUS DP-Erweiterung DP V1 stellt azyklische Kommunikation zusätzlich zur zyklischen
Datenkommunikation von DP V0 bereit. Diese Funktion ist unter Verwendung einer DP Masterklasse 1 (z.B.
SPS) sowie einen DP-Master der Klasse 2 (z.B. PC-Tool) möglich.
Zyklische Kommunikation bedeutet, dass die Datenübertragung kontinuierlich mit einer gewissen
Aktualisierungsrate erfolgt. Dies ist die bekannte DP V0-Funktion, die normalerweise zum schnellen
Aktualisieren von I/O-Prozessdaten verwendet wird.
Azyklische Kommunikation bedeutet ein einmaliges Ereignis, dass hauptsächlich zum Lesen / Schreiben von
bzw. auf Parametern durch Prozessregler, PC-basierte Tools oder Überwachungssysteme verwendet wird.
Merkmale einer Masterklasse 1-Verbindung
!
Zyklischer Datenaustausch (DP V0)
-
Azyklisches Lesen von/Schreiben zu Parametern
-
42
Zugriff auf FC 300-Parameter
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
