FC 300 Profibus

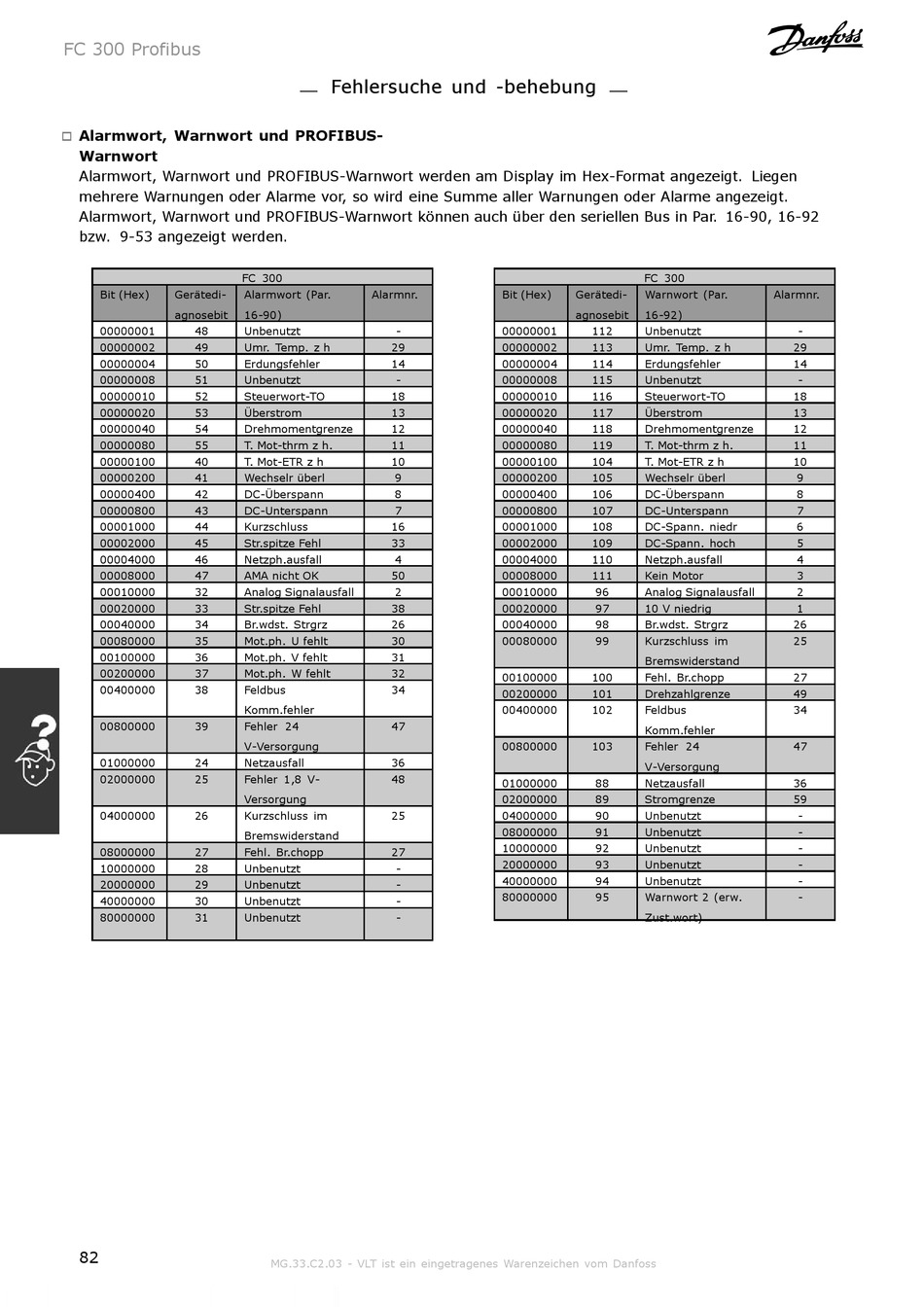

Alarmwort, Warnwort und PROFIBUS-
!
Warnwort
Alarmwort, Warnwort und PROFIBUS-Warnwort werden am Display im Hex-Format angezeigt. Liegen
mehrere Warnungen oder Alarme vor, so wird eine Summe aller Warnungen oder Alarme angezeigt.
Alarmwort, Warnwort und PROFIBUS-Warnwort können auch über den seriellen Bus in Par. 16-90, 16-92
bzw. 9-53 angezeigt werden.
Bit (Hex) Gerätedi-
agnosebit
00000001 48
00000002 49
00000004 50
00000008 51
00000010 52
00000020 53
00000040 54
00000080 55
00000100 40
00000200 41
00000400 42
00000800 43
00001000 44
00002000 45
00004000 46
00008000 47
00010000 32
00020000 33
00040000 34
00080000 35
00100000 36
00200000 37
00400000 38
00800000 39
01000000 24
02000000 25
04000000 26
08000000 27
10000000 28
20000000 29
40000000 30
80000000 31
82
Fehlersuche und -behebung
FC 300
Alarmwort (Par. Alarmnr.
16-90)
Unbenutzt -
Umr. Temp. z h 29
Erdungsfehler 14
Unbenutzt -
Steuerwort-TO 18
Überstrom 13
Drehmomentgrenze 12
T. Mot-thrm z h. 11
T. Mot-ETR z h 10
Wechselr überl 9
DC-Überspann 8
DC-Unterspann 7
Kurzschluss 16
Str.spitze Fehl 33
Netzph.ausfall 4
AMA nicht OK 50
Analog Signalausfall 2
Str.spitze Fehl 38
Br.wdst. Strgrz 26
Mot.ph. U fehlt 30
Mot.ph. V fehlt 31
Mot.ph. W fehlt 32
Feldbus 34
Komm.fehler
Fehler 24 47
V-Versorgung
Netzausfall 36
Fehler 1,8 V- 48
Versorgung
Kurzschluss im 25
Bremswiderstand
Fehl. Br.chopp 27
Unbenutzt -
Unbenutzt -
Unbenutzt -
Unbenutzt -
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
FC 300
Bit (Hex) Gerätedi- Warnwort (Par.
agnosebit 16-92)
00000001 112 Unbenutzt
00000002 113 Umr. Temp. z h
00000004 114 Erdungsfehler
00000008 115 Unbenutzt
00000010 116 Steuerwort-TO
00000020 117 Überstrom
00000040 118 Drehmomentgrenze
00000080 119 T. Mot-thrm z h.
00000100 104 T. Mot-ETR z h
00000200 105 Wechselr überl
00000400 106 DC-Überspann
00000800 107 DC-Unterspann
00001000 108 DC-Spann. niedr
00002000 109 DC-Spann. hoch
00004000 110 Netzph.ausfall
00008000 111 Kein Motor
00010000 96 Analog Signalausfall
00020000 97 10 V niedrig
00040000 98 Br.wdst. Strgrz
00080000 99 Kurzschluss im
Bremswiderstand
00100000 100 Fehl. Br.chopp
00200000 101 Drehzahlgrenze
00400000 102 Feldbus
Komm.fehler
00800000 103 Fehler 24
V-Versorgung
01000000 88 Netzausfall
02000000 89 Stromgrenze
04000000 90 Unbenutzt
08000000 91 Unbenutzt
10000000 92 Unbenutzt
20000000 93 Unbenutzt
40000000 94 Unbenutzt
80000000 95 Warnwort 2 (erw.
Zust.wort)
Alarmnr.
-
29
14
-
18
13
12
11
10
9
8
7
6
5
4
3
2
1
26
25
27
49
34
47
36
59
-
-
-
-
-
-
