FC 300 Profibus
FC 300 steuern

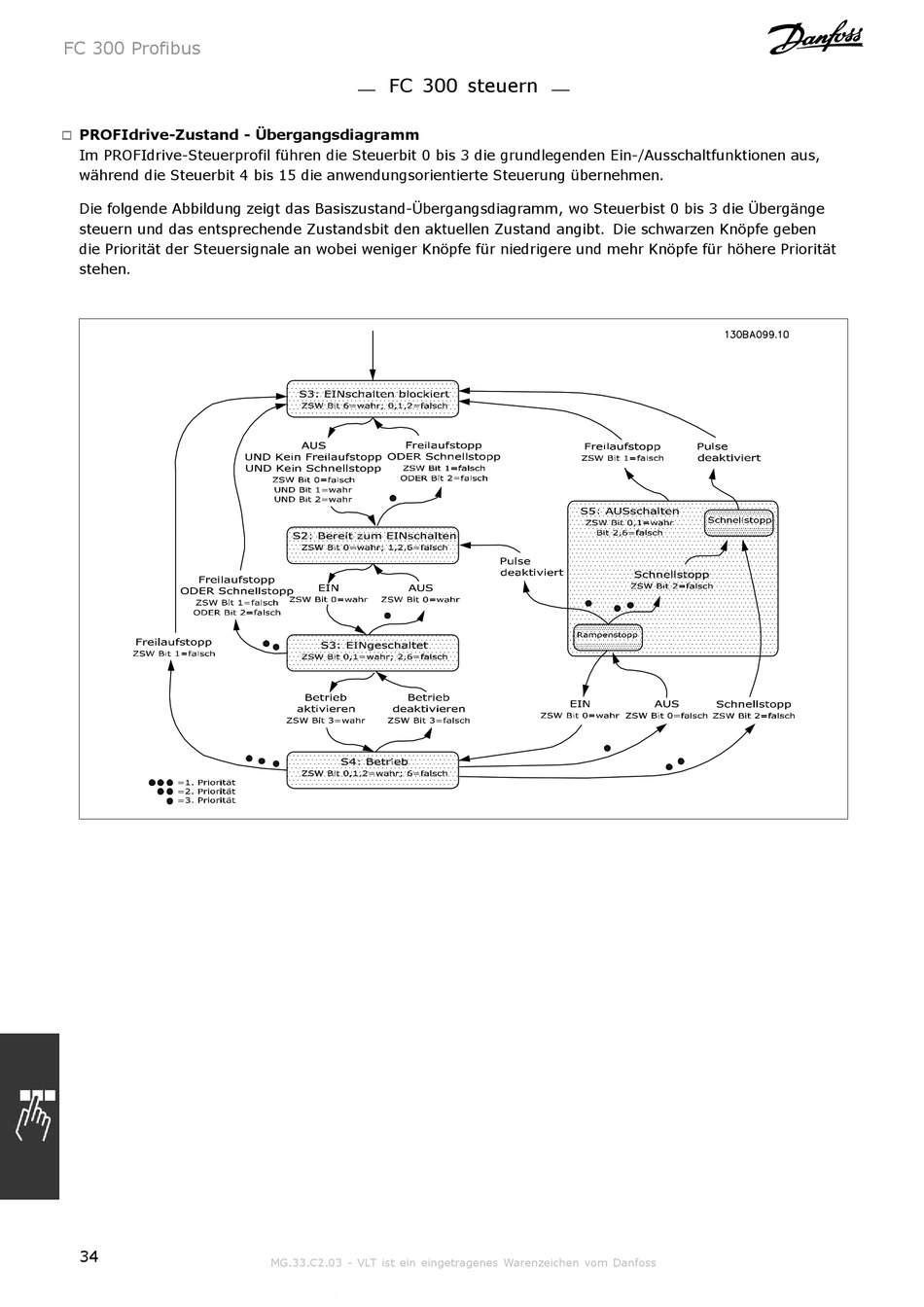

PROFIdrive-Zustand - Übergangsdiagramm
!
Im PROFIdrive-Steuerprofil führen die Steuerbit 0 bis 3 die grundlegenden Ein-/Ausschaltfunktionen aus,
während die Steuerbit 4 bis 15 die anwendungsorientierte Steuerung übernehmen.
Die folgende Abbildung zeigt das Basiszustand-Übergangsdiagramm, wo Steuerbist 0 bis 3 die Übergänge
steuern und das entsprechende Zustandsbit den aktuellen Zustand angibt. Die schwarzen Knöpfe geben
die Priorität der Steuersignale an wobei weniger Knöpfe für niedrigere und mehr Knöpfe für höhere Priorität
stehen.
