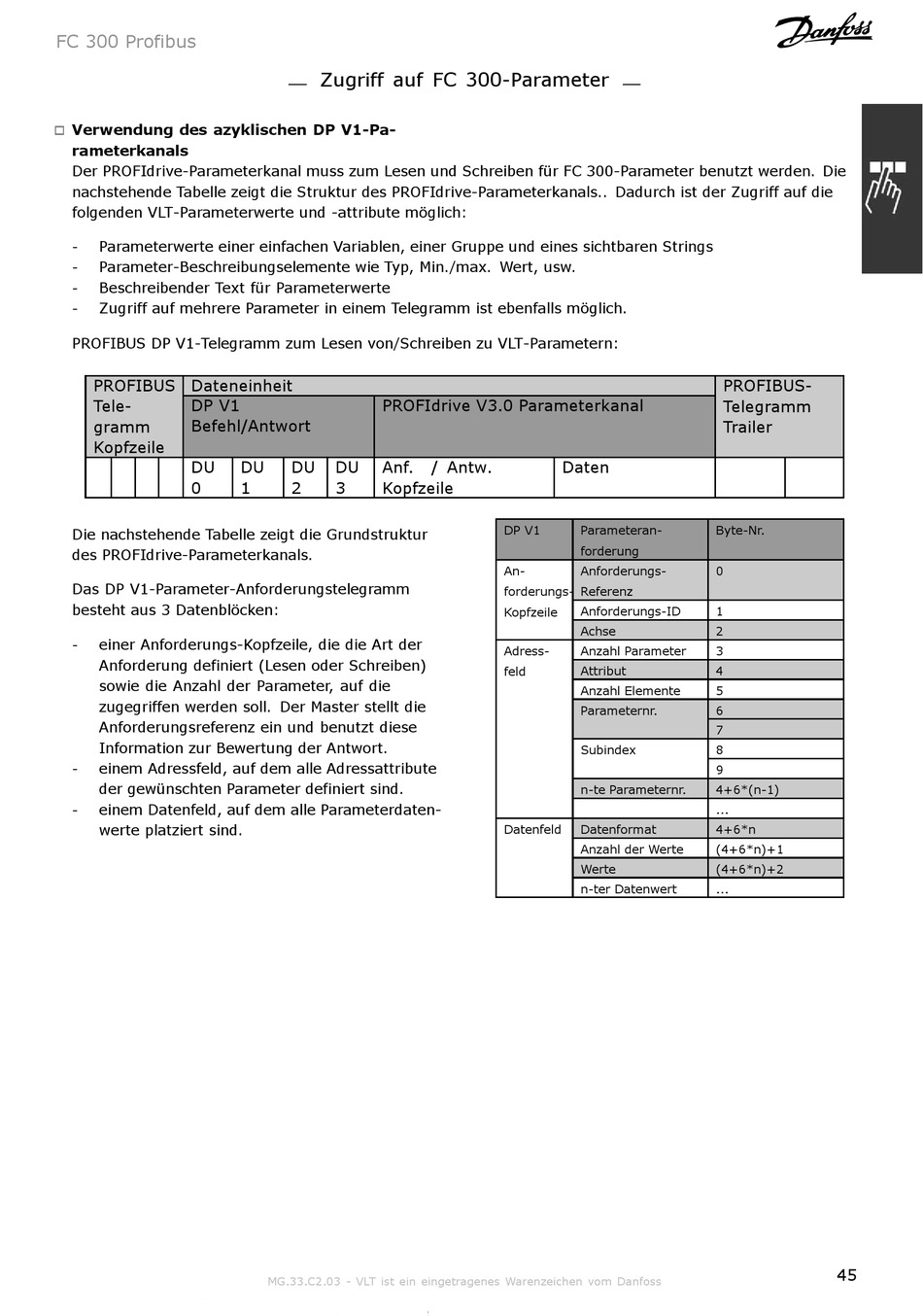

Danfoss FC 300 Handbuch Seite 45

FC 300 Profibus
Verwendung des azyklischen DP V1-Pa-
!
rameterkanals
Der PROFIdrive-Parameterkanal muss zum Lesen und Schreiben für FC 300-Parameter benutzt werden. Die
nachstehende Tabelle zeigt die Struktur des PROFIdrive-Parameterkanals.. Dadurch ist der Zugriff auf die
folgenden VLT-Parameterwerte und -attribute möglich:
- Parameterwerte einer einfachen Variablen, einer Gruppe und eines sichtbaren Strings
Parameter-Beschreibungselemente wie Typ, Min./max. Wert, usw.
-
Beschreibender Text für Parameterwerte
-
Zugriff auf mehrere Parameter in einem Telegramm ist ebenfalls möglich.
-
PROFIBUS DP V1-Telegramm zum Lesen von/Schreiben zu VLT-Parametern:
PROFIBUS Dateneinheit
DP V1
Tele-
Befehl/Antwort
gramm
Kopfzeile
DU
0
Die nachstehende Tabelle zeigt die Grundstruktur
des PROFIdrive-Parameterkanals.
Das DP V1-Parameter-Anforderungstelegramm
besteht aus 3 Datenblöcken:
einer Anforderungs-Kopfzeile, die die Art der
-
Anforderung definiert (Lesen oder Schreiben)
sowie die Anzahl der Parameter, auf die
zugegriffen werden soll. Der Master stellt die
Anforderungsreferenz ein und benutzt diese
Information zur Bewertung der Antwort.
einem Adressfeld, auf dem alle Adressattribute
-
der gewünschten Parameter definiert sind.
einem Datenfeld, auf dem alle Parameterdaten-
-
werte platziert sind.
Zugriff auf FC 300-Parameter
PROFIdrive V3.0 Parameterkanal
DU DU DU Anf.
1 2 3 Kopfzeile
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
/ Antw. Daten
DP V1 Parameteran-
forderung
An- Anforderungs-
forderungs- Referenz
Anforderungs-ID
Kopfzeile
Achse
Adress- Anzahl Parameter
Attribut
feld
Anzahl Elemente
Parameternr.
Subindex
n-te Parameternr.
Datenfeld Datenformat
Anzahl der Werte
Werte
n-ter Datenwert
PROFIBUS-
Telegramm
Trailer
Byte-Nr.
0
1
2
3
4
5
6
7
8
9
4+6*(n-1)
...
4+6*n
(4+6*n)+1
(4+6*n)+2
...
