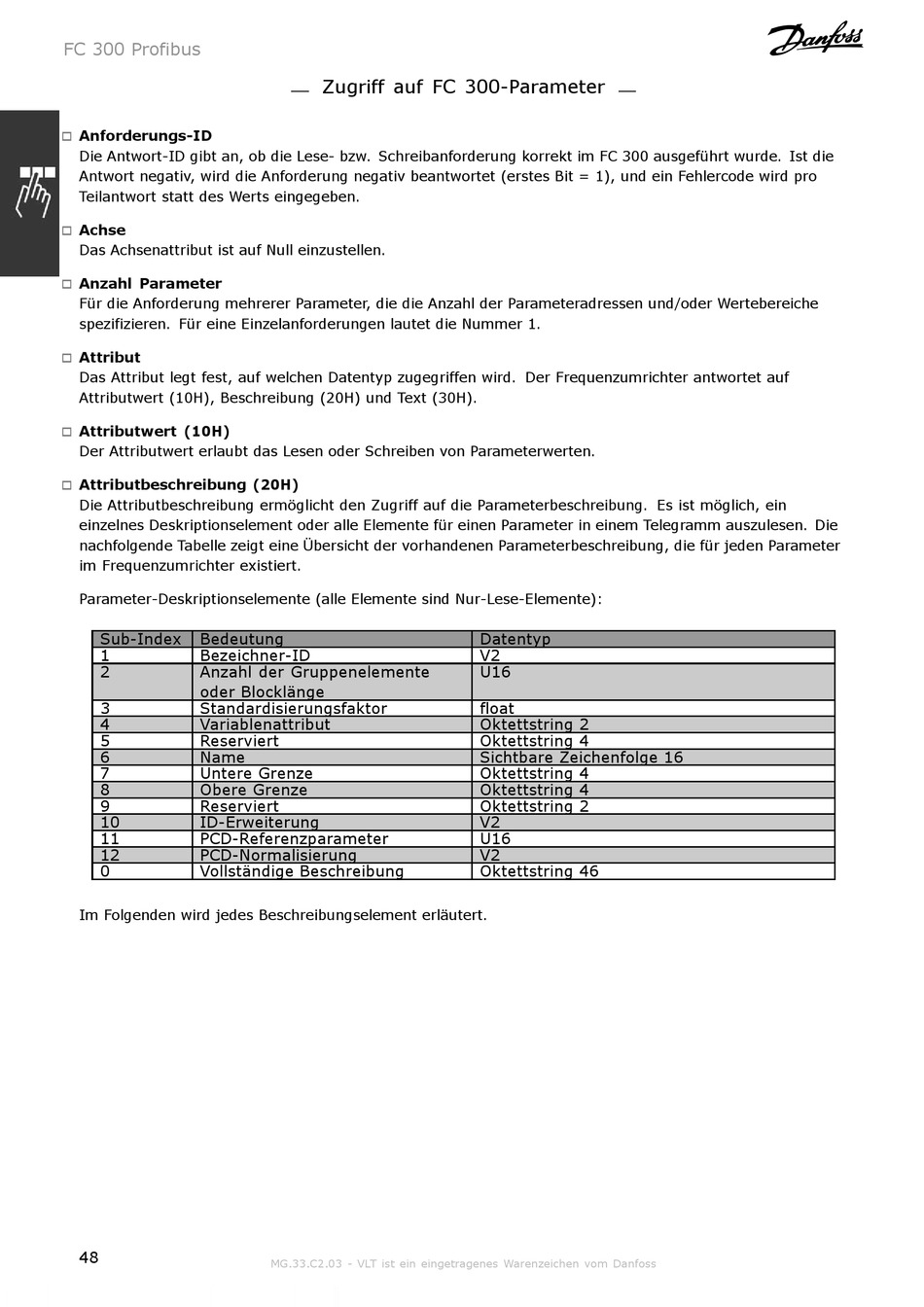

Danfoss FC 300 Handbuch Seite 48

FC 300 Profibus
Anforderungs-ID
!
Die Antwort-ID gibt an, ob die Lese- bzw. Schreibanforderung korrekt im FC 300 ausgeführt wurde. Ist die
Antwort negativ, wird die Anforderung negativ beantwortet (erstes Bit = 1), und ein Fehlercode wird pro
Teilantwort statt des Werts eingegeben.
Achse
!
Das Achsenattribut ist auf Null einzustellen.
Anzahl Parameter
!
Für die Anforderung mehrerer Parameter, die die Anzahl der Parameteradressen und/oder Wertebereiche
spezifizieren. Für eine Einzelanforderungen lautet die Nummer 1.
Attribut
!
Das Attribut legt fest, auf welchen Datentyp zugegriffen wird. Der Frequenzumrichter antwortet auf
Attributwert (10H), Beschreibung (20H) und Text (30H).
Attributwert (10H)
!
Der Attributwert erlaubt das Lesen oder Schreiben von Parameterwerten.
Attributbeschreibung (20H)
!
Die Attributbeschreibung ermöglicht den Zugriff auf die Parameterbeschreibung. Es ist möglich, ein
einzelnes Deskriptionselement oder alle Elemente für einen Parameter in einem Telegramm auszulesen. Die
nachfolgende Tabelle zeigt eine Übersicht der vorhandenen Parameterbeschreibung, die für jeden Parameter
im Frequenzumrichter existiert.
Parameter-Deskriptionselemente (alle Elemente sind Nur-Lese-Elemente):
Sub-Index Bedeutung
1 Bezeichner-ID
2 Anzahl der Gruppenelemente
oder Blocklänge
3 Standardisierungsfaktor
4 Variablenattribut
5 Reserviert
6 Name
7 Untere Grenze
8 Obere Grenze
9 Reserviert
10 ID-Erweiterung
11 PCD-Referenzparameter
12 PCD-Normalisierung
0 Vollständige Beschreibung
Im Folgenden wird jedes Beschreibungselement erläutert.
48
Zugriff auf FC 300-Parameter
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Datentyp
V2
U16
float
Oktettstring 2
Oktettstring 4
Sichtbare Zeichenfolge 16
Oktettstring 4
Oktettstring 4
Oktettstring 2
V2
U16
V2
Oktettstring 46
