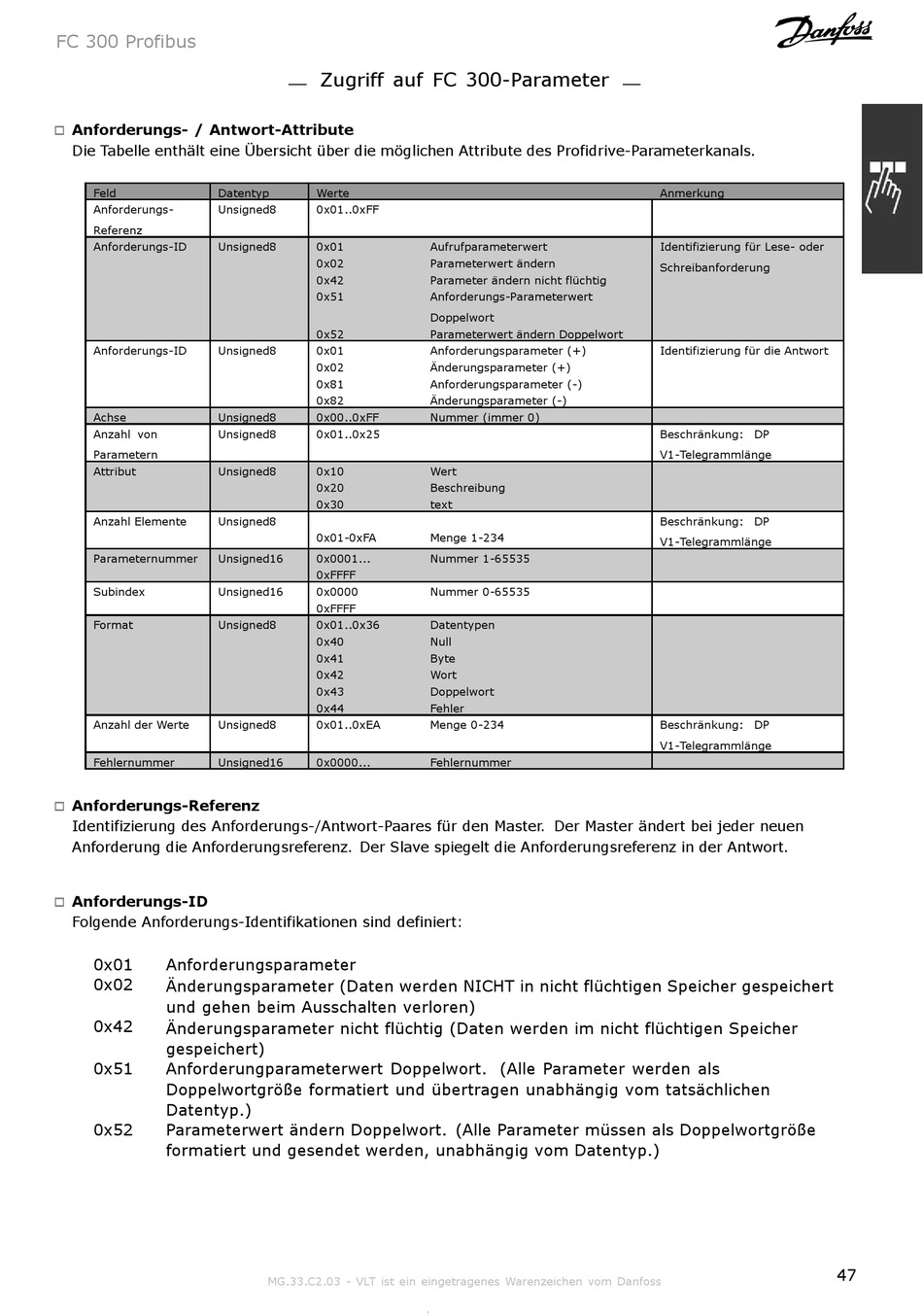

Danfoss FC 300 Handbuch Seite 47

FC 300 Profibus
Anforderungs- / Antwort-Attribute
!
Die Tabelle enthält eine Übersicht über die möglichen Attribute des Profidrive-Parameterkanals.
Feld Datentyp
Anforderungs- Unsigned8
Referenz
Anforderungs-ID Unsigned8
Anforderungs-ID Unsigned8
Achse Unsigned8
Anzahl von Unsigned8
Parametern
Attribut Unsigned8
Anzahl Elemente Unsigned8
Parameternummer Unsigned16
Subindex Unsigned16
Format Unsigned8
Anzahl der Werte Unsigned8
Fehlernummer Unsigned16
Anforderungs-Referenz
!
Identifizierung des Anforderungs-/Antwort-Paares für den Master. Der Master ändert bei jeder neuen
Anforderung die Anforderungsreferenz. Der Slave spiegelt die Anforderungsreferenz in der Antwort.
Anforderungs-ID
!
Folgende Anforderungs-Identifikationen sind definiert:
0x01 Anforderungsparameter
0x02
Änderungsparameter (Daten werden NICHT in nicht flüchtigen Speicher gespeichert
und gehen beim Ausschalten verloren)
0x42
Änderungsparameter nicht flüchtig (Daten werden im nicht flüchtigen Speicher
gespeichert)
Anforderungparameterwert Doppelwort. (Alle Parameter werden als
0x51
Doppelwortgröße formatiert und übertragen unabhängig vom tatsächlichen
Datentyp.)
0x52 Parameterwert ändern Doppelwort. (Alle Parameter müssen als Doppelwortgröße
formatiert und gesendet werden, unabhängig vom Datentyp.)
Zugriff auf FC 300-Parameter
Werte
0x01..0xFF
0x01 Aufrufparameterwert
0x02 Parameterwert ändern
0x42 Parameter ändern nicht flüchtig
0x51 Anforderungs-Parameterwert
Doppelwort
0x52 Parameterwert ändern Doppelwort
0x01 Anforderungsparameter (+)
0x02 Änderungsparameter (+)
0x81 Anforderungsparameter (-)
0x82 Änderungsparameter (-)
0x00..0xFF Nummer (immer 0)
0x01..0x25
0x10 Wert
0x20 Beschreibung
0x30 text
0x01-0xFA Menge 1-234
0x0001... Nummer 1-65535
0xFFFF
0x0000 Nummer 0-65535
0xFFFF
0x01..0x36 Datentypen
0x40 Null
0x41 Byte
0x42 Wort
0x43 Doppelwort
0x44 Fehler
0x01..0xEA Menge 0-234
0x0000... Fehlernummer
MG.33.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Anmerkung
Identifizierung für Lese- oder
Schreibanforderung
Identifizierung für die Antwort
Beschränkung: DP
V1-Telegrammlänge
Beschränkung: DP
V1-Telegrammlänge
Beschränkung: DP
V1-Telegrammlänge
