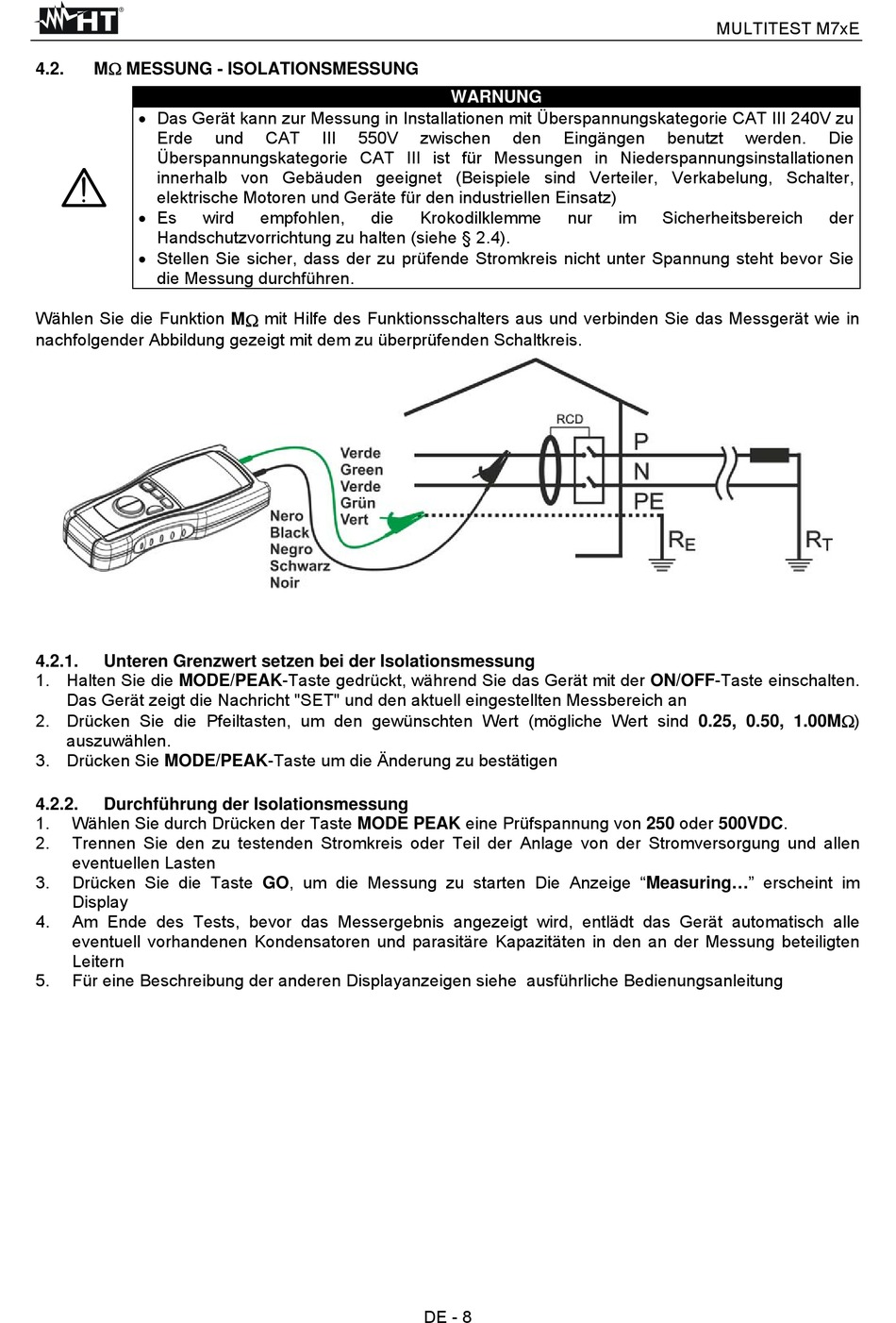

4.2.
M MESSUNG - ISOLATIONSMESSUNG
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie CAT III 240V zu
Erde
Überspannungskategorie CAT III ist für Messungen in Niederspannungsinstallationen
innerhalb von Gebäuden geeignet (Beispiele sind Verteiler, Verkabelung, Schalter,
elektrische Motoren und Geräte für den industriellen Einsatz)
Es
wird
Handschutzvorrichtung zu halten (siehe § 2.4).
Stellen Sie sicher, dass der zu prüfende Stromkreis nicht unter Spannung steht bevor Sie
die Messung durchführen.
Wählen Sie die Funktion M mit Hilfe des Funktionsschalters aus und verbinden Sie das Messgerät wie in
nachfolgender Abbildung gezeigt mit dem zu überprüfenden Schaltkreis.
4.2.1.
Unteren Grenzwert setzen bei der Isolationsmessung
1. Halten Sie die MODE/PEAK-Taste gedrückt, während Sie das Gerät mit der ON/OFF-Taste einschalten.
Das Gerät zeigt die Nachricht "SET" und den aktuell eingestellten Messbereich an
2. Drücken Sie die Pfeiltasten, um den gewünschten Wert (mögliche Wert sind 0.25, 0.50, 1.00M)
auszuwählen.
3. Drücken Sie MODE/PEAK-Taste um die Änderung zu bestätigen
4.2.2.
Durchführung der Isolationsmessung
1.
Wählen Sie durch Drücken der Taste MODE PEAK eine Prüfspannung von 250 oder 500VDC.
2.
Trennen Sie den zu testenden Stromkreis oder Teil der Anlage von der Stromversorgung und allen
eventuellen Lasten
3.
Drücken Sie die Taste GO, um die Messung zu starten Die Anzeige "Measuring..." erscheint im
Display
4.
Am Ende des Tests, bevor das Messergebnis angezeigt wird, entlädt das Gerät automatisch alle
eventuell vorhandenen Kondensatoren und parasitäre Kapazitäten in den an der Messung beteiligten
Leitern
5.
Für eine Beschreibung der anderen Displayanzeigen siehe ausführliche Bedienungsanleitung
und
CAT
III
550V
empfohlen,
die
WARNUNG
zwischen
den
Eingängen
Krokodilklemme
nur
DE - 8
MULTITEST M7xE
benutzt
werden.
im
Sicherheitsbereich
Die
der
