2. BEDIENUNGSANLEITUNG

2.1. BESCHREIBUNG DES GERÄTS

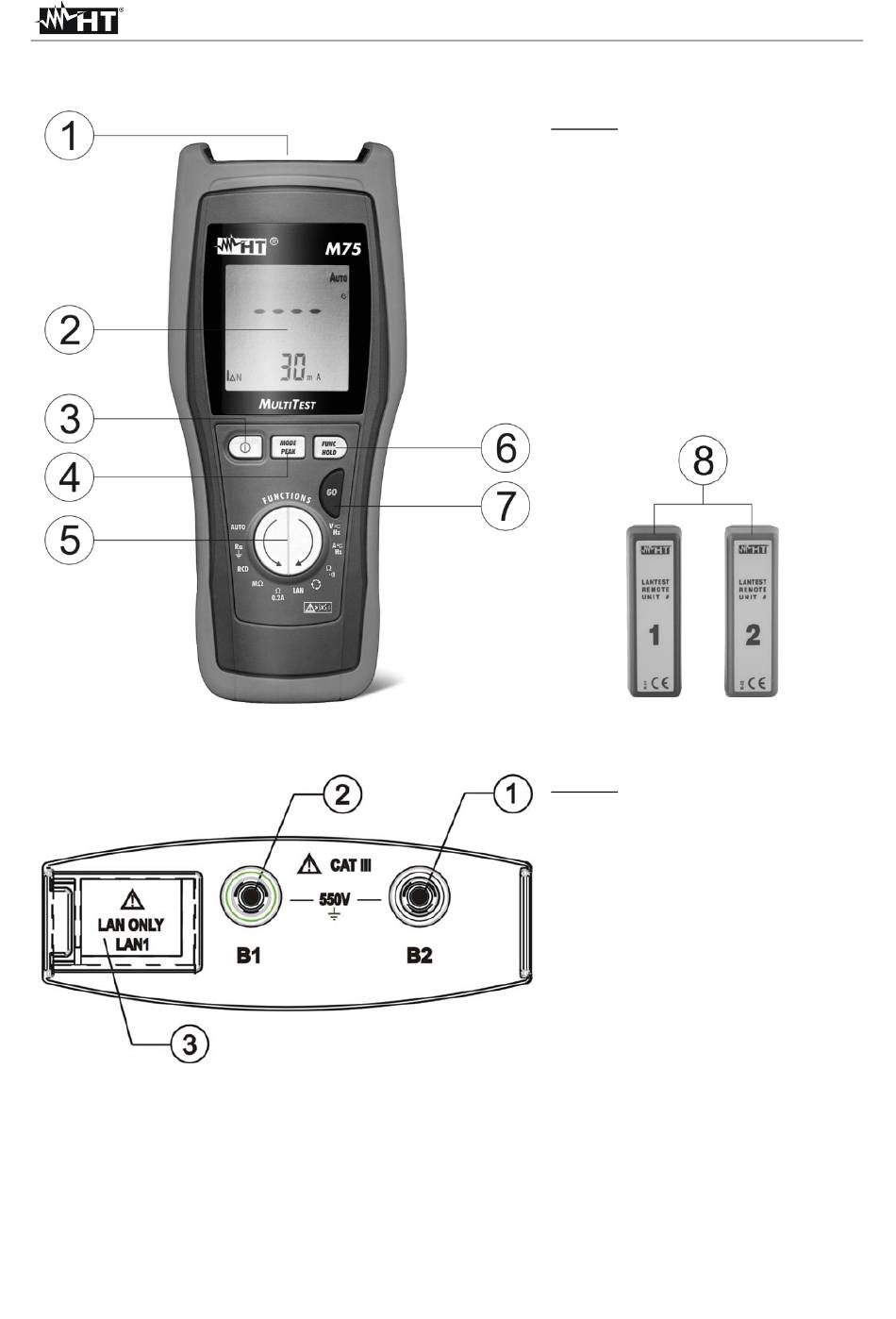

Abb. 1: Beschreibung des Geräts
Abb. 2: Beschreibung der Instrumenten-Eingänge
DE - 4
MULTITEST M7xE
Legende
1. Eingangsbuchsen
2. Display LCD
3. ON/OFF-Taste
4. MODE PEAK-Taste
5. Funktionsauswahltaste
6. FUNC / HOLD-Taste
7. GO-Start-Taste
8. Endstücke (Marker) für LAN Tests
(nur M75E)
Legende
1. Eingangsbuchse B2
2. Eingangsbuchse B1
3. Gleitschieber zum Einsetzen des
RJ45 LAN-Kabels (M75E)
