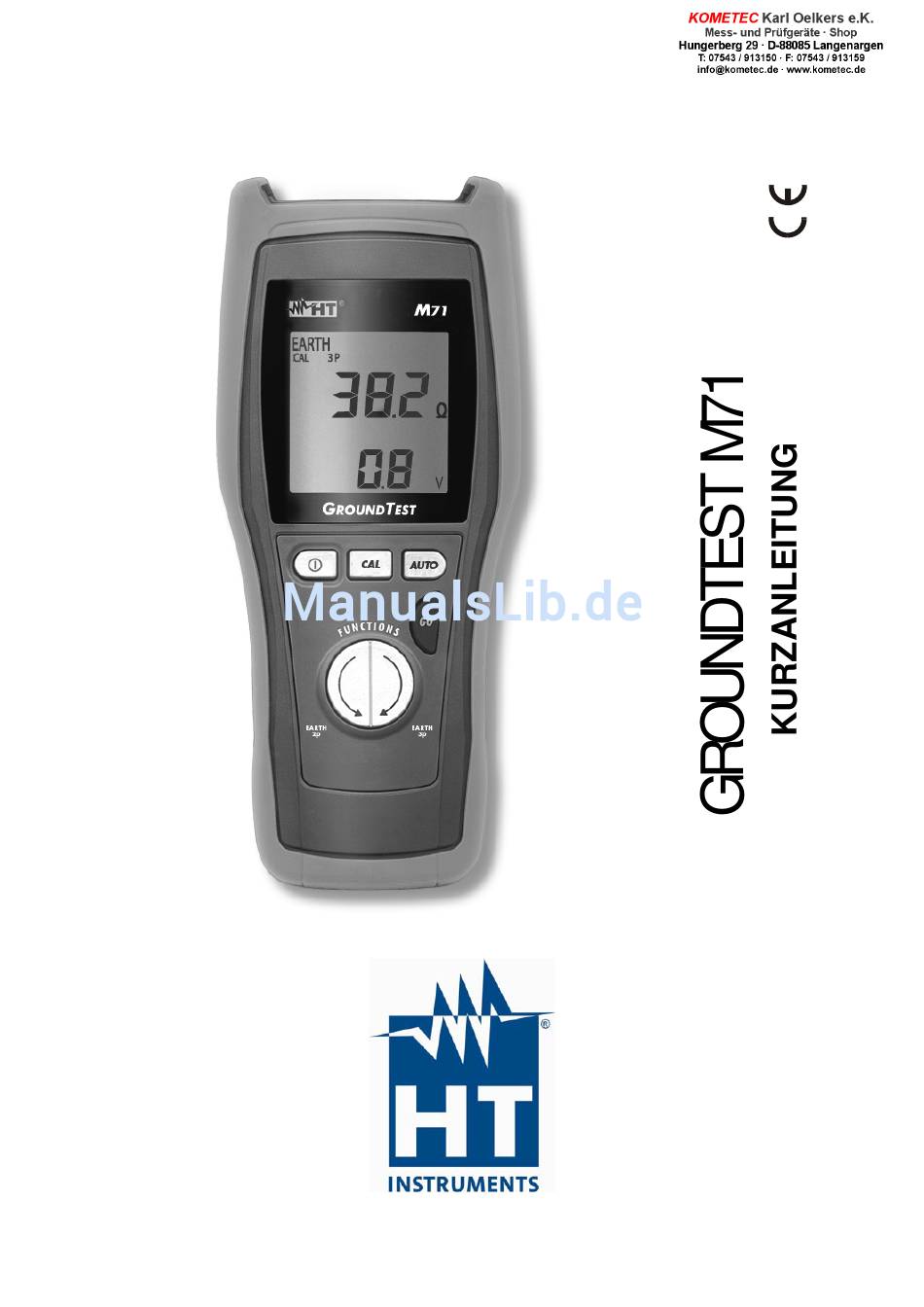

- Seite 1 © Copyright HT ITALIA 2007 Release...
-
Seite 2: Inhaltsverzeichnis
Kurzanleitung M71 CONTENTS SICHERHEITSHINWEISE........................2 1.1. Während des Gebrauchs................................2 1.2. Nach dem Gebrauch..................................2 WÄHREND DES GEBRAUCHS ......................3 2.1. INSTRUMENTEN Beschreibung ..............................3 2.2. Einschalten ....................................3 EARTH 3W: ERDE 3-LEITER ERDWIDERSTANDSMESSUNG............3 3.1. EARTH 3W – Messleitungswiderstand Kompensieren ( auf „0“ setzen) ..................3 3.1.1. -
Seite 3: Sicherheitshinweise
M71 KURZANLEITUNG 1. SICHERHEITSHINWEISE Dieses Erdwiderstandsmessgerät M71 entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektronische Messgeräte. Zu Ihrer eigenen Sicherheit und um Schäden des Gerätes zu verhindern, folgen Sie den Vorgängen in dieser Bedienungsanleitung und lesen sie sorgfältig alle Hinweise mit dem Zeichen ACHTUNG Vermeiden Sie feuchte oder nasse Orte –... -
Seite 4: Während Des Gebrauchs

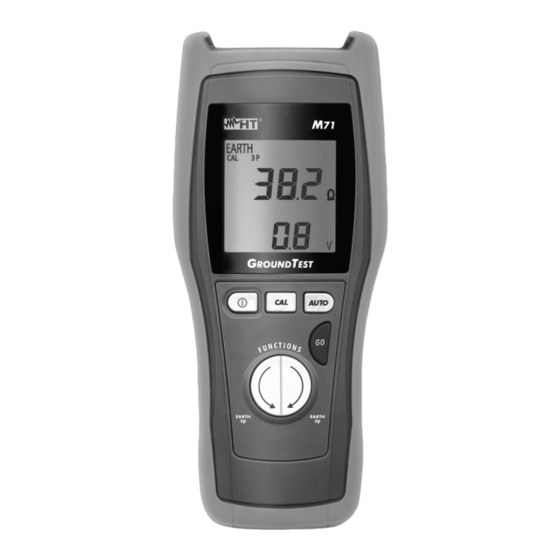

M71 KURZANLEITUNG 2. WÄHREND DES GEBRAUCHS 2.1. INSTRUMENTEN BESCHREIBUNG LEGENDE: 1. Eingänge 2. Display Ein / Aus Schalter 4. CAL Taste zum Kalibrieren der Messleitungswiderstände Modus EARTH–2W EARTH–3W. 5. Funktionswahlschalter 6. AUTO Taste um den Modus zu starten bzw. zu stoppen, wenn kritische Messkonditionen entdeckt... -
Seite 5: Earth 3W - Erde 3Leiter Erdwiderstandsmessung
M71 KURZANLEITUNG Drücken Sie die ON/OFF Taste um das Gerät einzuschalten. Drücken Sie die Pfeiltasten um EARTH 3W auszuwählen Stecken Sie das rote, das blaue und das grüne Kabel in die entsprechenden Geräteeingänge. Stecken Sie die Krokodilklemmen an das andere Ende der jeweiligen Messleitung und schließen Sie diese Messleitungen miteinander kurz. -
Seite 6: Earth 2W: Erde 2-Leiter Erdwiderstandsmessung
M71 KURZANLEITUNG 4. EARTH 2W: ERDE 2-LEITER ERDWIDERSTANDSMESSUNG 4.1. EARTH 2W – MESSLEITUNGSWIDERSTAND KOMPENSIEREN ( AUF „0“ SETZEN ACHTUNG Messgerät kann für Überprüfungen Elektroinstallationen Überspannungskategorie III 240V und max. Spannung von 415V (zwischen beiden Eingängen) verwendet werden. Schließen Sie das Gerät auch an keinen Stromkreis an, der den angegebenen Überlastungsschutz übersteigt. -
Seite 7: Wartung
M71 KURZANLEITUNG Drücken Sie die ON/OFF Taste um das Gerät einzuschalten.. Drücken sie die Pfeiltasten um EARTH 2W auszuwählen Sollte bei dem zu untersuchenden Objekt eine Störfrequenz oder Spannung zu erwarten AUTO sein, dann drücken Sie die AUTO Taste um den entsprechenden Modus auszuwählen. Stecken Sie das rote und das grüne Kabel in die entsprechenden Eingänge des Messgerätes.
