3.4 Steuerfach

Das Steuerfach enthält LCP, MDCIC und Steuerkarte. Das LCP bietet einen Zugriff auf die Systemparameter. Die MDCIC ist
mittels einer Flachbandleitung mit den einzelnen Frequenzumrichtermodulen verbunden und kommuniziert mit der
Steuerkarte. Die Steuerkarte regelt den Betrieb der Frequenzumrichtermodule.
1
2
3
4
5
1 Steuerfach
2 LCP-Träger
3 Steuerklemmenblöcke
4 Typenschild des Top-Level-Frequen-
zumrichtersystems
5 Relais-Klemmenblöcke

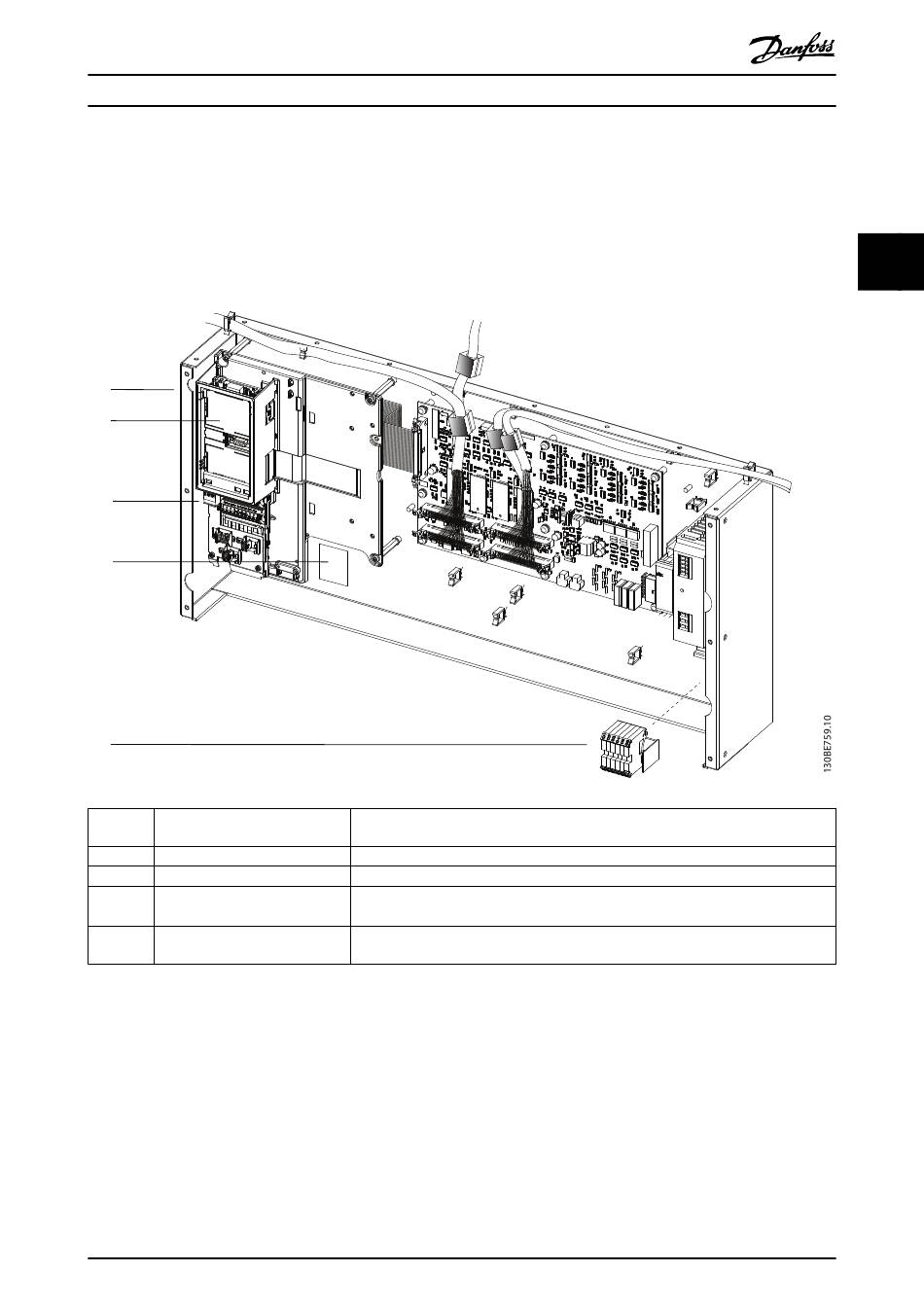

Abbildung 3.5 Steuerfach
MG37L103
Benutzerhandbuch
Schnittstelle zwischen den verschiedenen Frequenzumrichtersystemkomponenten zu
deren Regelung. Zum Anschluss einer externen Steuervorrichtung.
Träger zur optionalen Installation des LCP.
Anschlussklemmen zum Anschluss der Steuerleitungen.
Typenschild mit Beschreibung des Top-Level-Frequenzumrichtersystems. Detaillierte
Informationen finden Sie in der VLT
Klemmenblöcke zum Anschluss des Relaiskabels vom Relaisanschluss an der Oberseite
von Frequenzumrichtermodul 1.
