4.3 Bedieneinheit (LCP)

4.3.1 Übersicht
Die Bedieneinheit (LCP) ist eine Kombination aus Display
und Tastenfeld, die dem Bediener die Überwachung und
Steuerung von System und Motor ermöglicht. Das LCP ist
®
im Lieferumfang des VLT Parallel Drive Modules Basis-
Bausatzes enthalten und ist am Steuerfach installiert.
Während des Aufbaus des Schaltschranks wird das LCP aus
dem Steuerfach genommen und für einen einfacheren
Zugang an der Schaltschranktür befestigt. Siehe
Abbildung 3.1.
Die LCP verfügt über verschiedene Funktionen für
Benutzer:
•
Start, Stopp und Regelung der Drehzahl bei Ort-
Steuerung.
•
Anzeige von Betriebsdaten, Zustand, Warn- und
Alarmmeldungen.
•
Zur Programmierung von Frequenzumrichtersys-
temfunktionen.
•
Manuelles Quittieren des Frequenzumrichter-
systems nach einem Fehler, wenn automatisches
Quittieren inaktiv ist.

4.3.2 Aufbau

Die Stromversorgung des Frequenzumrichtersystems
versorgt das LCP auf folgende Weise mit Energie:
•
Netzspannung
•
DC-Bus-Zwischenkreisklemme
•
Externe 24 V DC-Versorgung
Das LCP ist in die folgenden 4 Funktionsbereiche unterteilt.
A. Displaybereich
Mit jeder Displayanzeige ist ein Parameter verknüpft. Siehe
Abbildung 4.1. Die auf dem LCP angezeigten Werkseinstel-
lungen sind eine Funktion des Typs des zu
konfigurierenden Frequenzumrichtersystems (VLT
®
Drive FC102, VLT AQUA Drive FC202 oder VLT
AutomationDrive FC302). Sie können diese Informationen
durch die Auswahl von Optionen in den Quick-Menüs Q1
Benutzer-Menü an die jeweilige Anwendung anpassen.
MG37L103
Benutzerhandbuch
ID
A1.1
A1.2
A1.3
A2
A3
Tabelle 4.1 Legende für Abbildung 4.1, LCP-Displaybereich
A1.2
A1.1
B1
B2
C1
D1
D2
D3

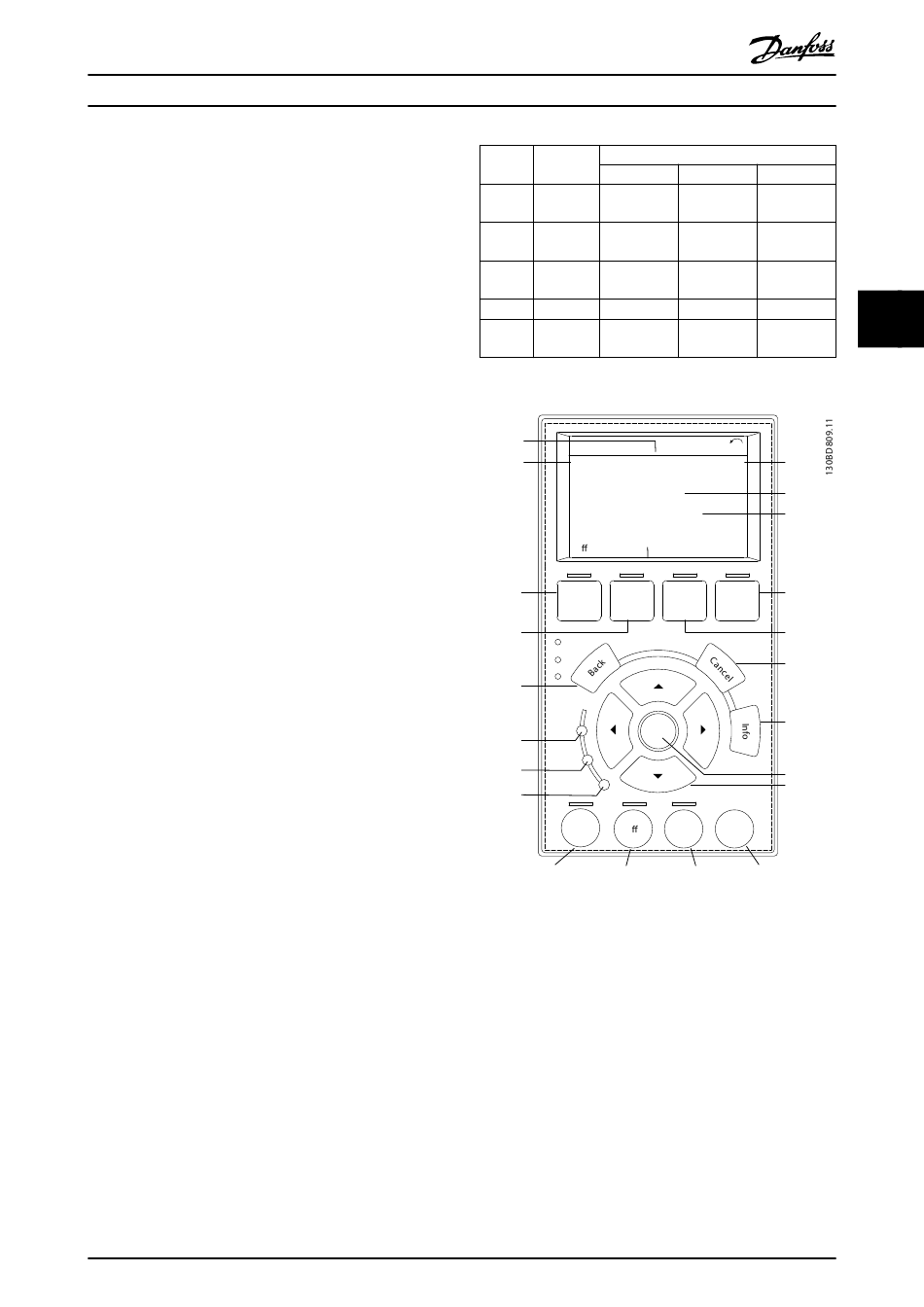

Abbildung 4.1 Bedieneinheit (LCP)
®
HVAC
B. Menütasten
®
Verwenden Sie die Menütasten zum Aufrufen des Menüs
zum Konfigurieren der Parameter, zum Navigieren in den
Statusanzeigemodi während des Normalbetriebs und zur
Anzeige der Fehlerspeicherdaten.
