Komponenten und ihre Funktionen

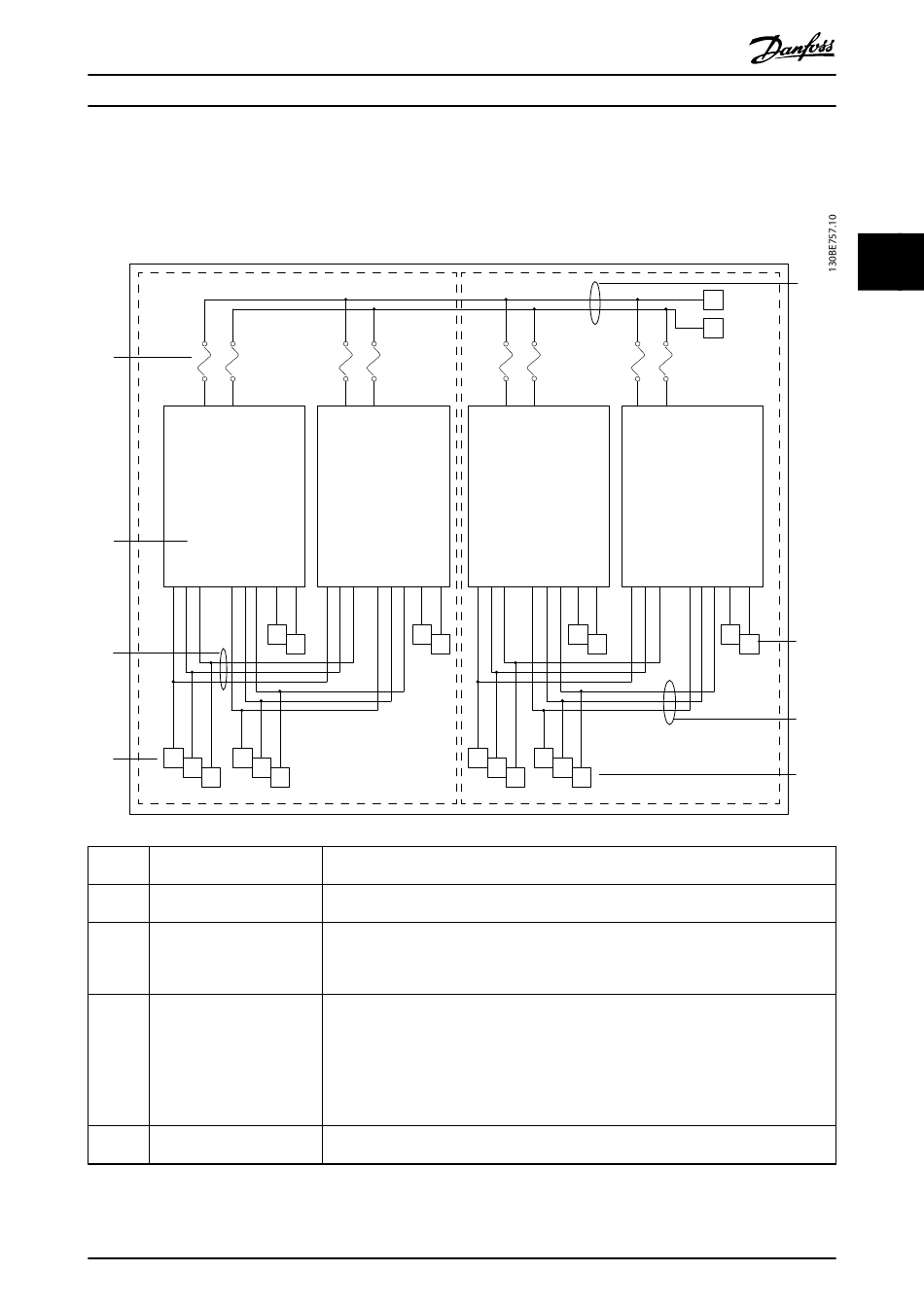

Abbildung 3.2 enthält eine Funktionsbeschreibung der Frequenzumrichtersystemkomponenten. Die gestrichelten Linien im
Diagramm stellen die Option zur Parallelschaltung von 2 bzw. 4 Frequenzumrichtermodulen dar.
1
2
R/ S/ T/ U/ V/ W/
91 92 93 96 97 98
3
4
Num Bezeichnung
mer
1 Zwischenkreisklemmen und
DC-Sicherungen
2 Frequenzumrichtermodule
3 Netzeingangsschienen
4 Netzanschluss
MG37L103
Benutzerhandbuch
R R R/ S/ T/ U/ V/ W/ R R
+ - 91 92 93 96 97 98 + -
Funktionen
Diese Klemmen ermöglichen den Zugang zu den Zwischenkreis- und DC-Sicherungen an den
einzelnen Frequenzumrichtermodulen.
Dieses Schaltbild zeigt ein Frequenzumrichtersystem, in dem 2 Frequenzumrichtermodule
parallel geschaltet sind. Auf dieselbe Weise können Sie ein System auch mit 4 Frequenzum-
richtermodulen einrichten. Siehe Kapitel 3.3 Frequenzumrichtermodul.
Die Eingangsklemmen der einzelnen Frequenzumrichtermodule sind durch flexible
Stromschienen mit den Netzeingangsschienen verbunden. Auf diese Weise sind die Netzein-
gangsschienen an den Eingangsklemmen der einzelnen Frequenzumrichtermodule parallel
geschaltet und bilden eine Verbindung der Netzeingangskabel zum Frequenzumrichtersystem.
Die Netzeingangsschienen sind Teil des Stromschienensatzes, der optional bei Danfoss bestellt
werden kann. Der Installateur hat jedoch auch die Möglichkeit, die Stromschienen lokal zu
fertigen oder stattdessen Kabel zu verwenden.
3-phasige Netzversorgung zum Frequenzumrichtersystem, angeschlossen an die Netzeingangs-
schienen.
