Danfoss VLT HVAC Drive FC 102 Benutzerhandbuch Seite 12

Produktübersicht
1
2
3
3 3
4
5
Num Bezeichnung
mer
1 Schaltschrank (vom Instal-
lateur bereitgestellt)
2 Frequenzumrichtermodule Sie können 2 oder 4 Frequenzumrichtermodule parallel schalten, um ein Frequenzumrichter-
3 Steuerfach
4 LCP
5 Schutzabdeckungen

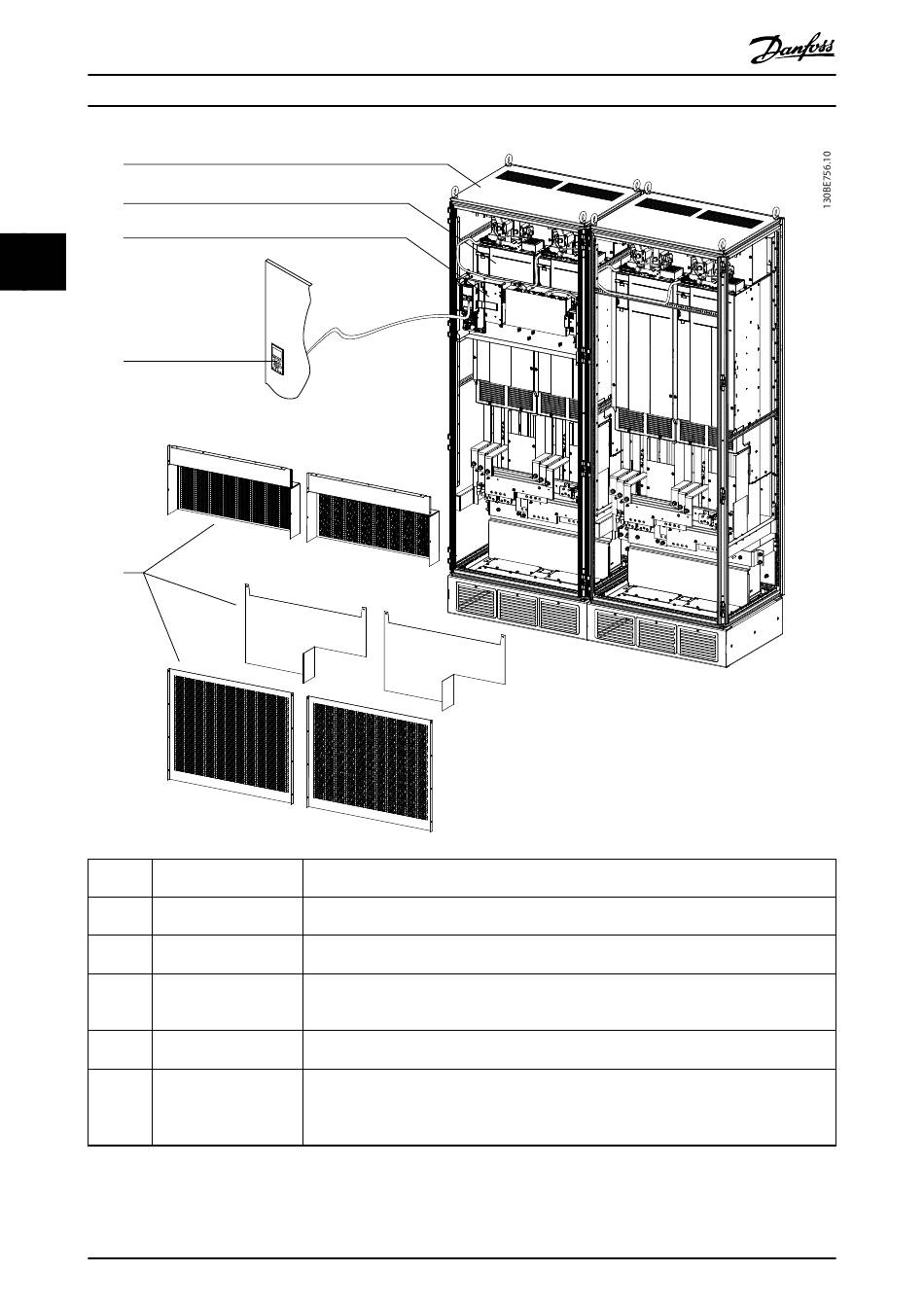

Abbildung 3.1 Frequenzumrichtersystem – Übersicht
10
®
VLT Parallel Drive Modules
Funktionen
Zur Unterbringung der Frequenzumrichtermodule und anderer Komponenten des Frequenzum-
richtersystems.
system zu bilden.
Besteht aus einer MDCIC (Multi-Drive Control Interface Card), einer Steuerkarte, einem LCP, einem
Sicherheitsrelais und einem Schaltnetzteil. Die MDCIC dient als Schnittstelle zwischen LCP und
Steuerkarte mit Leistungskarten in den einzelnen Frequenzumrichtermodulen.
Die Bedieneinheit, in der Schaltschranktür montiert abgebildet. Ermöglicht dem Bediener die
Überwachung und Regelung von System und Motor.
In dieser Ansicht wurden alle EMV-Abschirmungen und anderweitige Schutzabdeckungen
entfernt, sodass die Teile des Frequenzumrichtersystems sichtbar sind. Einige dieser Abschir-
mungen reduzieren EMV-Emissionen, während andere Abschirmungen einen physischen Schutz
vor Hochspannungsgefahren bieten.
