Inbetriebnahme und Funktion...
3. Navigieren Sie mit den Navigationstasten zu
Parametergruppe 0-0* Grundeinstellungen, und
drücken Sie auf [OK].
3 3

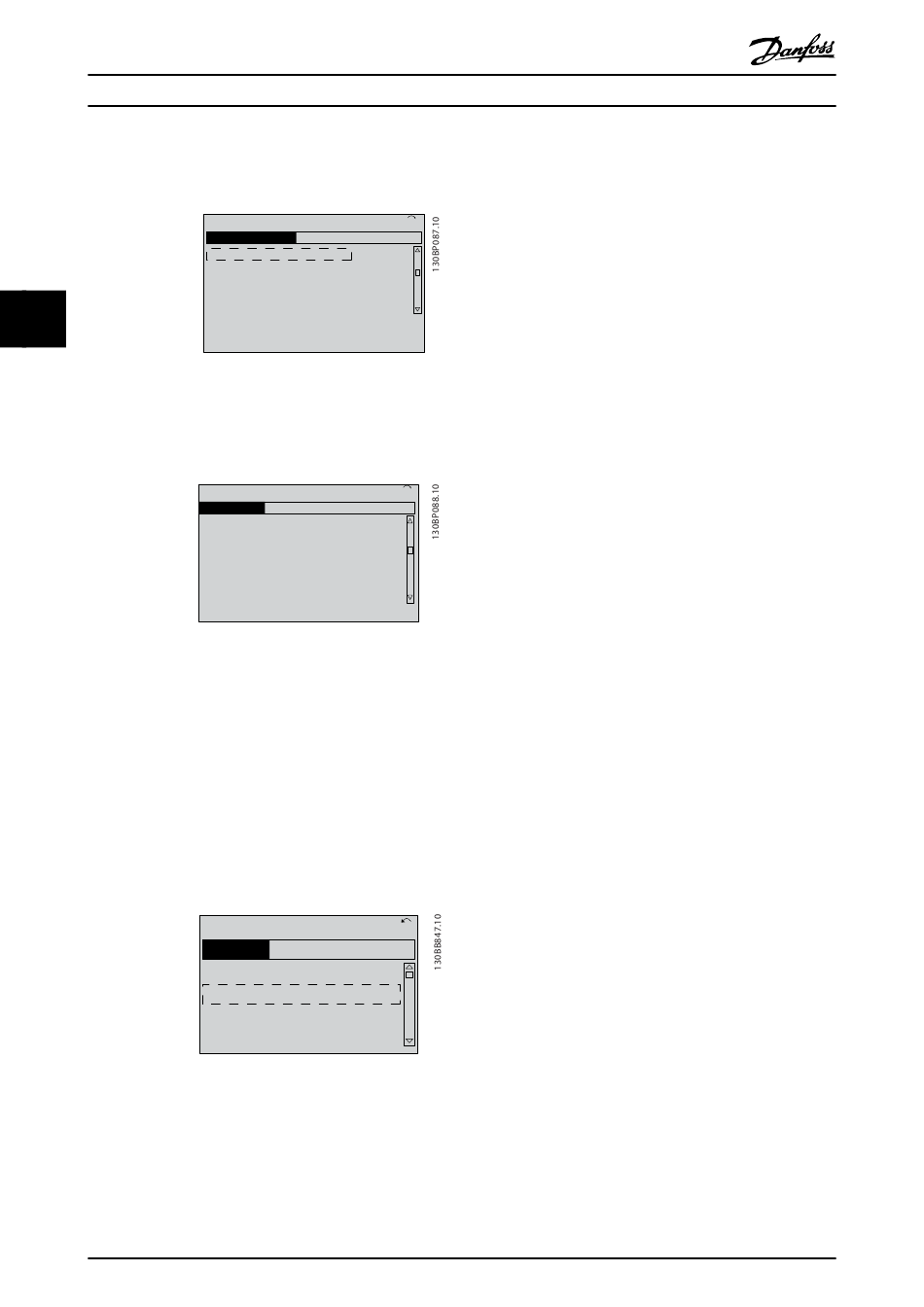

Abbildung 3.27 Betrieb/Display
4. Navigieren Sie mit den Navigationstasten zu
0-03 Ländereinstellungen und drücken Sie auf
[OK].
Abbildung 3.28 Grundeinstellungen
5. Wählen Sie mit Hilfe der Navigationstasten die
zutreffende Option [0] International oder [1]
Nordamerika und drücken Sie auf [OK]. (Dies
ändert die Werkseinstellungen für eine Reihe von
grundlegenden Parametern. 5.4 Werkseinstel-
lungen der Parameter (International/Nordamerika)
enthält eine vollständige Liste.)
6. Drücken Sie auf [Quick Menu] am LCP.
7. Navigieren Sie mit den Navigationstasten zu
Parametergruppe Q2 Inbetriebnahme-Menü und
drücken Sie auf [OK].
Abbildung 3.29 Quick-Menüs
34
®
VLT
0.0% 0.00A
Operation / Display
0-0 Basic Settings
*
0-1 * Set-up Opperations
0-2 LCP Display
*
0-3 * LCP Custom Readout
0.0% 0.00A
Basic Settings
0-03 Regional Settings
[0] International
13.7% 13.0A
Quick Menus
Q1 My Personal Menu
Q2 Quick Setup
Q5 Changes Made
Q6 Loggings
MG16J103 - VLT
Refrigeration Drive Produkthandbuch
8. Wählen Sie die Sprache, und drücken Sie auf
[OK].
9. Zwischen den Steuerklemmen 12 und 27 muss
eine Drahtbrücke angebracht sein. Lassen Sie in
1(1)
diesem Fall bei 5-12 Klemme 27 Digitaleingang die
0- **
Werkseinstellung unverändert. Wählen Sie
andernfalls Keine Funktion. Bei Frequenzum-
richtern mit einer optionalen Danfoss-
Überbrückung wird keine Drahtbrücke benötigt.
10. 3-02 Minimaler Sollwert
11. 3-03 Maximaler Sollwert
12. 3-41 Rampenzeit Auf 1
13. 3-42 Rampenzeit Ab 1
14. 3-13 Sollwertvorgabe. Verknüpft mit Hand/Auto*
Ort Fern.

3.4 Automatische Motoranpassung

1(1)
0-0
*
Die automatische Motoranpassung (AMA) ist ein Testalgo-
rithmus zur Messung der elektrischen Motorparameter, um
die Kompatibilität zwischen Frequenzumrichter und Motor
zu optimieren.
•
Der Frequenzumrichter erstellt zur Regelung des
erzeugten Motorstroms ein mathematisches
Motormodell. Dieses Verfahren prüft zudem die
Eingangsphasensymmetrie der Spannung. Dabei
vergleicht das System die tatsächlichen
Motorwerte mit den Daten, die Sie in den
Parametern 1-20 bis 1-25 eingegeben haben.
•
Dies startet oder beschädigt den Motor nicht.
•
Einige Motoren sind möglicherweise nicht dazu in
der Lage, den Test vollständig durchzuführen.
Wählen Sie in diesem Fall [2] Reduz. Anpassung.
•
Wenn ein Ausgangsfilter an den Motor
angeschlossen ist, wählen Sie Reduz. Anpassung.
•
Sollten Warnungen oder Alarme auftreten, siehe
8 Warnungen und Alarmmeldungen.
•
Führen Sie dieses Verfahren bei kaltem Motor
1(1)
durch, um das beste Ergebnis zu erzielen.
®
