Inbetriebnahme und Funktion...
Der FC103 startet zuerst mit der Anwendungsanleitung, bei
einem Stromausfall wird die Anwendungsanleitung danach
über die Quick-Menü-Anzeige aufgerufen.

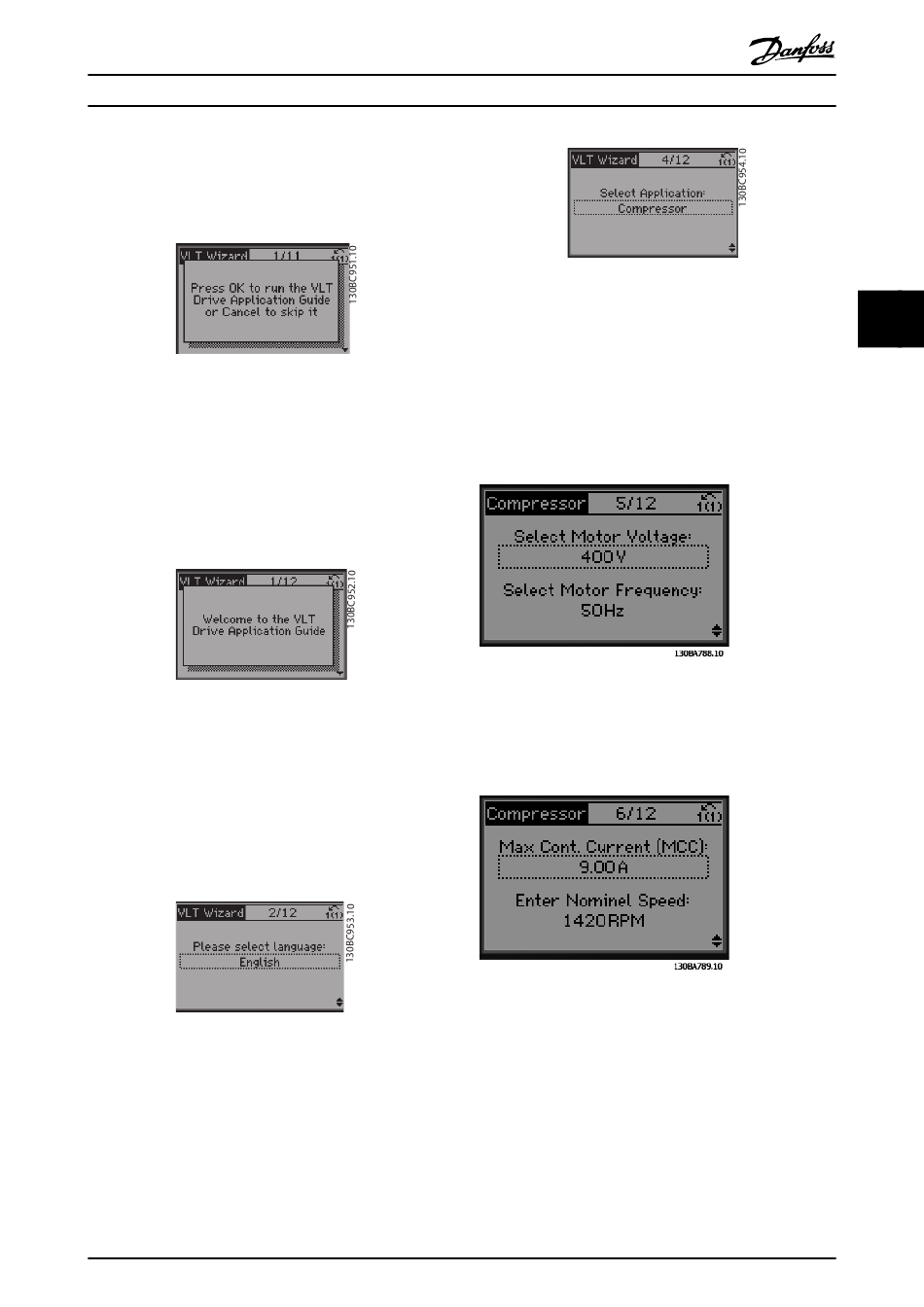

Die folgende Anzeige wird geöffnet:
Abbildung 3.1
Drücken Sie [Cancel], kehrt der FC103 zur Statusanzeige
zurück. Ein automatischer Timer bricht den Assistent nach
5 inaktiven Minuten ab (kein Tastendruck). Der Assistent
muss wie unten beschrieben über das Quick-Menü erneut
aufgerufen werden.
Wenn Sie [OK] drücken, startet die Anwendungsanleitung
mit der folgenden Anzeige:
Abbildung 3.2
HINWEIS
Die Nummerierung der Schritte im Assistenten (z. B. 1/12)
kann sich je nach gewählten Optionen im Arbeitsablauf
ändern.
Diese Anzeige wechselt automatisch zum ersten Eingabe-
bildschirm der Anwendungsanleitung:
Abbildung 3.3
®
VLT Refrigeration Drive Produkthandbuch
®
MG16J103 - VLT ist eine eingetragene Marke von Danfoss
Abbildung 3.4
Verdichterverbundeinrichtung
Als Beispiel sehen Sie nachstehend die Anzeigen für eine
Verdichterverbundeinrichtung:
Spannung- und Frequenzeinrichtung
Abbildung 3.5
Strom- und Nenndrehzahleinrichtung
Abbildung 3.6
