1.2 Zielsetzung des Handbuchs

Dieses Handbuch stellt Ihnen detaillierte Informationen zur
Installation und Inbetriebnahme des Frequenzumrichters
zur Verfügung. 2 Installation enthält die notwendigen
Anforderungen für die mechanische und elektrische Instal-
lation, darunter Verdrahtung für Netzversorgung, Motor,
Steuerung und serielle Kommunikation sowie Steuerklem-
menfunktionen. 3 Inbetriebnahme und Funktionsprüfung
beschreibt ausführlich die Verfahren für die
Inbetriebnahme, eine grundlegende Programmierung für
den Betrieb sowie Funktionsprüfungen. Die übrigen Kapitel
enthalten zusätzliche Angaben. Hierzu gehören die
Inbetriebnahme, die Benutzerschnittstelle, die detaillierte
Programmierung, Anwendungsbeispiele, Fehlersuche und -
behebung sowie die technischen Daten.
1.3 Zusätzliche Materialien
Es stehen weitere Ressourcen zur Verfügung, die Ihnen
helfen, erweiterte Funktionen und Programmierungen von
Frequenzumrichtern zu verstehen.
•
®
Das VLT Programmierungshandbuch enthält
umfassendere Informationen über das Arbeiten
mit Parametern sowie viele Anwendungsbeispiele.
•
®
Das VLT Projektierungshandbuch enthält
umfassende Informationen zu Möglichkeiten und
Funktionen sowie zur Auslegung von Steuerungs-
systemen für Motoren.
•
Zusätzliche Veröffentlichungen und Handbücher
sind von Danfoss erhältlich.
Eine Liste finden Sie unter www.danfoss.com/
BusinessAreas/DrivesSolutions/Documentations/VLT
+Technical+Documentation.htm .
•
Für die Frequenzumrichter stehen Optionsmodule
zur Verfügung, die einige der beschriebenen
Verfahren ändern können. Bitte prüfen Sie die
Anleitungen dieser Optionsmodule auf besondere
Anforderungen hin. Wenden Sie sich an einen
Danfoss-Händler in Ihrer Nähe oder besuchen Sie
die Website von Danfoss, um Downloads oder
zusätzliche Informationen zu erhalten:
www.danfoss.com/BusinessAreas/DrivesSolutions/
Documentations/VLT+Technical+Documen-
tation.htm.
®
VLT Refrigeration Drive Produkthandbuch
1.4 Produktübersicht
Ein Frequenzumrichter ist ein elektronischer Motorregler,
der einen Netzeingangs-Wechselstrom in einen variablen
Ausgangsstrom in AC-Wellenform umwandelt. So steuern
Frequenz und Spannung des Ausgangsstroms die
Motordrehzahl und das Motordrehmoment. Der Frequen-
zumrichter kann die Drehzahl des Motors entsprechend
einer Systemrückführung z. B. durch Positionssensoren auf
einem Förderband variieren. Zusätzlich kann der Frequen-
zumrichter den Motor ebenfalls durch Signale von
externen Reglern steuern/regeln.
Zudem überwacht der Frequenzumrichter den System- und
Motorzustand, gibt Warnungen oder Alarme bei Fehlerbe-
dingungen aus, startet und stoppt den Motor, optimiert
die Energieeffizienz und bietet darüber hinaus viele weitere
Funktionen zur Steuerung, Regelung, Überwachung und
Verbesserung des Wirkungsgrads. Betriebs- und Überwa-
chungsfunktionen stehen als Zustandsanzeigen für ein
externes Steuerungssystem oder ein serielles Kommunikati-
onsnetzwerk zur Verfügung.

1.5 Aufbau des Frequenzumrichters

Abbildung 1.3 ist ein Blockschaltbild der internen
Baugruppen des Frequenzumrichters. Ihre jeweiligen
Funktionen beschreibt Tabelle 1.2.
®
MG16J103 - VLT ist eine eingetragene Marke von Danfoss

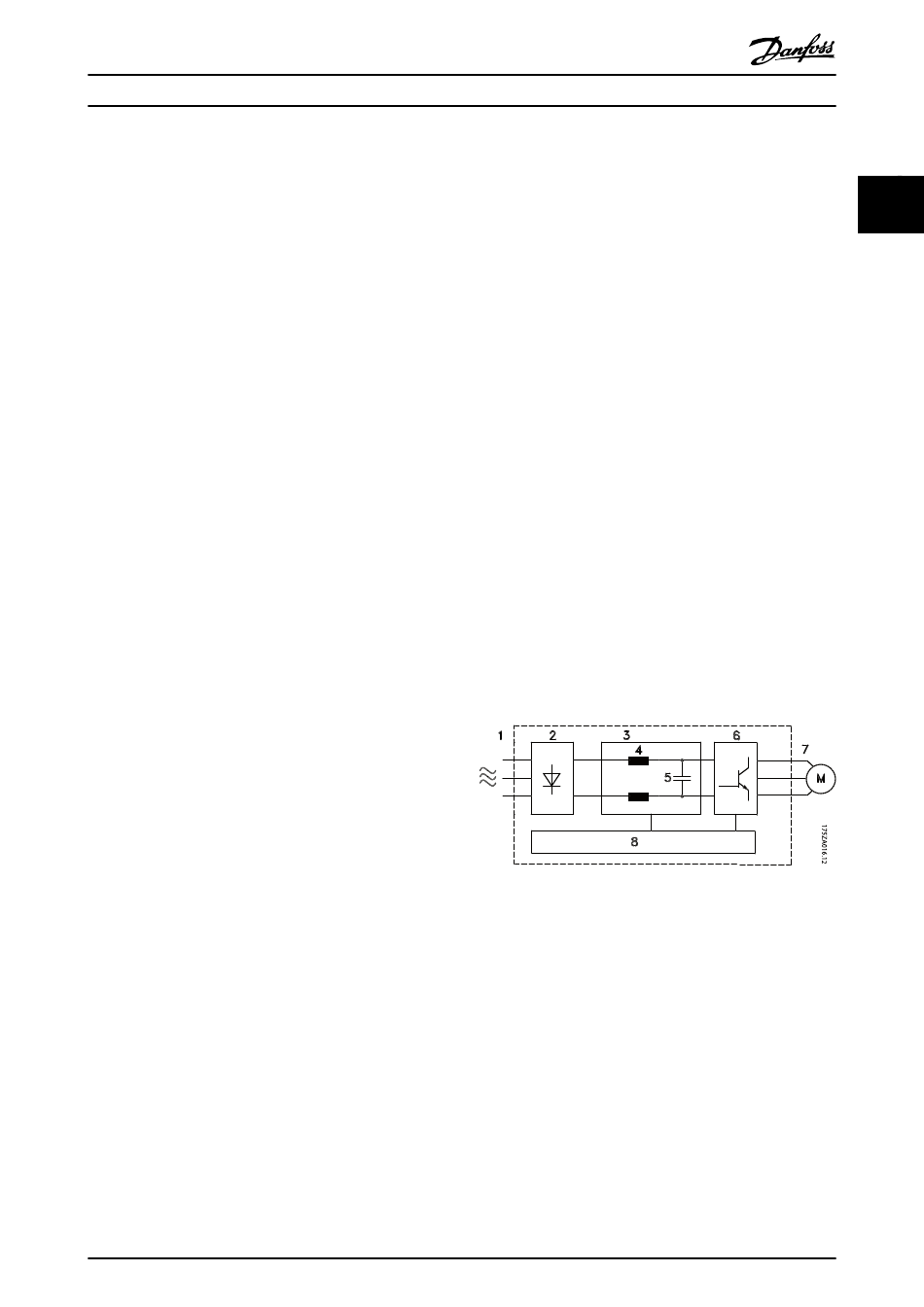

Abbildung 1.3 Blockschaltbild des Frequenzumrichters
1 1
5
