Inbetriebnahme und Funktion...

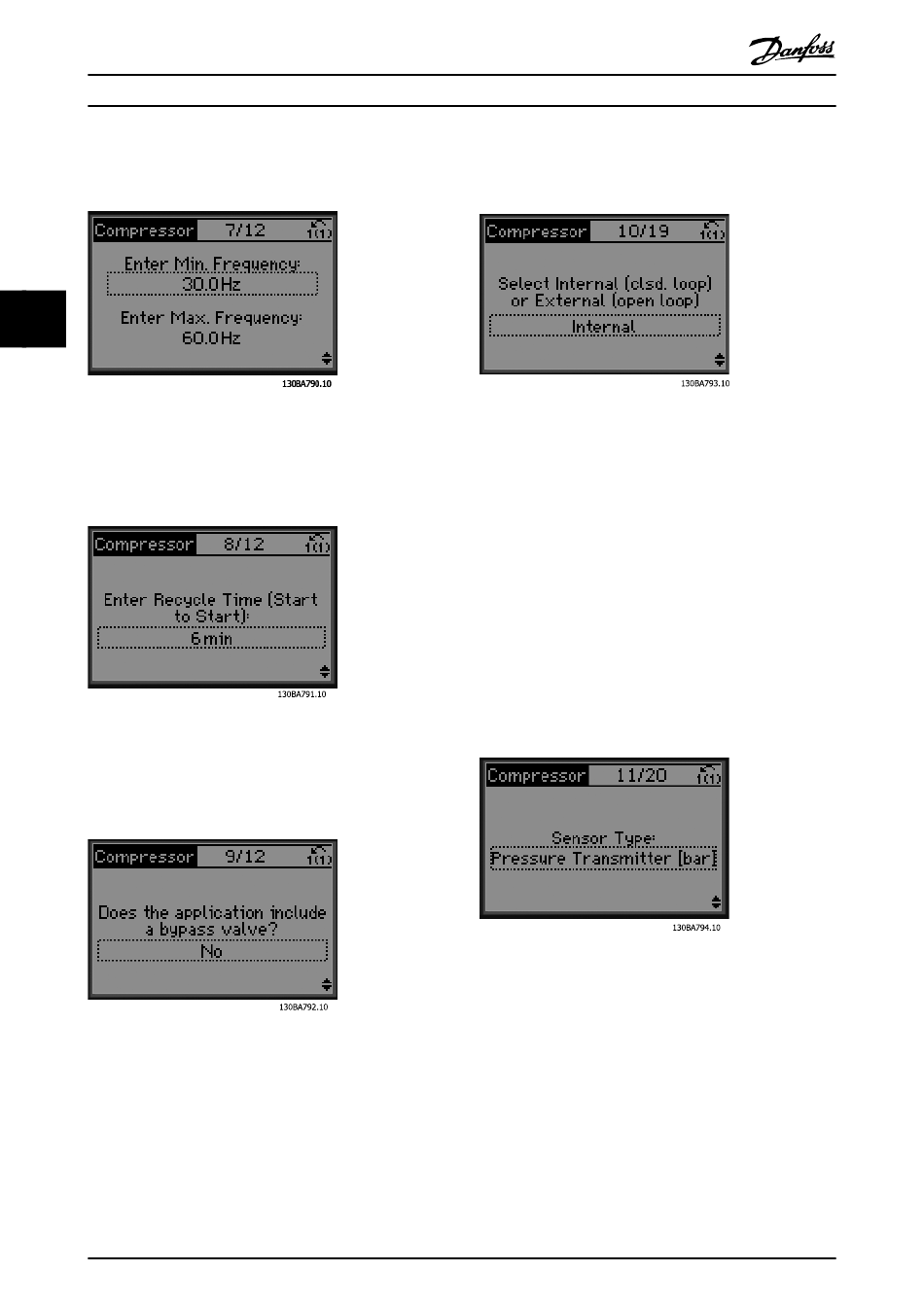

Einrichtung der min. und max. Frequenz
3 3
Abbildung 3.7
Min. Zeit zwischen zwei Starts
Abbildung 3.8
Betrieb mit/ohne Bypass-Ventil
Abbildung 3.9
30
®
VLT Refrigeration Drive Produkthandbuch
Auswahl von Betrieb mit oder ohne Rückführung
Abbildung 3.10
HINWEIS
Intern/PID-Regler: Der FC103 steuert die Anwendung direkt
über den internen PID-Regler des Frequenzumrichters und
benötigt ein externes Eingangssignal wie von einem
Temperaturfühler oder einem anderen Sensor, der direkt
mit dem Frequenzumrichter verdrahtet ist.
Extern/Ohne Rückführung: Der FC103 erhält ein Steuer-
signal von einem anderen Regler (wie einem
Verbundregler), der dem Frequenzumrichter z. B. 0-10 V,
4-20 mA oder FC103 Lon sendet. Der Frequenzumrichter
ändert seine Drehzahl abhängig von seinem Sollwertsignal.
Auswahl des Sensortyps
Abbildung 3.11
®
