3. Installieren

3.2. Mechanische Installation

3.2.1. Mechanische Installation

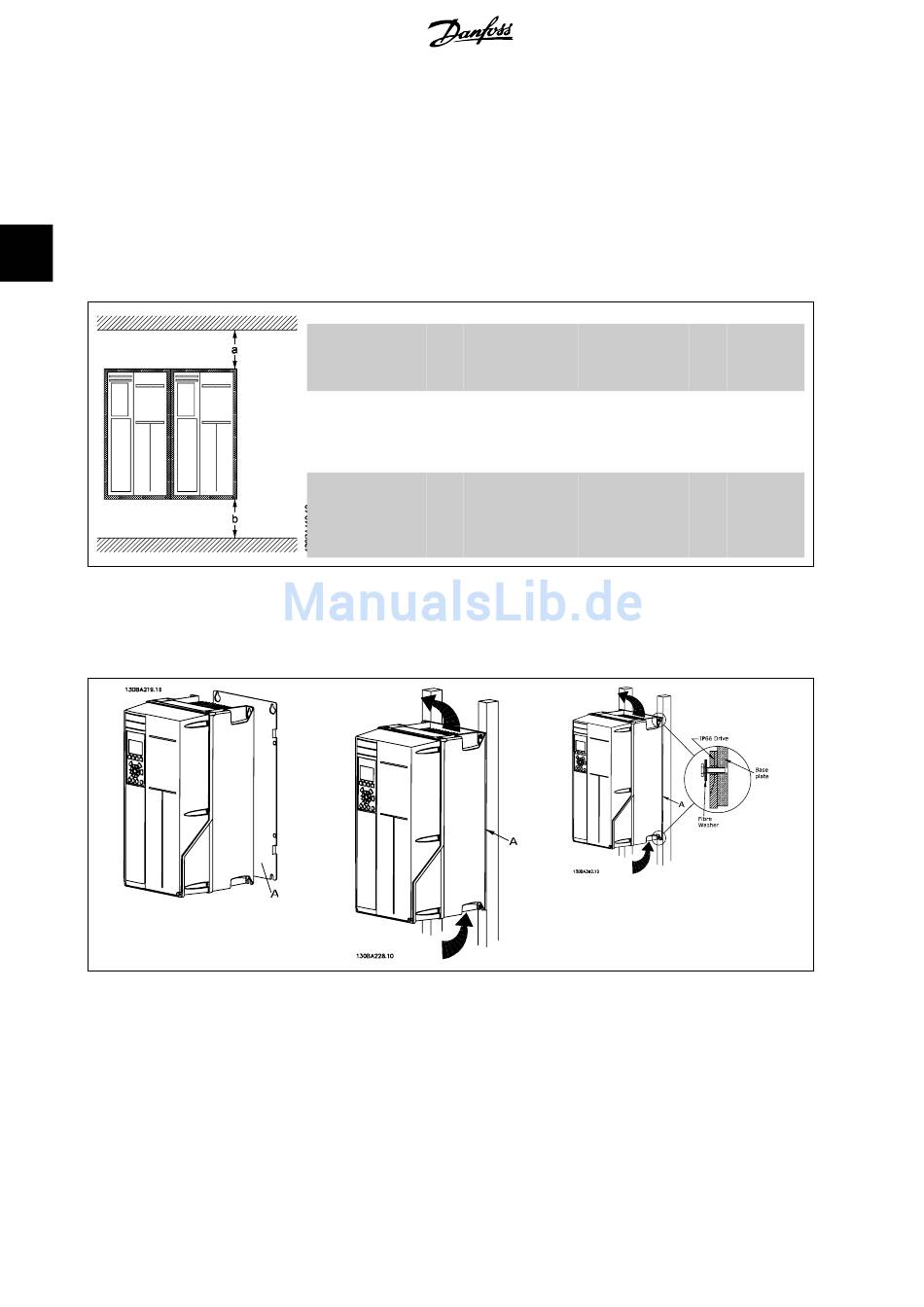

Alle IP20-Gehäusegrößen sowie die IP21/IP55-Gehäusegrößen mit Ausnahme von A1*, A2 und A3 eignen sich zur Installation nebeneinander.
Beim IP21-Gehäuse (130B1122 bzw. 130B1123) muss zwischen den Frequenzumrichtern ein Abstand von mindestens 50 mm eingehalten werden.
3
Für optimale Kühlbedingungen muss über und unter dem Frequenzumrichter freier Luftdurchlass gewährleistet sein. Siehe nachstehende Tabelle.
Tabelle 3.1: * Nur FC 301.
1. Sehen Sie die Befestigung gemäß den Angaben zu den Montagelöchern vor.
2. Verwenden Sie geeignete Schrauben für die Oberfläche, auf der der Frequenzumrichter montiert wird. Achten Sie auf ebene Auflage des Kühl-
körpers, und ziehen Sie alle vier Schrauben gut an.
Tabelle 3.2: Bei der Montage von Größen A5, B1, B2, B3, B4, C1, C2, C3 und C4 auf einer nicht stabilen Wand muss der Frequenzumrichter wegen
unzureichender Kühlluft über dem Kühlkörper mit einer Rückwand A versehen werden.
16
Luftdurchlass für verschiedene Gehäuse
Gehäu-
A1* A2 A3 A5
se:
a
100 100 100 100
(mm):
b
100 100 100 100
(mm):
MG.33.AA.03 - VLT ist eine eingetragene Marke von Danfoss.
®
VLT AutomationDrive FC 300 Produkt-
B1 B2 B3 B4 C1
100 100 200 200 200
100 100 200 200 200
handbuch
C2 C3 C4
225 200 225
225 200 225
