Installation

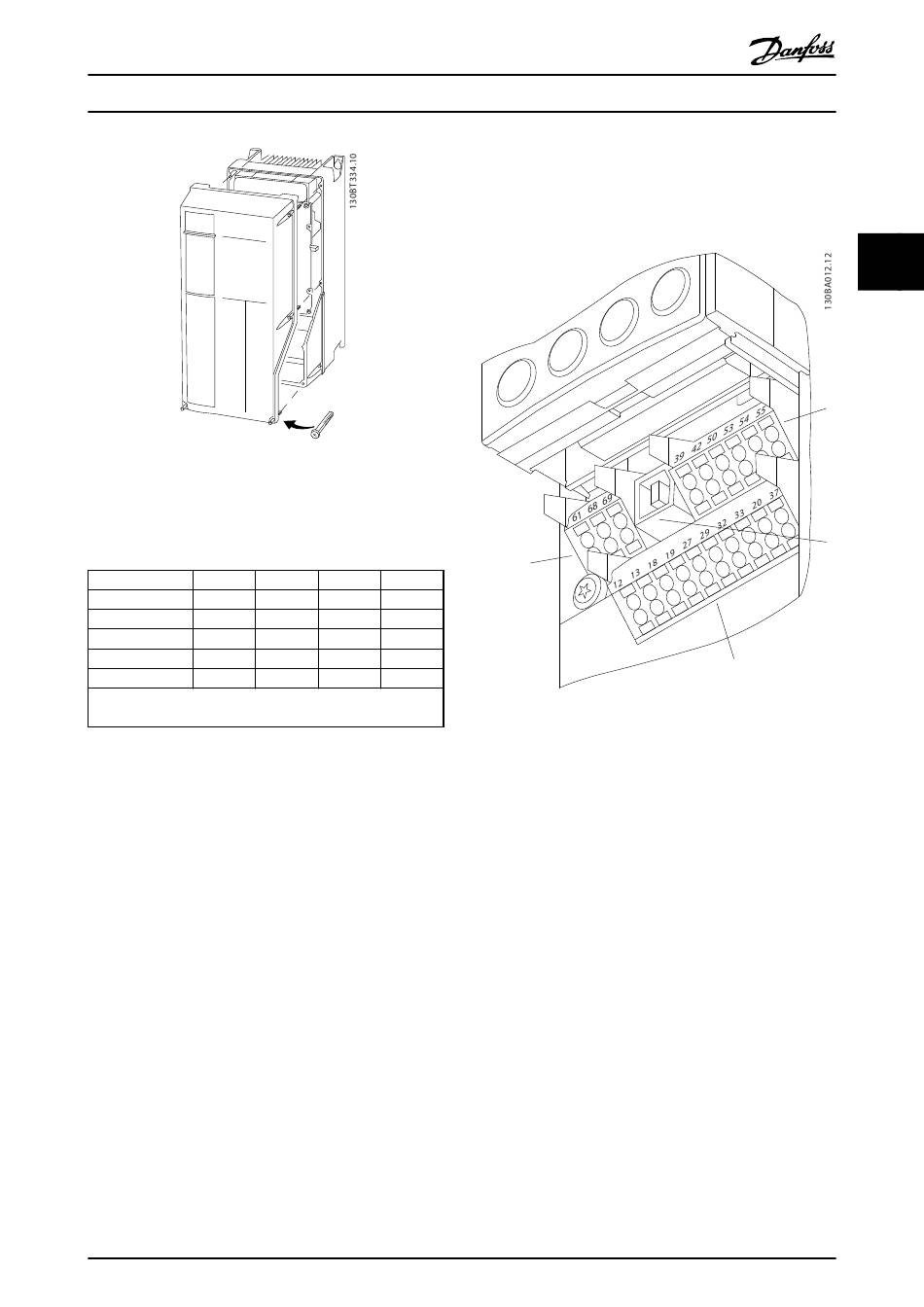

Abbildung 2.13 Zugang zu den Steuerklemmen in den
Gehäusen A4, A5, B1, B2, C1 und C2
Lesen Sie vor dem Anziehen der Abdeckungen bitte
Tabelle 2.3.
Gehäuse
IP20
A4/A5
-
B1
-
B2
-
C1
-
C2
-
* Keine anzuziehenden Schrauben
- Nicht vorhanden
Tabelle 2.3 Anzugsdrehmoment für Abdeckungen (Nm)
®
VLT
AQUA Drive
Betriebsanleitung
IP21
IP55
IP66
-
2
2
*
2,2
2,2
*
2,2
2,2
*
2,2
2,2
*
2,2
2,2
®
MG20M903 - VLT
ist eine eingetragene Marke von Danfoss
2.4.5.2 Steuerklemmentypen
Abbildung 2.17 zeigt die steckbaren Anschlüsse des
Frequenzumrichters. Tabelle 2.4 fasst Klemmenfunktionen
und Werkseinstellungen zusammen.
2
Abbildung 2.14 Lage der Steuerklemmen
•
Anschluss 1 stellt vier programmierbare Digita-
leingangsklemmen, zwei zusätzliche digitale
Klemmen, die entweder als Eingang oder
Ausgang programmiert werden können, eine 24 V
DC-Klemmen-Versorgungsspannung und einen
Bezugspotenzialausgang für eine optionale, vom
Kunden bereitgestellte 24 V DC-Spannung bereit.
•
Anschluss 2, Klemmen (+)68 und (-)69, sind für
eine serielle RS485-Kommunikationsverbindung
bestimmt.
•
Anschluss 3 stellt zwei Analogeingänge, einen
Analogausgang, 10 V DC-Versorgungsspannung
und Bezugspotenzialanschlüsse für die Ein- und
Ausgänge bereit.
•
Anschluss 4 ist ein USB-Anschluss zur
Verwendung mit der MCT 10 Software
•
Der Frequenzumrichter stellt ebenfalls zwei Form-
C-Relaisausgänge bereit, die sich je nach
Konfiguration und Größe des Frequenzumrichters
an verschiedenen Positionen befinden.
2
3
4
1
21
2
