Programmierung von Frequenz...
4.
6-10 Klemme 53 Skal. Min.Spannung. Stellen Sie
den minimalen Sollwert für die externe Spannung
an Klemme 53 auf 0 V ein. (Dies legt als
minimales Eingangssignal 0 V fest.)

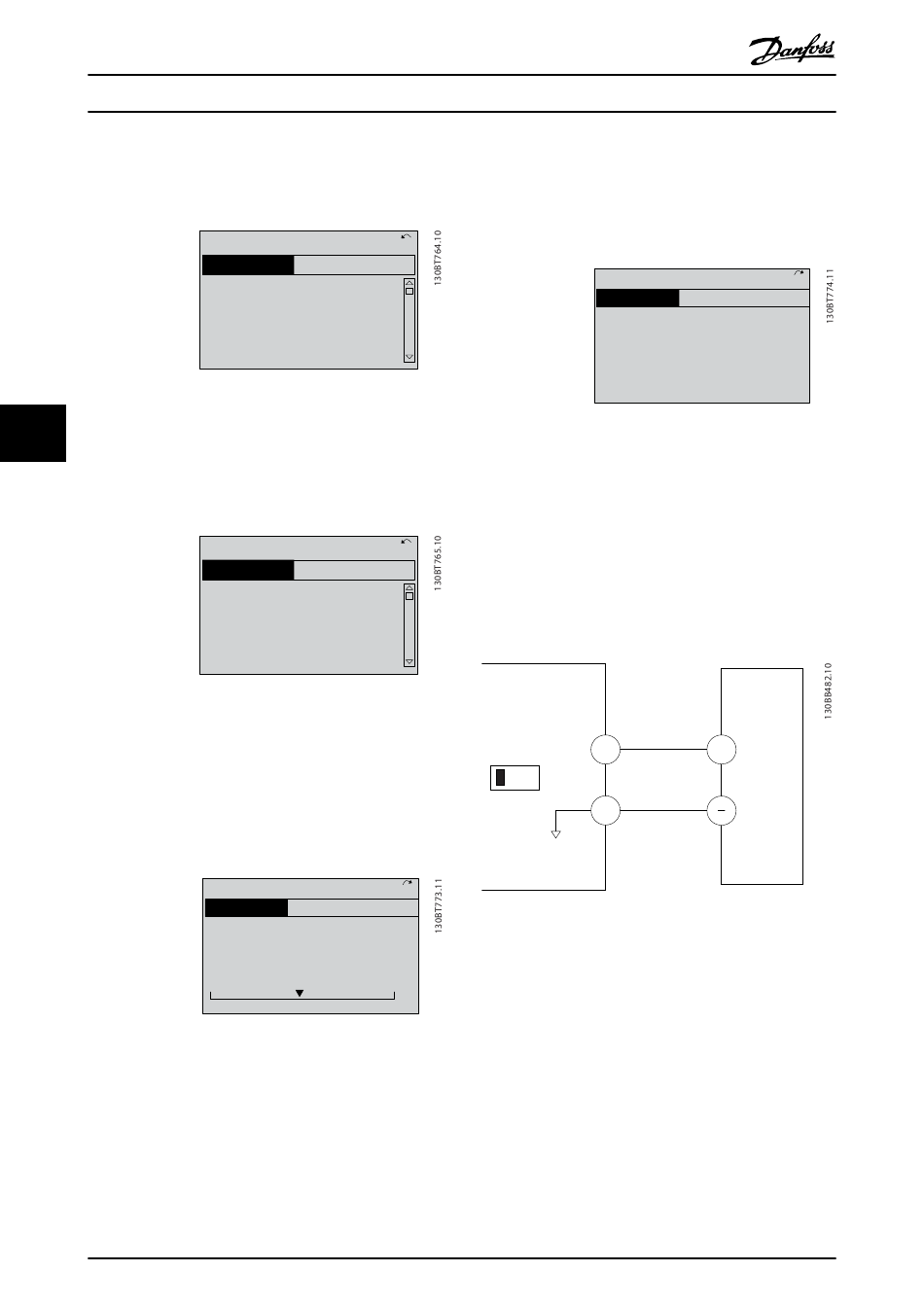

Abbildung 5.4 Analogsollwert 6-10 Klemme 53 Skal.
Min.Spannung
5
5
5.
6-11 Klemme 53 Skal. Max.Spannung. Program-
mieren Sie den maximalen externen
Spannungssollwert an Klemme 53 auf 10 V. (Dies
legt als maximales Eingangssignal 10 V fest.)
Abbildung 5.5 Analogsollwert 6-11 Klemme 53 Skal.
Max.Spannung
6.
6-14 Klemme 53 Skal. Min.-Soll/Istwert. Program-
mieren Sie den minimalen Drehzahlsollwert an
Klemme 53 auf 6 Hz. (Dies gibt dem Frequenzum-
richter die Information, dass die an Klemme 53 (0
V) empfangene minimale Spannung einem
Ausgangssignal von 6 Hz entspricht.)
Abbildung 5.6 Analogsollwert 6-14 Klemme 53 Skal. Min.-Soll/
Istwert
40
®
VLT
Betriebsanleitung
14.7%
0.00A
Analog Reference
6-10 Terminal 53 Low
Voltage
0.00 V
14.7%
0.00A
Analog Reference
6-11 Terminal 53 High
Voltage
10.00 V
14.7 %
0.00 A
Analog Reference
6 - 14 Terminal 53 Low
Ref./Feedb. Value
000020.000
MG20M903 - VLT
AQUA Drive
7.
6-15 Klemme 53 Skal. Max.-Soll/Istwert. Program-
mieren Sie den maximalen Drehzahlsollwert an
Klemme 53 auf 50 Hz. (Die gibt dem Frequen-
zumrichter die Information, dass die an Klemme
53 (10 V) empfangene maximale Spannung einem
Ausgangssignal von 50 Hz entspricht.)
1(1)
Q3-21
Abbildung 5.7 Analogsollwert 6-15 Klemme 53 Skal. Max.-Soll/
Istwert
Wenn Sie jetzt ein externes Gerät, das ein 0-10-V-Steuer-
signal sendet, an Klemme 53 des Frequenzumrichters
anschließen, ist das System betriebsbereit. Sie können
sehen, dass sich die Bildlaufleiste rechts in der letzten
1(1)
Abbildung des Displays ganz unten befindet. Dies zeigt an,
Q3-21
dass das Verfahren abgeschlossen ist.
Abbildung 5.8 zeigt das Anschlussbild dieses Aufbaus.
6-1*
U - I
A53
1(1)
Abbildung 5.8 Verdrahtungsbeispiel für externes Gerät mit
Q3-21
Steuersignal zwischen 0 und 10 V (Frequenzumrichter links,
externes Gerät rechts)
®
ist eine eingetragene Marke von Danfoss
14.7 %
0.00 A
Analog Reference
6 - 15 Terminal 53 High
Ref./Feedb. Value
50.000
53
+
0-10V
55
1(1)
Q3-21
